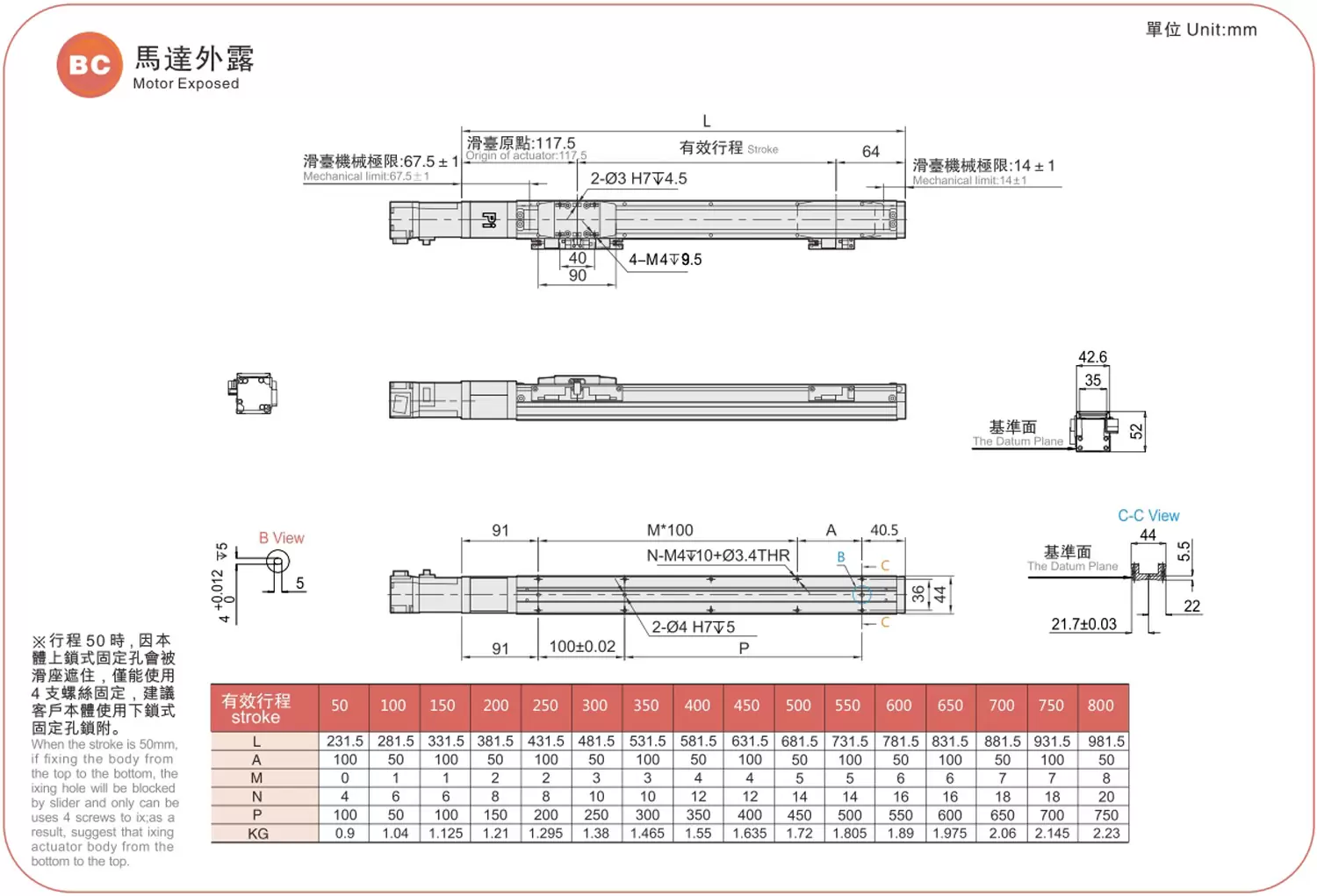

สถานที่ปัจจุบัน：บ้าน > ผลิตภัณฑ์ > แอคชูเอเตอร์บอลสกรูมาตรฐาน > ซีรี่ส์ GRH > จีอาร์เอช4 > มอเตอร์เปิดโล่ง
ความแม่นยำในการวัดซ้ำ: ±0.01 มม.
รับน้ำหนักแนวนอนได้: 25 กก.
รับน้ำหนักแนวตั้ง: 8 กก.
ความเร็วสูงสุด: 500 มม./วินาที
ระยะการเคลื่อนที่: 50-800 มม.
ค่าการเร่งความเร็วและการลดความเร็วถูกตั้งไว้ที่0.2วินาที
เมื่อระยะการเคลื่อนที่เกิน 600 มม. สกรูบอลจะเริ่มเบี่ยงเบนจากแนวตรง
ระยะเวลาจัดส่ง: 7-10 วัน
| สเปค | ความแม่นยำในการวัดซ้ำ (มม.) | ±0.01 | |||
| ตะกั่ว (มม.) | 2 | 5 | 10 | ||
| ความเร็วสูงสุด (มม./วินาที) | 100 | 250 | 500 | ||
| น้ำหนักบรรทุกสูงสุด | แนวนอน (กก.) | 25 | 20 | 12 | |
| แนวตั้ง (กก.) | 8 | 5/8 | 2/3.5 | ||
| แรงขับที่กำหนด (นิวตัน) | 424 | 141 | 71 | ||
| ระยะชัก (มม.) | 50-800 มม./ระยะห่าง 50 มม. | ||||
| ชิ้นส่วน | กำลังมอเตอร์เซอร์โว AC (วัตต์) | 50/100 วัตต์ | |||
| สกรูบอล Ø (มม.) | ซี7Ø10 | ||||
| ข้อต่อ (มม.) | 7x8 | ||||
| เซ็นเซอร์บ้าน | ข้างนอก | EE-SX674(NPN) | |||
| การติดตั้งแนวนอน | เอ | บี | ซี | |
| ลีด2 | 12 กก. | 1000 | 55 | 80 |
| 18 กก. | 750 | 35 | 50 | |
| 25 กก. | 500 | 23 | 32 | |
| ลีด5 | 10 กก. | 550 | 53 | 70 |
| 15 กก. | 350 | 32 | 45 | |
| 20 กก. | 250 | 22 | 31 | |
| ลีด10 | 8 กก. | 305 | 59 | 75 |
| 10 กก. | 240 | 45 | 57 | |
| 12 กก. | 195 | 37 | 47 | |
| การติดตั้งบนผนัง | เอ | บี | ซี | |
| ลีด2 | 12 กก. | 80 | 55 | 1000 |
| 18 กก. | 50 | 35 | 750 | |
| 25 กก. | 32 | 23 | 500 | |
| ลีด5 | 10 กก. | 72 | 52 | 550 |
| 15 กก. | 45 | 32 | 345 | |
| 20 กก. | 31 | 22 | 250 | |
| ลีด10 | 8 กก. | 75 | 59 | 300 |
| 10 กก. | 58 | 45 | 240 | |
| 12 กก. | 47 | 37 | 190 | |
| การติดตั้งแนวตั้ง | เอ | ซี | |
| ลีด2 | 4 กก. | 200 | 200 |
| 8 กก. | 100 | 100 | |
| - | - | - | |
| ลีด5 | 4 กก. | 150 | 150 |
| 8 กก. | 75 | 75 | |
| - | - | - | |
| ลีด10 | 2 กก. | 260 | 260 |
| 3.5 กก. | 150 | 150 | |
| - | - | - | |
| ของฉัน | 79 |
| ส.ส. | 79 |
| นาย | 116 |
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | เอาต์พุตมอเตอร์ (ว) | ความกว้าง (มม.) | ความสามารถในการทำซ้ำ (มม.) | ข้อมูลจำเพาะของบอลสกรู | น้ำหนักบรรทุกสูงสุด (กก.) | ความเร็วสูงสุด (มม./วินาที) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางภายนอก (มม.) | ตะกั่ว (มม.) | แนวนอน | แนวตั้ง | |||||||
| มาตรฐาน | บอลสกรู | จีอาร์เอช 4 | 50/100 วัตต์ | 44 | ±0.01 | 10 | 2 | 25 | 8 | 10 |
| 5 | 20 | 5 | 250 | |||||||
| 10 | 12 | 3.5 | 500 | |||||||
| จีอาร์เอช 5 | 100 วัตต์ | 54 | ±0.01 | 12 | 2 | 30 | 10 | 100 | ||
| 5 | 30 | 10 | 250 | |||||||
| 10 | 15 | 5 | 500 | |||||||
| 20 | 10 | 2.5 | 1000 | |||||||
| จีอาร์เอช 7 | 100 วัตต์ | 75 | ±0.01 | 12 | 2 | 35 | 11 | 100 | ||
| 5 | 35 | 11 | 100 | |||||||
| 10 | 17 | 6 | 500 | |||||||
| 20 | 11 | 3 | 1000 | |||||||
| จีอาร์เอช 8 | 200/400 วัตต์ | 82 | ±0.01 | 16 | 5 | 50 | 15 | 250 | ||
| 10 | 30 | 8 | 500 | |||||||
| 20 | 18 | 3 | 1000 | |||||||
| จีอาร์เอช 12 | 400 วัตต์ | 120 | ±0.01 | 16 | 5 | 110 | 33 | 250 | ||
| 10 | 88 | 22 | 500 | |||||||
| 20 | 40 | 10 | 1000 | |||||||
| 32 | 30 | 8 | 1600 | |||||||
| จีอาร์เอช 15 | 750 วัตต์ | 150 | ±0.01 | 20 | 5 | 120 | 50 | 2563 | ||
| 10 | 120 | 40 | 1281 | |||||||
| 20 | 83 | 25 | 640 | |||||||
| 40 | 43 | 12 | 320 | |||||||
*ความเร็วสูงสุดอ้างอิงจากความเร็วรอบสูงสุดของมอเตอร์เซอร์โว (3000 รอบต่อนาที)
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | เอาต์พุตมอเตอร์ (ว) | ความกว้าง (มม.) | ความสามารถในการทำซ้ำ (มม.) | ข้อมูลจำเพาะของบอลสกรู | น้ำหนักบรรทุกสูงสุด (กก.) | ความเร็วสูงสุด (มม./วินาที) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางภายนอก (มม.) | ตะกั่ว (มม.) | แนวนอน | แนวตั้ง | |||||||
| มาตรฐาน | บอลสกรู | จีอาร์เอช 5เอ็ม | 100 วัตต์ | 54 | ±0.01 | 12 | 2 | 30 | 10 | 100 |
| จีอาร์เอช 8เอ็ม | 200/400 วัตต์ | 82 | ±0.01 | 16 | 5 | 50 | 15 | 250 | ||
| จีอาร์เอช 12เอ็ม | 400 วัตต์ | 120 | ±0.01 | 16 | 5 | 110 | 33 | 1600 | ||
*ความเร็วสูงสุดอ้างอิงจากความเร็วรอบสูงสุดของมอเตอร์เซอร์โว (3000 รอบต่อนาที)
