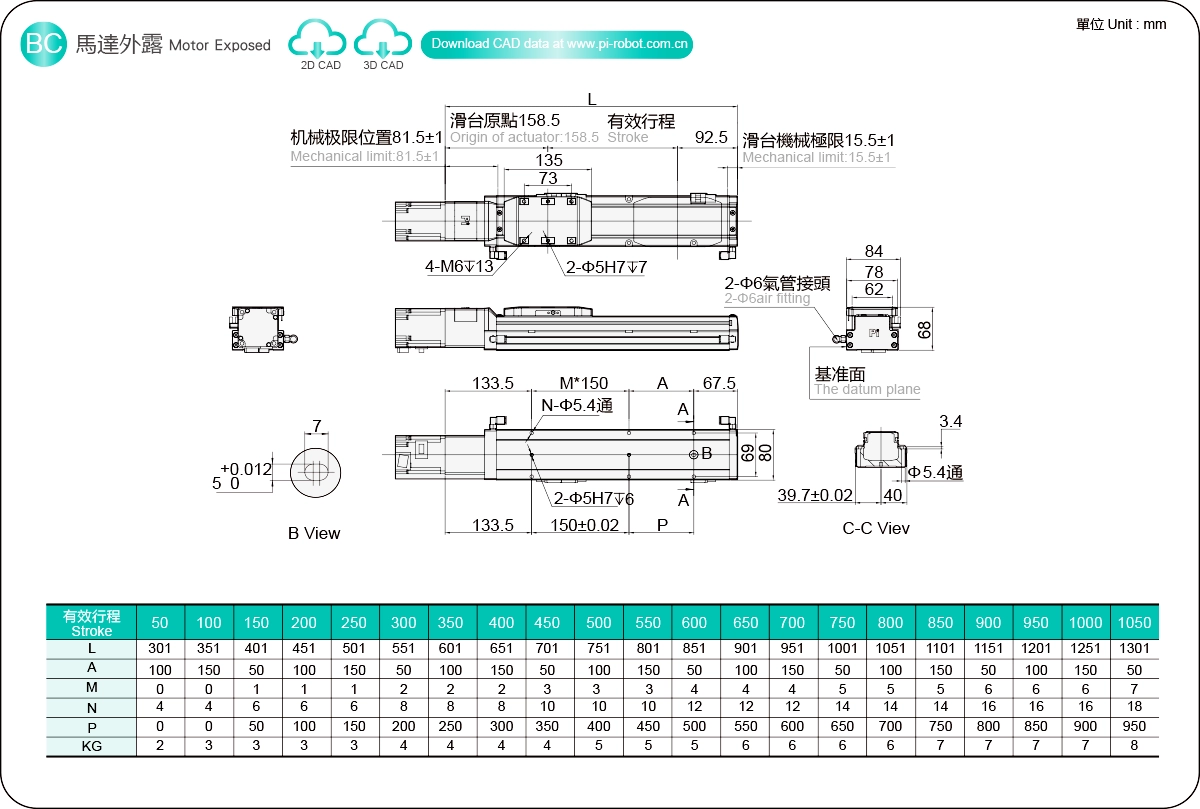

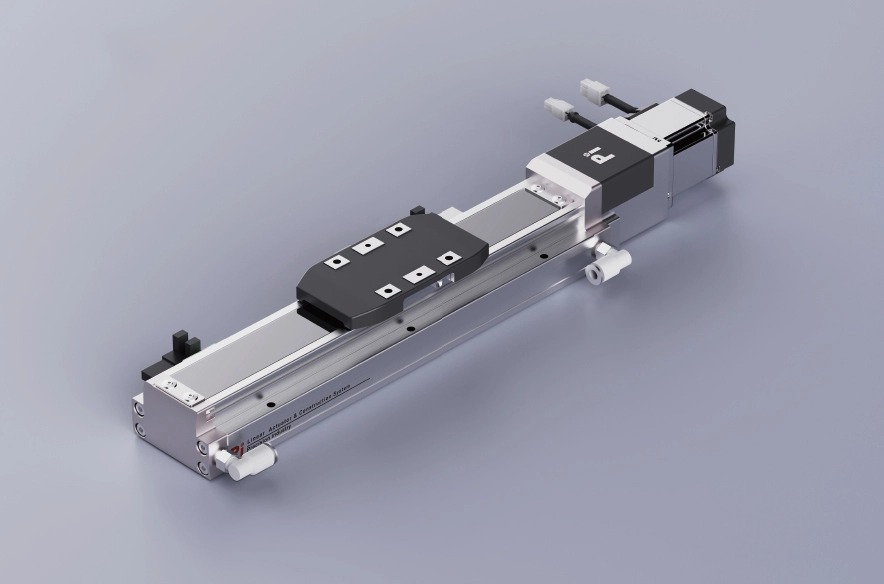

สถานที่ปัจจุบัน：บ้าน > ผลิตภัณฑ์ > แอคชูเอเตอร์บอลสกรูมาตรฐาน > ซีรี่ส์ GSD > จีเอสดี8 > มอเตอร์เปิดโล่ง
ความกว้างของตัวรถ: 60-200 มม.
ความแม่นยำในการวัดซ้ำ: ±0.005/0.01 มม.
รับน้ำหนักแนวนอนได้: 50 กก.
รับน้ำหนักแนวตั้งได้: 20 กก.
ความเร็วสูงสุด: 250 มม./วินาที
ระยะการเคลื่อนที่: 50-1050 มม.
ตั้งค่าการเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที
ข้อกำหนดมาตรฐานไม่สามารถนำไปใช้กับเครนแบบกลับหัวได้ หากคุณมีความต้องการใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความไว้ทางออนไลน์
ระยะเวลาจัดส่ง: 7-10 วัน
| สเปค | ความแม่นยำในการวัดซ้ำ (มม.) | ±0.005/0.01 | |||
| ระยะเกลียวของบอลสกรู (มม.) | 5 | 10 | 20 | ||
| ความเร็วสูงสุด (มม./วินาที) ※1 | 250 | 500 | 1000 | ||
| น้ำหนักบรรทุกสูงสุด | แนวนอน (กก.) | 50 | 35 | 20 | |
| แนวตั้ง (กก.) | 20 | 10 | 5 | ||
| แรงขับที่กำหนด (นิวตัน) | 1388 | 694 | 347 | ||
| ระยะชัก (มม.) ※2 | 100-1050 มม./ระยะห่าง 50 มม. | ||||
| ชิ้นส่วน | กำลังมอเตอร์เซอร์โว AC (วัตต์) | 400 | |||
| สกรูบอล Ø (มม.) | ซี7Ø16 | ||||
| รางนำเชิงเส้นที่มีความแข็งแกร่งสูง (มม.) | แอคชูเอเตอร์บอลสกรู | ||||
| ข้อต่อ (มม.) | 10x14 | ||||
| เซ็นเซอร์บ้าน | ข้างนอก | EE-SX672(NPN) | |||
| ในตัว | EE-SX674(NPN) | ||||
| การติดตั้งแนวนอน | เอ | บี | ซี | |
| ลีด5 | 20 กก. | 450 | 192 | 260 |
| 35 กก. | 250 | 84 | 184 | |
| 55 กก. | 150 | 60 | 87 | |
| ลีด10 | 15 กก. | 450 | 165 | 320 |
| 30 กก. | 250 | 75 | 162 | |
| 35 กก. | 150 | 66 | 140 | |
| ลีด20 | 10 กก. | 450 | 260 | 350 |
| 15 กก. | 250 | 150 | 237 | |
| 20 กก. | 150 | 90 | 180 | |
| การติดตั้งบนผนัง | เอ | บี | ซี | |
| ลีด5 | 20 กก. | 260 | 110 | 300 |
| 35 กก. | 160 | 65 | 200 | |
| 55 กก. | 85 | 45 | 150 | |
| ลีด10 | 15 กก. | 350 | 120 | 400 |
| 25 กก. | 180 | 90 | 200 | |
| 35 กก. | 120 | 70 | 100 | |
| ลีด20 | 10 กก. | 260 | 200 | 300 |
| 15 กก. | 200 | 120 | 250 | |
| 20 กก. | 150 | 100 | 200 | |
| การติดตั้งแนวตั้ง | เอ | ซี | |
| ลีด5 | 5 กก. | 500 | 500 |
| 10 กก. | 250 | 250 | |
| 20 กก. | 120 | 120 | |
| ลีด10 | 5 กก. | 450 | 450 |
| 10 กก. | 220 | 220 | |
| - | - | - | |
| ลีด20 | 2.5 กก. | 720 | 720 |
| 5 กก. | 360 | 360 | |
| - | - | - | |
| ของฉัน | 323 |
| ส.ส. | 323 |
| นาย | 579 |
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | เอาต์พุตมอเตอร์ (ว) | ความกว้าง (มม.) | ความสูงของร่างกาย (มม.) | ความสามารถในการทำซ้ำ (มม.) | ข้อมูลจำเพาะของบอลสกรู | น้ำหนักบรรทุกสูงสุด (กก.) | ความเร็วสูงสุด (มม./วินาที) *1 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางภายนอก (มม.) | ตะกั่ว (มม.) | แนวนอน | แนวตั้ง | ||||||||||||||||
| มาตรฐาน | บอลสกรู | จีเอสดี6 | 100 วัตต์ | 60 | 50 | ±0.005/0.01 | 12 | 5 | 30 | 15 | 250 | ||||||||
| 10 | 18 | 7 | 500 | ||||||||||||||||
| 20 | 12 | 3 | 1000 | ||||||||||||||||
| จีเอสดี8 | 400 วัตต์ | 80 | 68 | ±0.005/0.01 | 16 | 5 | 50 | 20 | 250 | ||||||||||
| 10 | 35 | 10 | 500 | ||||||||||||||||
| 20 | 20 | 5 | 1000 | ||||||||||||||||
| จีเอสดี10 | 400 วัตต์ | 100 | 70 | ±0.005/0.01 | 16 | 5 | 60 | 22 | 250 | ||||||||||
| 10 | 45 | 16 | 500 | ||||||||||||||||
| 20 | 30 | 7 | 1000 | ||||||||||||||||
| 32 | 20 | 5 | 1600 | ||||||||||||||||
| จีเอสดี14 | 400 วัตต์ | 135 | 80 | ±0.005/0.01 | 16 | 5 | 110 | 33 | 250 | ||||||||||
| 10 | 88 | 22 | 500 | ||||||||||||||||
| 20 | 40 | 10 | 1000 | ||||||||||||||||
| 32 | 30 | 8 | 1600 | ||||||||||||||||
| จีเอสดี17 | 750 วัตต์ | 168 | 88 | ±0.005/0.01 | 20 | 5 | 120 | 50 | 250 | ||||||||||
| 10 | 110 | 40 | 500 | ||||||||||||||||
| 20 | 75 | 25 | 1000 | ||||||||||||||||
| 40 | 35 | 10 | 2000 | ||||||||||||||||
| จีเอสดี20 | 750 วัตต์ | 200 | 102 | ±0.005/0.01 | 25 | 5 | 150 | 55 | 250 | ||||||||||
| 10 | 140 | 45 | 500 | ||||||||||||||||
| 25 | 95 | 20 | 1250 | ||||||||||||||||
| 20 | 40 | 43 | 12 | 2000 | |||||||||||||||
