น้ำหนักเบาและอายุการใช้งานยาวนาน

แกน X (GRH12)

ความแม่นยำในการวัดซ้ำ: ±0.005 (มม.)

ระยะเกลียวของบอลสกรู: 20 (มม.)

ความเร็วสูงสุด : 1000 (มม./วินาที)

ระยะชัก: 100-1250 มม. ระยะห่างระหว่างเกลียว 50 มม.

กำลังขับของมอเตอร์เซอร์โว AC: 400 (วัตต์)

แกน Y (GRH8)

ความแม่นยำในการวัดซ้ำ: ±0.005 (มม.)

ระยะเกลียวของบอลสกรู: 20 (มม.)

ความเร็วสูงสุด : 1000 (มม./วินาที)

ระยะชัก: 50-600 มม. ระยะห่างระหว่างเกลียว 50 มม.

กำลังขับของมอเตอร์เซอร์โว AC: 200 (วัตต์)

แกน X (GRH12)

ความแม่นยำในการวัดซ้ำ: ±0.005 (มม.)

ระยะเกลียวของบอลสกรู: 20 (มม.)

ความเร็วสูงสุด : 1000 (มม./วินาที)

ระยะชัก: 50-1250 มม. ระยะห่างระหว่างเกลียว 50 มม.

กำลังขับของมอเตอร์เซอร์โว AC: 400 (วัตต์)

รับน้ำหนักสูงสุดแกน Z: 24 กก.

ไฟล์ PDF

ดาวน์โหลด 3 มิติ

Cadenas3 Ddownload

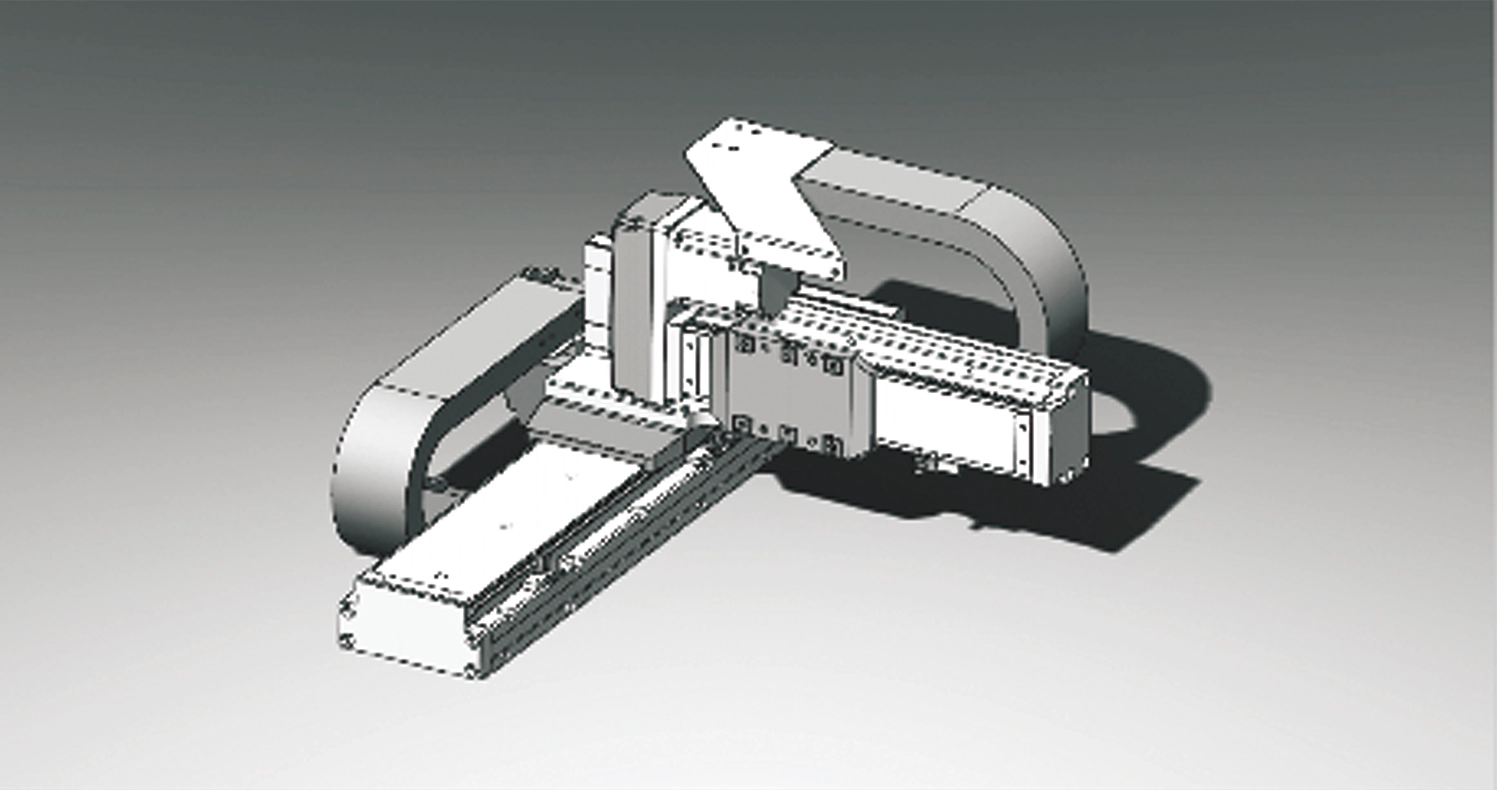

คำอธิบายการรวมแกนหลายแกน

ด้วยการผสมผสานโต๊ะเลื่อนแกนเดียวหลายแบบ เราได้พัฒนาการทำงานด้วยมือแบบหลายแกน 2 แกนและ 3 แกน
(1) เมื่อเปรียบเทียบกับหุ่นยนต์หลายส่วนแนวตั้ง ราคาต่ำกว่า
(2) การออกแบบเชิงกลที่ชาญฉลาดทำให้ได้หุ่นยนต์ตั้งฉากที่มีความแข็งแกร่งสูง ซึ่งสามารถลดการสั่นสะเทือนและการเสียรูป
(3) การผสมผสานโต๊ะเลื่อนแกนเดียวที่เป็นไปได้หลากหลายรูปแบบ

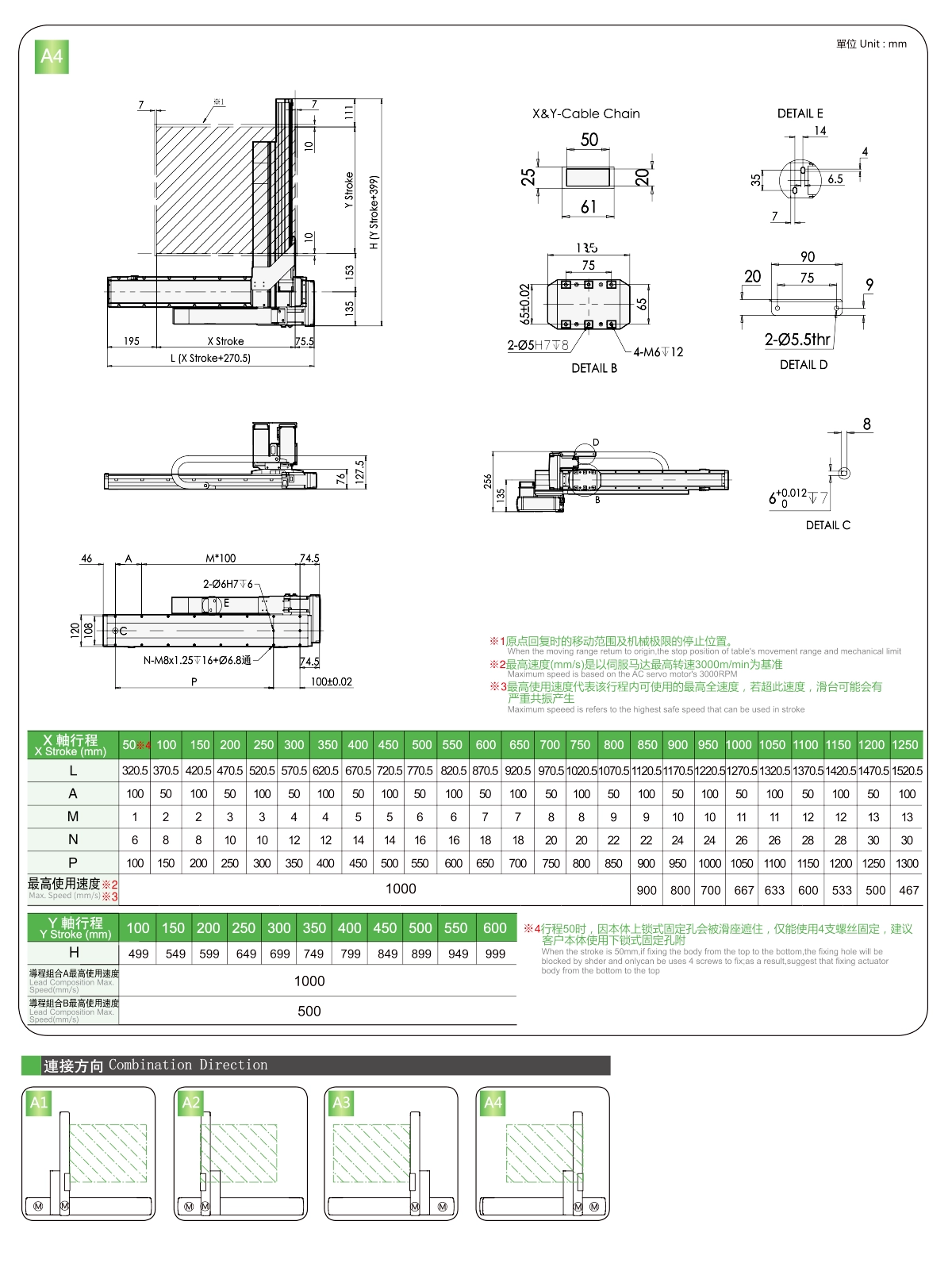

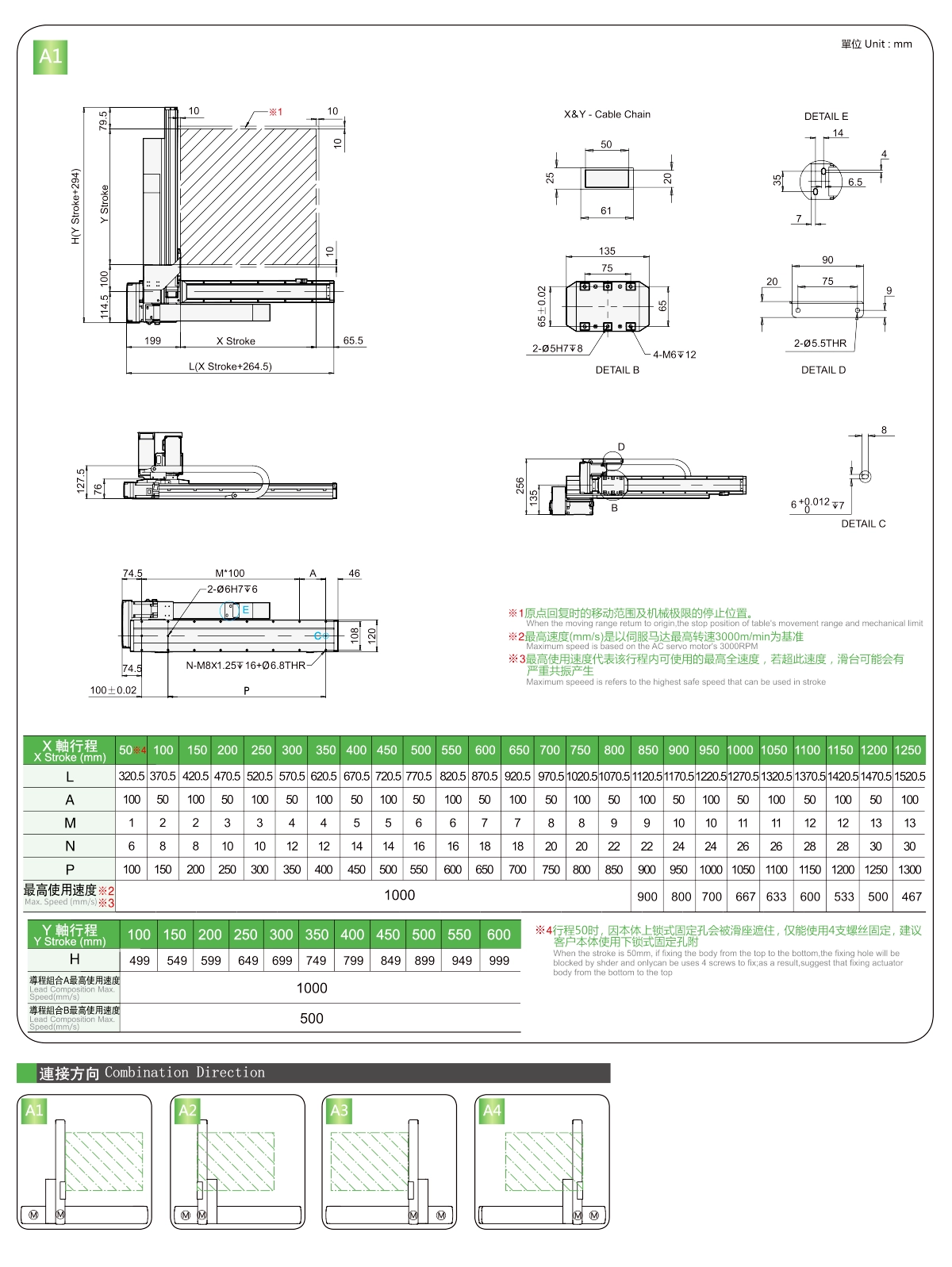

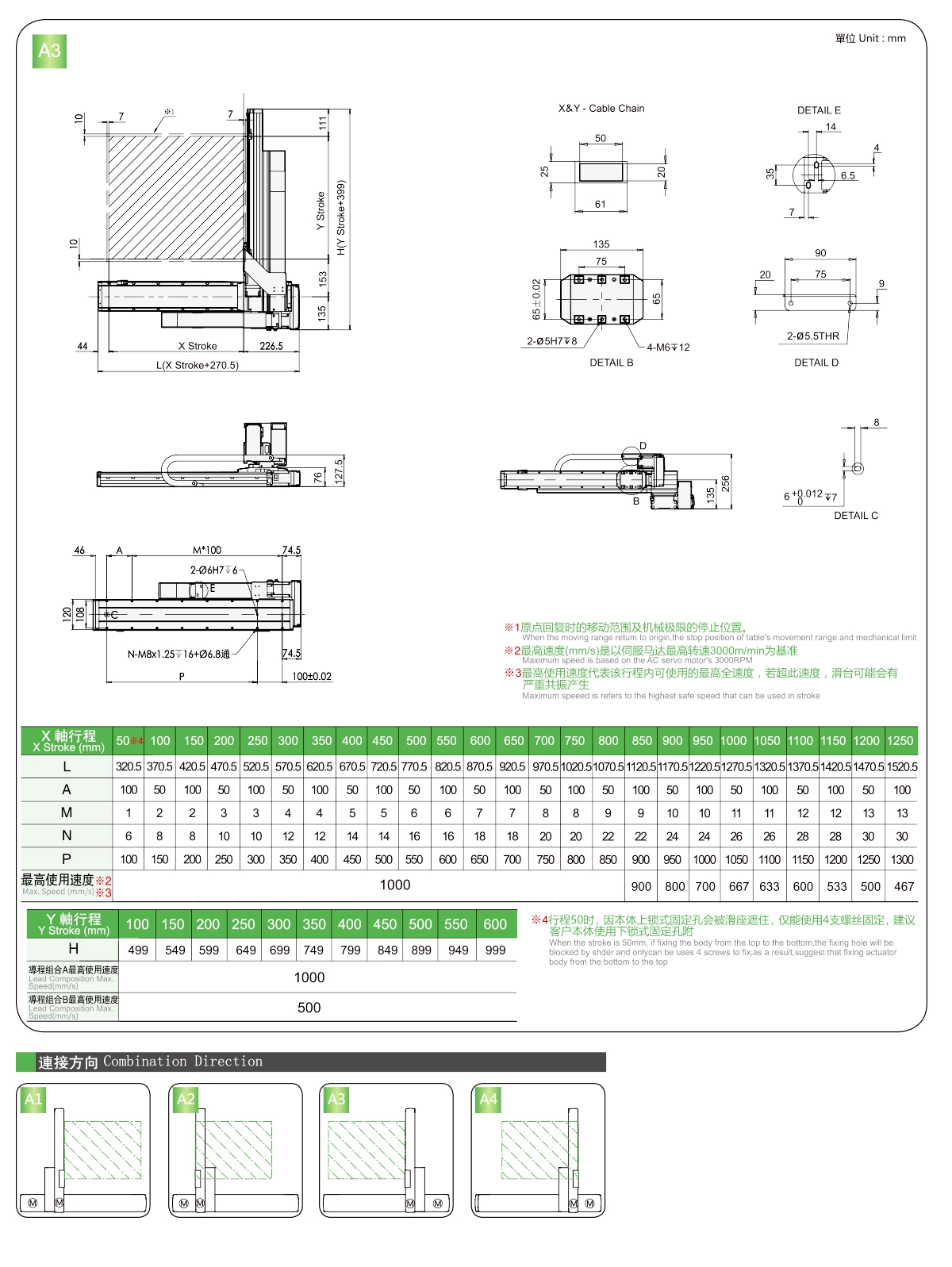

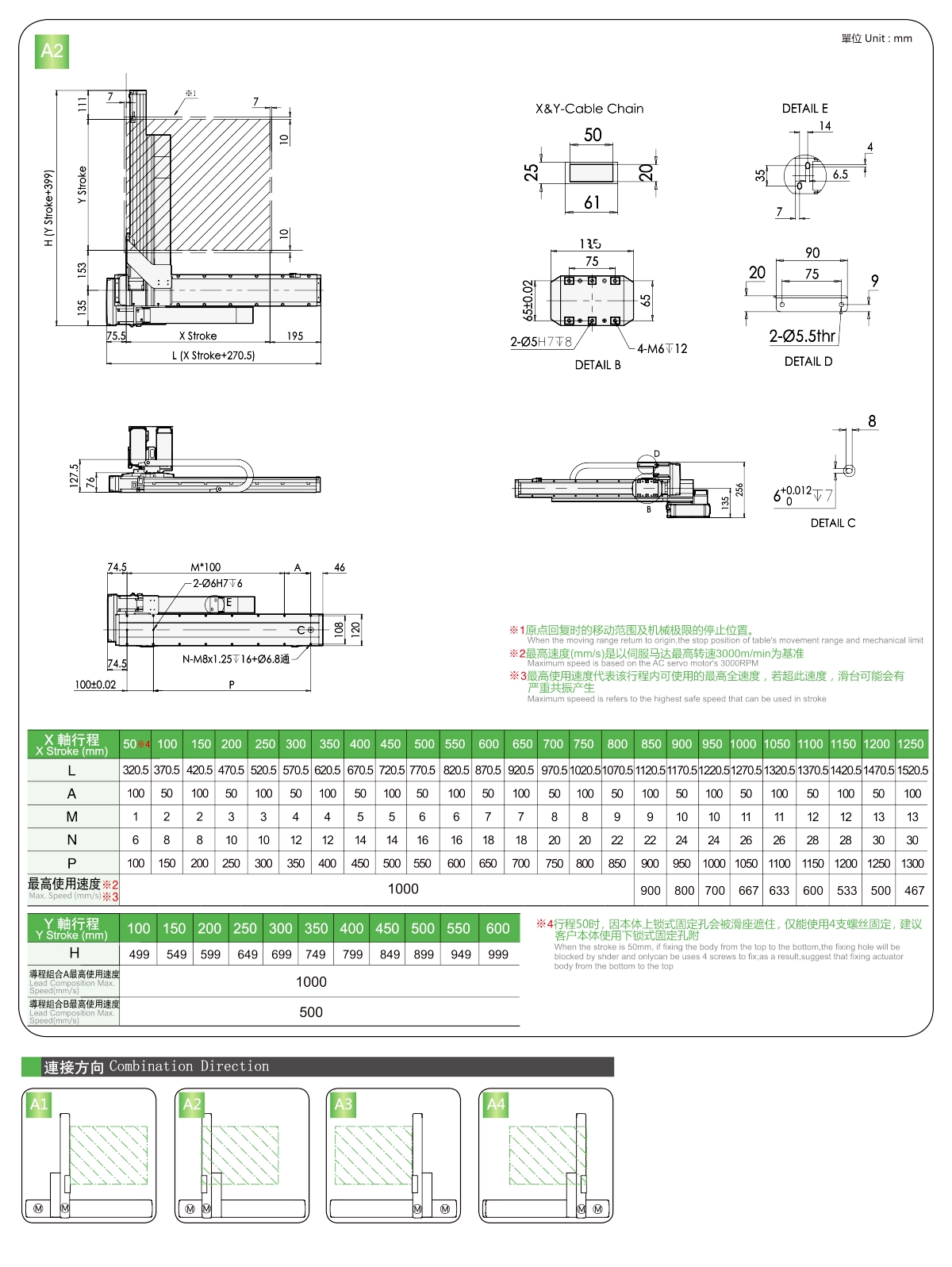

ทิศทางการเชื่อมต่อ

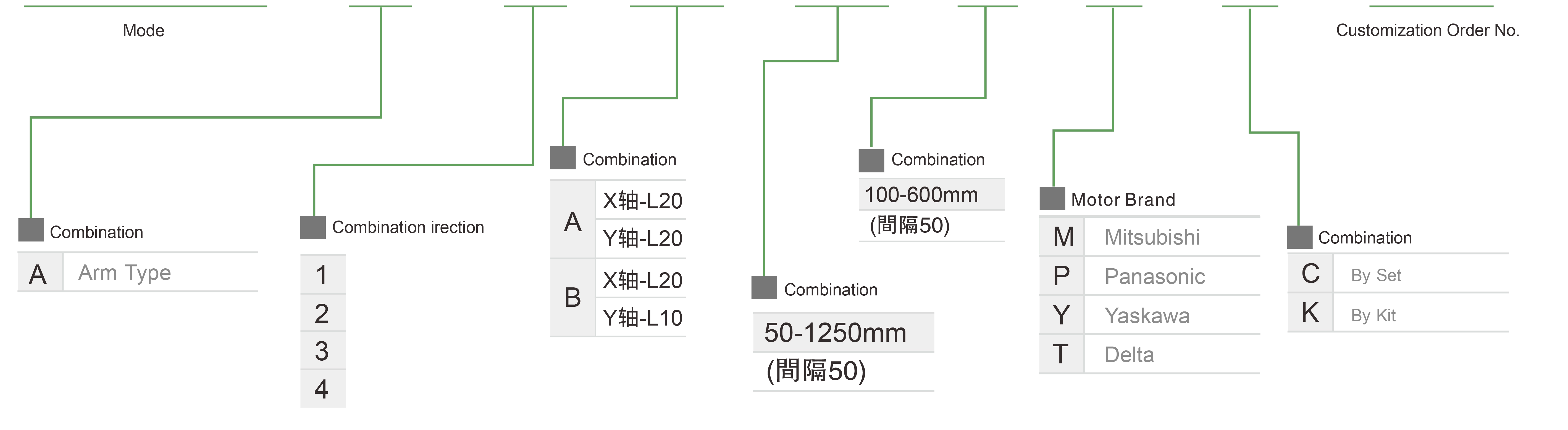

วิธีการสั่งซื้อ

XYGH430 - A - 1 - B - 500 -50 - M - C - 0001

ข้อกำหนด

รายการ	แกน X	แกน Y
ประเภทโมเดล	จีอาร์เอช5	จีอาร์เอช4
ความแม่นยำในการวัดซ้ำ (มม.)	±0.005	±0.005
ระยะเกลียวของบอลสกรู (มม.)	20	2
ความเร็วสูงสุด (มม./วินาที) ※1	1000	100
ระยะชัก 50 มม. ระยะห่างระหว่างเกลียว (มม.)	50-800	100-300
กำลังขับมอเตอร์เซอร์โว AC (วัตต์)	100	50
สิ่งแวดล้อม	0-40°C, ความชื้นสัมพัทธ์ต่ำกว่า 85%

※2 ความเร็วสูงสุดอ้างอิงจากมอเตอร์เซอร์โว AC 3000 รอบต่อนาที

น้ำหนักบรรทุกสูงสุด

ระยะชัก Y (มม.)	100	150	200	250	300
น้ำหนักบรรทุก (กก.)	4.5	3.9	3.6	3	2.8

*สำหรับติดตั้งในแนวนอนเท่านั้น

ดัชนีข้อมูลจำเพาะของแอคชูเอเตอร์ไฟฟ้า

ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	การผสมผสาน	หมายเลขแกน	ตะกั่ว			ความเร็วสูงสุด (มม./วินาที)			ระยะชัก (มม.)
ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	การผสมผสาน	หมายเลขแกน	แกน X	แกน Y	แกน Z	แกน X	แกน Y	แกน Z	แกน X	แกน Y	แกน Z
มาตรฐาน	บอลสกรู	XYGH210-A	ประเภทแขน	2 แกน	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-A			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-A			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-A			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-A			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-A			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-A		3 แกน	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-A		3 แกน	20	10	5	1000	500	250	500~1250	100~550	50~350
