น้ำหนักเบาและใช้งานได้ยาวนาน

ความกว้างของตัวรถ: 60-200 มม.

ความแม่นยำในการวัดซ้ำ: ±0.005/0.01 มม.

รับน้ำหนักแนวนอนได้: 150 กก.

รับน้ำหนักแนวตั้งได้: 55 กก.

ความเร็วสูงสุด: 250 มม./วินาที

ระยะการเลื่อน: 800-2600 มม.

ตั้งค่าการเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที

ข้อกำหนดมาตรฐานไม่สามารถนำไปใช้กับเครนแบบกลับหัวได้ หากคุณมีความต้องการใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความไว้ทางออนไลน์

ระยะเวลาจัดส่ง: 7-10 วัน

ไฟล์ PDF

ดาวน์โหลด 3 มิติ

Cadenas3 Ddownload

อุปกรณ์เสริม (เลือกได้)

ฝาครอบอะลูมิเนียมและปลอกหุ้มแบบยืดหดได้: ช่วยป้องกันสิ่งแปลกปลอมและสิ่งสกปรกไม่ให้เข้าไปในหุ่นยนต์อุตสาหกรรม KKS และส่งผลกระทบต่ออายุการใช้งาน ความแม่นยำ และความราบรื่น หน้า
แปลนเชื่อมต่อมอเตอร์: สามารถล็อคมอเตอร์ประเภทต่างๆ เข้ากับหุ่นยนต์อุตสาหกรรม KKS ได้
สวิตช์จำกัด: เป็นกลไกความปลอดภัยสำหรับการกำหนดตำแหน่งของตัวเลื่อน การเริ่มต้นจากจุดเริ่มต้น และป้องกันไม่ให้ตัวเลื่อนเคลื่อนที่เกินระยะการเดินทาง

อุปกรณ์เสริม (เลือกได้)

โครงสร้างของรางมีรูปทรงหน้าตัดเป็นตัว U และได้รับการออกแบบโดยใช้ซอฟต์แวร์วิเคราะห์องค์ประกอบจำกัด เพื่อให้ได้จุดสมดุลระหว่างปริมาตรและความแข็งแกร่ง ทำให้รางมีความแข็งแกร่ง กะทัดรัด และน้ำหนักเบา

แรงกระจายเท่ากันทั้งสี่ทิศทาง

ระบบการไหลย้อนกลับระหว่างรางและตัวเลื่อนใช้การออกแบบฟันเกอเธ่ 2 แถวสำหรับพื้นผิวสัมผัสระหว่างลูกบอลและร่องลูกบอล โดยมีลักษณะเฉพาะคือมุมสัมผัส 45 องศา การออกแบบนี้ช่วยให้หุ่นยนต์อุตสาหกรรม KKS สามารถรับน้ำหนักได้เท่ากันในทุกทิศทาง

การแบ่งส่วนย่อย

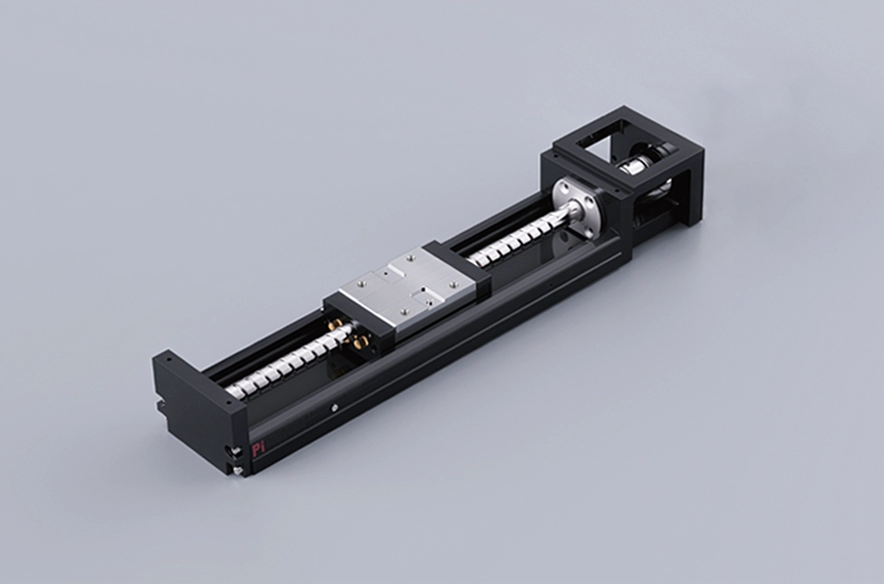

หุ่นยนต์อุตสาหกรรม KKS ออกแบบเป็นแบบโมดูลาร์ โดยผสานรวมสกรูบอลและรางเลื่อนเชิงเส้น ซึ่งช่วยลดข้อเสียของแพลตฟอร์มการขับเคลื่อนแบบดั้งเดิม เช่น การเลือก การติดตั้ง และการปรับเทียบชิ้นส่วนนำทางและขับเคลื่อน ปริมาณที่มาก และการประเมินพื้นที่
ดังนั้น หุ่นยนต์อุตสาหกรรม KKS จึงมีคุณสมบัติเด่น เช่น การเลือก การติดตั้งที่รวดเร็ว ขนาดกะทัดรัด และความแข็งแรงสูง ซึ่งสามารถลดพื้นที่และเวลาในการใช้งานของลูกค้าได้อย่างมาก

วิธีการสั่งซื้อ

KKS 60 10 P E - 400 E A 2 E - FO C SO M

ข้อกำหนดการรับน้ำหนัก

แบบอย่าง		สกรูบอล				รางนำทางเชิงเส้น
		เส้นผ่านศูนย์กลางภายนอกที่ระบุ (มม.)	เกลียว (มม.)	พิกัดรับน้ำหนักแบบไดนามิกพื้นฐาน (N)	พิกัดรับน้ำหนักคงที่พื้นฐาน (N)	พิกัดรับน้ำหนักแบบไดนามิกพื้นฐาน (N)		พิกัดรับน้ำหนักคงที่พื้นฐาน (N)		โมเมนต์สถิตที่อนุญาต
				พิกัดรับน้ำหนักแบบไดนามิกพื้นฐาน (N)	พิกัดรับน้ำหนักคงที่พื้นฐาน (N)	พิกัดรับน้ำหนักแบบไดนามิกพื้นฐาน (N)		พิกัดรับน้ำหนักคงที่พื้นฐาน (N)		ระยะห่างระหว่างเกลียว (นิวตันเมตร)				สวิง MY(Nm)				การหมุน MR (นิวตันเมตร)
						เอ	เอส	เอ	เอส	เอ1	เอ2	ซีซั่น 1	ซี2	เอ1	เอ2	ซีซั่น 1	ซี2	เอ1	เอ2	ซีซั่น 1	ซี2
KKS5002	เกรดความแม่นยำสูง	8	2	2136	3489	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5002	ระดับทั่วไป	8	2	1813	2910	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
เคเคเอส5006	เกรดความแม่นยำสูง	8	6	2050	2913	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
เคเคเอส5006	ระดับทั่วไป	8	6	1863	2619	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS6005	เกรดความแม่นยำสูง	12	5	3744	6243	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6005	ระดับทั่วไป	12	5	3377	5625	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	เกรดความแม่นยำสูง	12	10	2410	3743	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	ระดับทั่วไป	12	10	2107	3234	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS8610	เกรดความแม่นยำสูง	16	10	7144	12642	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8610	ระดับทั่วไป	16	10	6429	11387	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	เกรดความแม่นยำสูง	16	20	4645	7655	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	ระดับทั่วไป	16	20	4175	6889	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694

ดัชนีข้อมูลจำเพาะของแอคชูเอเตอร์ไฟฟ้า

แบบอย่าง	ความยาวของแทร็ก	ความสามารถในการทำซ้ำของการระบุตำแหน่ง		ความแม่นยำในการกำหนดตำแหน่ง		การเดินขนาน		แรงบิดเริ่มต้นสูงสุด (นิวตัน-เซนติเมตร)
แบบอย่าง	ความยาวของแทร็ก	เกรดความแม่นยำสูง	ระดับทั่วไป	เกรดความแม่นยำสูง	ระดับทั่วไป	เกรดความแม่นยำสูง	ระดับทั่วไป	เกรดความแม่นยำสูง	ระดับทั่วไป
เคเคเอส50	150	±0.003	±0.01	0.02	-	0.01	-	4	2
	200
	250
	300
เคเคเอส60	150	±0.003	±0.01	0.02	-	0.01	-	15	7
	200
	300
	400
	500	±0.003	±0.01	0.025	-	0.015	-	15	7
	600	±0.003	±0.01	0.025	-	0.015	-	15	7
เคเคเอส86	340	±0.003	±0.01	0.025	-	0.015	-	15	10
	440
	540
	640
	740	±0.003	±0.01	0.03	-	0.02	-	17	10
	940	±0.003	±0.01	0.04	-	0.03	-	25	10

แบบอย่าง	ระยะเกลียวของบอลสกรู (มม.)	ความยาวราง L2 (มม.)	ความเร็ว (มม./วินาที)
แบบอย่าง	ระยะเกลียวของบอลสกรู (มม.)	ความยาวราง L2 (มม.)	เกรดความแม่นยำสูง	ระดับทั่วไป
เคเคเอส50	02	150	270	270
		200	270	270
		250	270	270
		300	270	270
	06	150	270	270
		200	270	270
		250	270	270
		300	270	270
เคเคเอส60	05	150	550	390
		200	550	390
		300	550	390
		400	550	390
		500	550	390
		600	340	340
	10	150	1100	790
		200	1100	790
		300	1100	790
		400	1100	790
		500	1100	790
		600	670	670
เคเคเอส86	10	340	740	520
		440	740	520
		540	740	520
		640	740	520
		740	740	520
		940	610	430
	20	340	1480	1050
		440	1480	1050
		540	1480	1050
		640	1480	1050
		740	1480	1050
		940	1220	870

FO-BC/HO-BC
