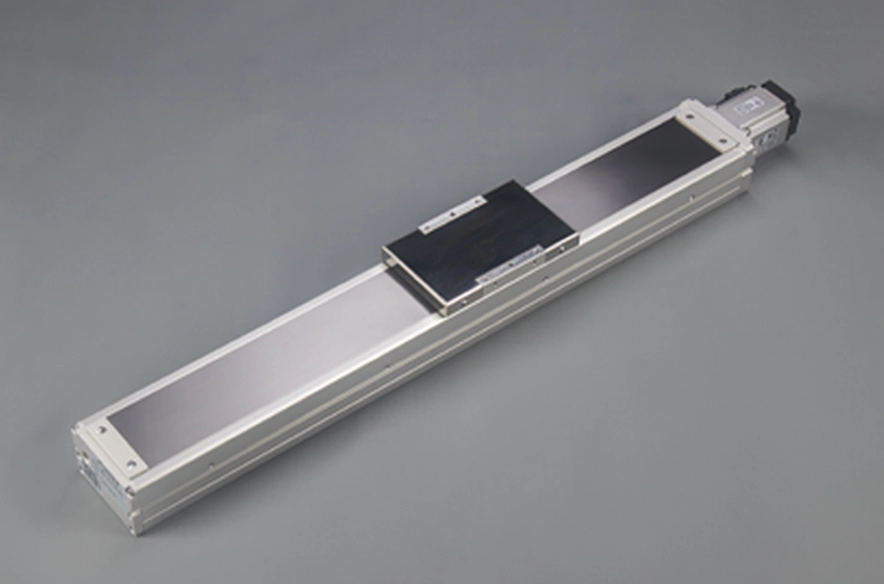

น้ำหนักเบาและใช้งานได้ยาวนาน

ความแม่นยำในการวัดซ้ำ: ±0.01 มม.

รับน้ำหนักแนวนอนได้: 150 กก.

รับน้ำหนักแนวตั้งได้: 55 กก.

ความเร็วสูงสุด: 2000 มม./วินาที

ระยะชัก: 100-1500 มม.

ตั้งค่าการเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที

ข้อกำหนดมาตรฐานไม่สามารถนำไปใช้กับเครนแบบกลับหัวได้ หากคุณมีความต้องการใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความไว้ทางออนไลน์

ระยะเวลาจัดส่ง: 7-10 วัน

ไฟล์ PDF

ดาวน์โหลด 3 มิติ

Cadenas3 Ddownload

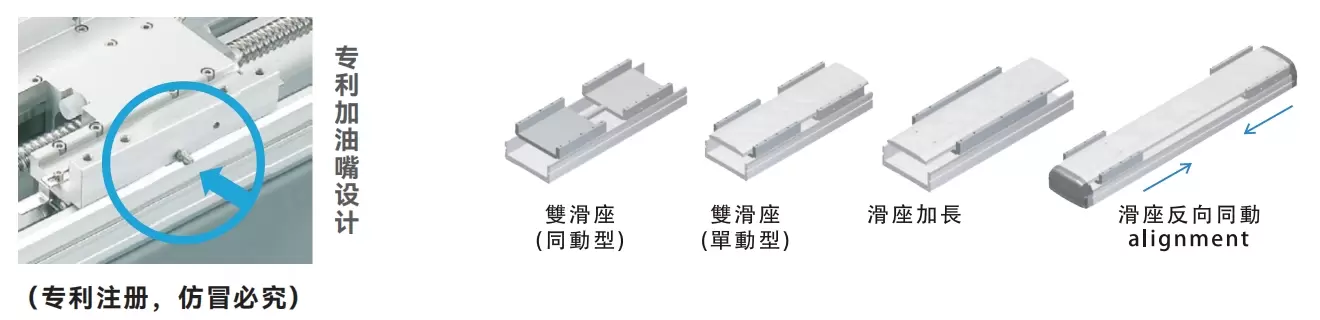

รูปแบบที่นั่งเลื่อนที่หลากหลาย

ตัวเรือนและรางเลื่อนขึ้นรูปเป็นชิ้นเดียวกัน ซึ่งช่วยแก้ปัญหาเรื่องความแข็งแรงที่ไม่ดี และลดความกว้าง ทำให้พื้นที่ติดตั้งอุปกรณ์เล็กลง เป็นดีไซน์หัวฉีดน้ำมันเชื้อเพลิงที่ได้รับการจดสิทธิบัตรเพียงหนึ่งเดียวในอุตสาหกรรม โดยใช้หัวฉีดน้ำมันเชื้อเพลิงเพียงหัวเดียวบนรางเลื่อนเพื่อฉีดน้ำมัน สามารถฉีดน้ำมันพร้อมๆ กับบำรุงรักษาน็อตและรางเลื่อนหลายชุด ทำให้การบำรุงรักษาสะดวกและประหยัดเวลามากขึ้น ทิศทางการติดตั้งหัวฉีดน้ำมันเชื้อเพลิงสามารถเลือกได้ตามความต้องการของลูกค้า

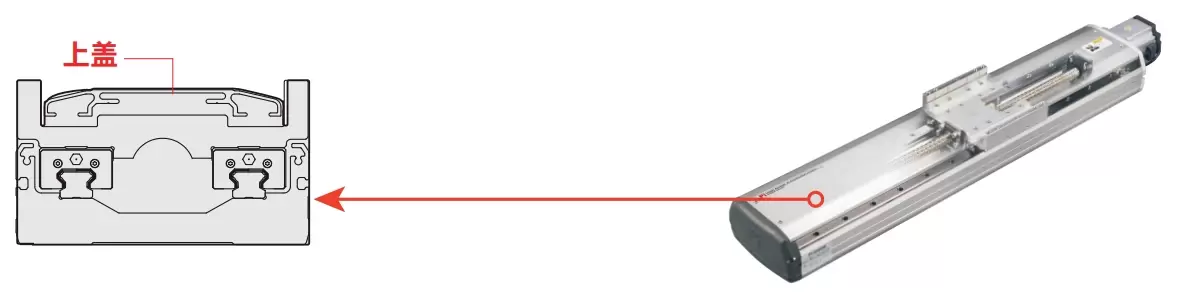

ตัวถังที่มีความแข็งแรงสูง / ฝาครอบด้านบนที่มีความแข็งแรงสูง

ตัวถังที่มีความแข็งแรงสูง: สำรวจการใช้โครงสร้างอลูมิเนียมอัดขึ้นรูปแบบบูรณาการและได้อัตราส่วนความแข็งแรงต่อน้ำหนักที่ดีที่สุดผ่านการวิเคราะห์องค์ประกอบ ฝาครอบด้านบนป้องกันการพันกัน: ด้วยการออกแบบป้องกันการพันกันเป็นพิเศษ ฝาครอบด้านบนจึงไม่บิดงอหรือเสียรูปได้ง่ายระหว่างการใช้งานระยะไกล

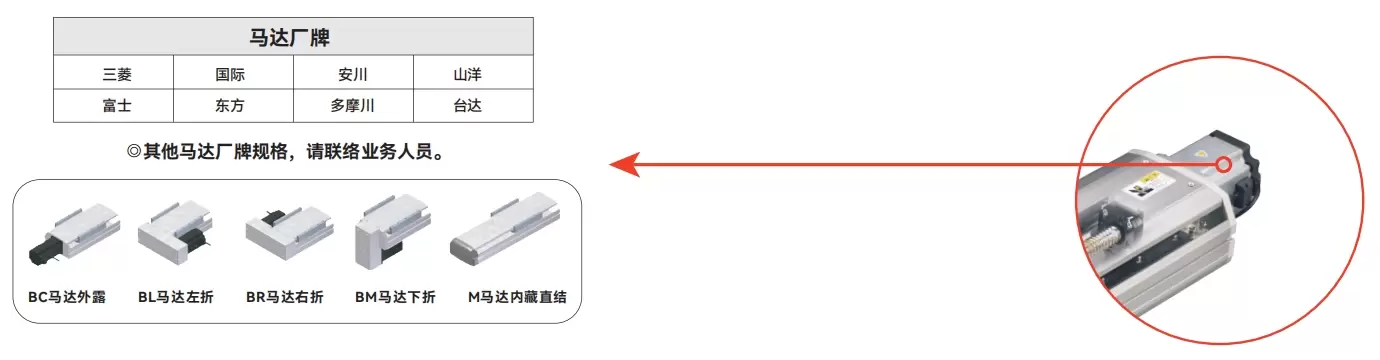

แบรนด์มอเตอร์

สามารถใช้งานร่วมกับเซอร์โวมอเตอร์จากหลากหลายยี่ห้อ มีตำแหน่งการติดตั้งมอเตอร์หลายทิศทางให้เลือก ทำให้การออกแบบเครื่องจักรมีความยืดหยุ่นมากขึ้น

แบรนด์มอเตอร์

เกลียวตะกั่ว ยี่ห้อ Screw ไม่มีที่นั่งให้เลือก

สามารถเลือกคุณสมบัติและยี่ห้อของสกรูที่เหมาะสมได้ตามความแม่นยำและความเร็วที่แตกต่างกัน

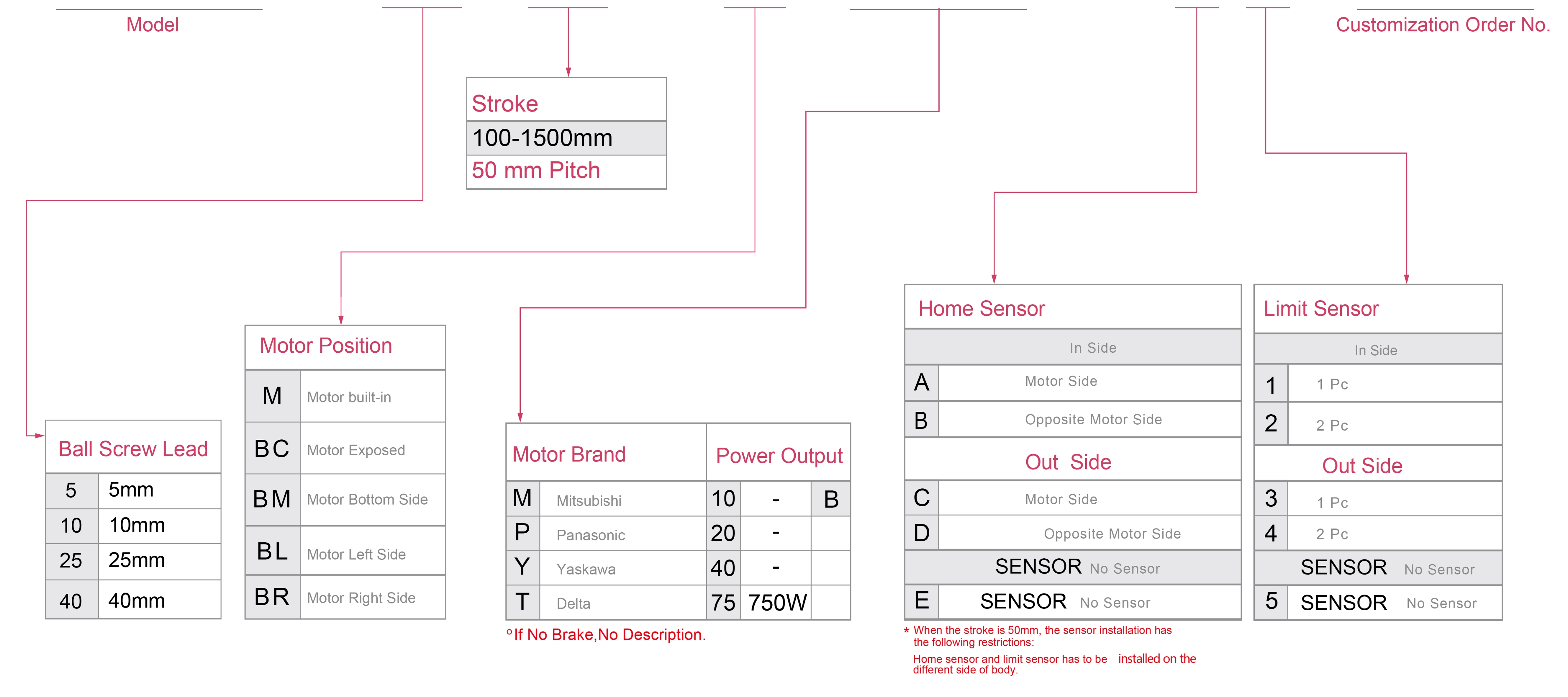

วิธีการสั่งซื้อ

RMD22 - L10-100- BC -M75B - C4 -0001

ข้อกำหนด

สเปค	ความแม่นยำในการวัดซ้ำ (มม.)		±0.01
	ระยะเกลียวของบอลสกรู (มม.)		5	10	20	40
	ความเร็วสูงสุด (มม./วินาที)		250	500	1000	2000
	น้ำหนักบรรทุกสูงสุด	แนวนอน (กก.)	150	150	105	40
		แนวตั้ง (กก.)	55	45	20	12
	แรงขับที่กำหนด (นิวตัน)		2565	1281	640	320
	ระยะชัก (มม.)		100-1500 มม./ระยะห่าง 50 มม.
ชิ้นส่วน	กำลังมอเตอร์เซอร์โว AC (วัตต์)		750 วัตต์
	สกรูบอล Ø (มม.)		ซี7Ø25
	รางเลื่อนเชิงเส้นที่มีความแข็งแรงสูง (มม.)		ว23xฮ18
	ข้อต่อ (มม.)		17x19
	เซ็นเซอร์บ้าน	ข้างนอก	EE-SX672(NPN)
		ในตัว	EE-SX674(NPN)

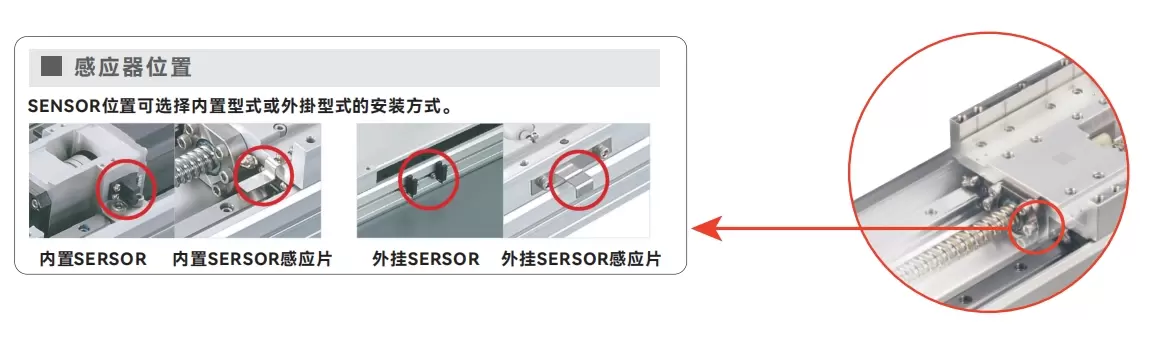

การจัดวางเซ็นเซอร์

ค่าการเร่งความเร็วและการลดความเร็วถูกตั้งไว้ที่ 0.2 วินาที

*เมื่อระยะชักเกิน 750 มม. สกรูบอลจะเริ่มเบี่ยงเบน เราขอแนะนำให้ลดความเร็วในการทำงานลงในสภาวะดังกล่าว โปรดดูรายละเอียดเพิ่มเติมในหน้า 85

ส่วนที่ยื่นออกมาที่อนุญาตได้

(หน่วย : มม.)

การติดตั้งแนวนอน		เอ	บี	ซี
ลีด5	100 กก.	5000	633	557
	125 กก.	3880	491	431
	150 กก.	3357	396	347
ลีด10	100 กก.	3220	563	474
	125 กก.	2554	434	367
	150 กก.	2113	349	295
ลีด25	65 กก.	1522	614	458
	85 กก.	1136	451	336
	105 กก.	893	350	262
ลีด40	18 กก.	2445	1616	1052
	30 กก.	1436	938	613
	40 กก.	978	630	412

(หน่วย : มม.)

การติดตั้งบนผนัง		เอ	บี	ซี
ลีด5	110 กก.	500	569	4500
	130 กก.	412	469	3711
	150 กก.	347	396	3357
ลีด10	110 กก.	427	503	2900
	130 กก.	351	414	2444
	150 กก.	295	349	2113
ลีด25	70 กก.	420	564	1404
	90 กก.	315	420	1066
	105 กก.	262	350	893
ลีด40	15 กก.	1272	1955	2948
	24 กก.	778	1190	1813
	43 กก.	412	630	978

(หน่วย : มม.)

การติดตั้งแนวตั้ง		เอ	ซี
ลีด5	30 กก.	2355	2355
	40 กก.	1768	1768
	55 กก.	1288	1288
ลีด10	25 กก.	2505	2505
	35 กก.	ค.ศ. 1795	ค.ศ. 1795
	45 กก.	1396	1396
ลีด25	15 กก.	2711	2711
	20 กก.	2033	2033
	20 กก.	2033	2033
ลีด40	7 กก.	3511	3511
	12 กก.	2055	2055
	12 กก.	2055	2055

โมเมนต์การรับน้ำหนักคงที่

(หน่วย : นิวตันเมตร)

ของฉัน	2052
ส.ส.	2052
นาย	1810

*ค่าแรงบิดในแผนภูมิแสดงถึงจุดศูนย์ถ่วง

*อายุการใช้งานคือ 10,000 กิโลเมตร เมื่อใช้งานผลิตภัณฑ์ภายใต้เงื่อนไขที่กำหนด

*ข้อมูลนี้ไม่เหมาะสำหรับการใช้งานแบบติดตั้งบนเพดานแบบกลับด้าน หากต้องการใช้งานแบบติดตั้งบนเพดานแบบกลับด้าน โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม

ดัชนีข้อมูลจำเพาะของแอคชูเอเตอร์ไฟฟ้า

ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	ข้อมูลจำเพาะของบอลสกรู		น้ำหนักบรรทุกสูงสุด (กก.)		ความเร็วสูงสุด (มม./วินาที) *1
ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง	ความเร็วสูงสุด (มม./วินาที) *1
สภาพแวดล้อมมาตรฐาน	บอลสกรู	อาร์เอ็มดี12	100 วัตต์	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 วัตต์	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		อาร์เอ็มดี14	200 วัตต์	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 วัตต์	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		อาร์เอ็มดี17	400 วัตต์	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750 วัตต์	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		อาร์เอ็มดี22	750 วัตต์	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		อาร์เอ็มดี28	1500 วัตต์	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

* ความเร็วสูงสุดอ้างอิงจากความเร็วรอบสูงสุดของมอเตอร์เซอร์โว (3000 รอบต่อนาที) ความเร็วสูงสุดอ้างอิงจากความเร็วรอบสูงสุดของมอเตอร์สเต็ปปิ้ง (500 รอบต่อนาที)

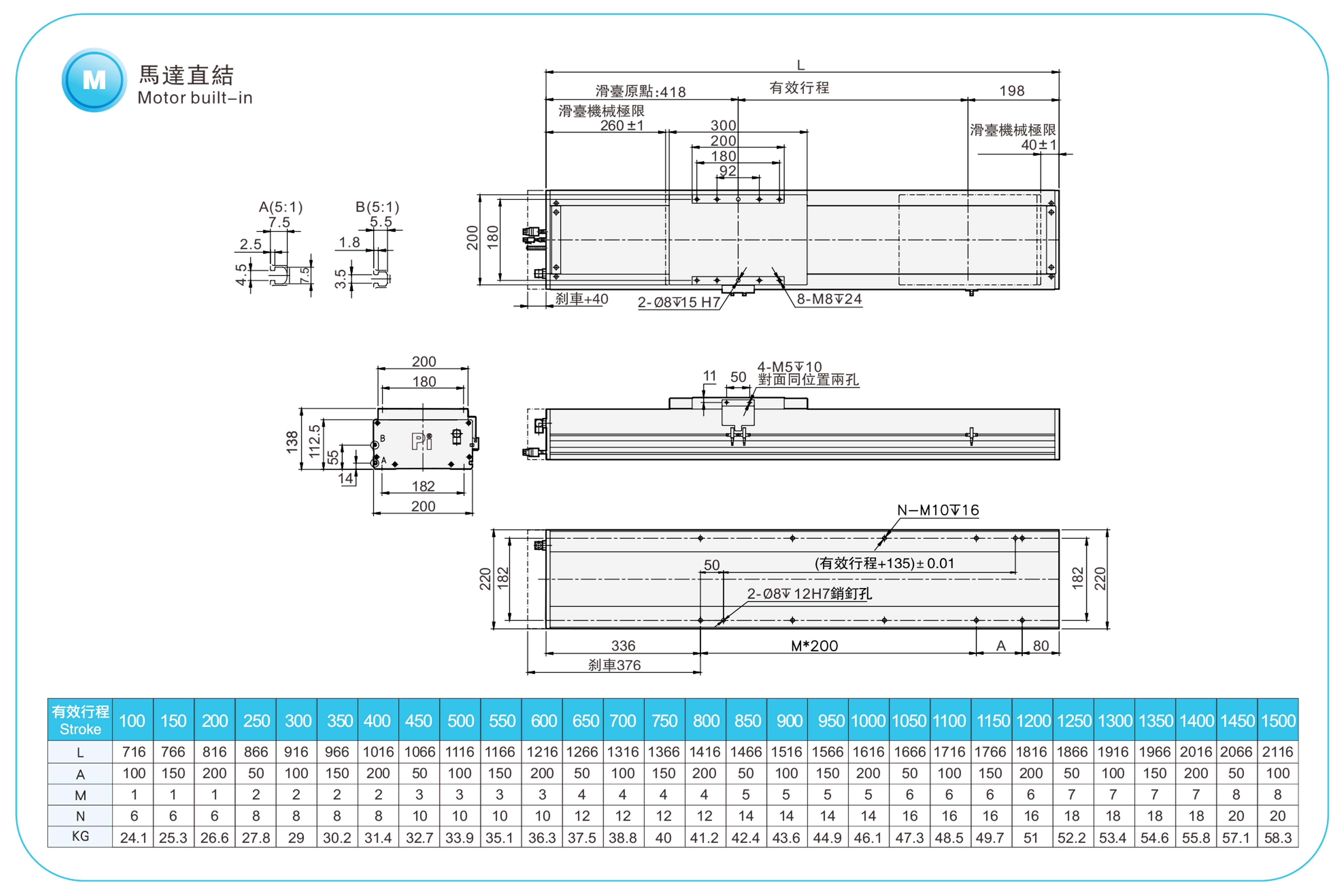

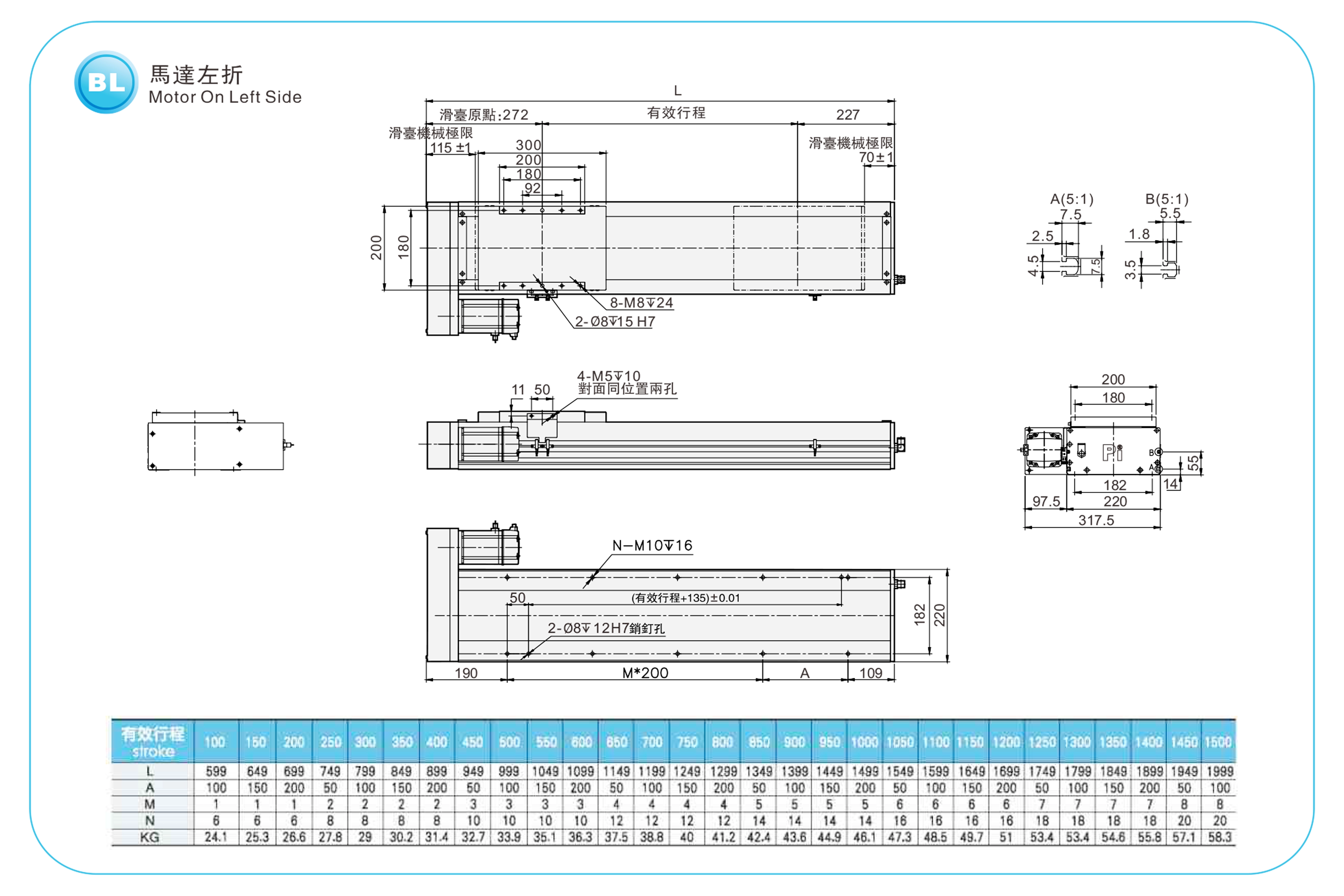

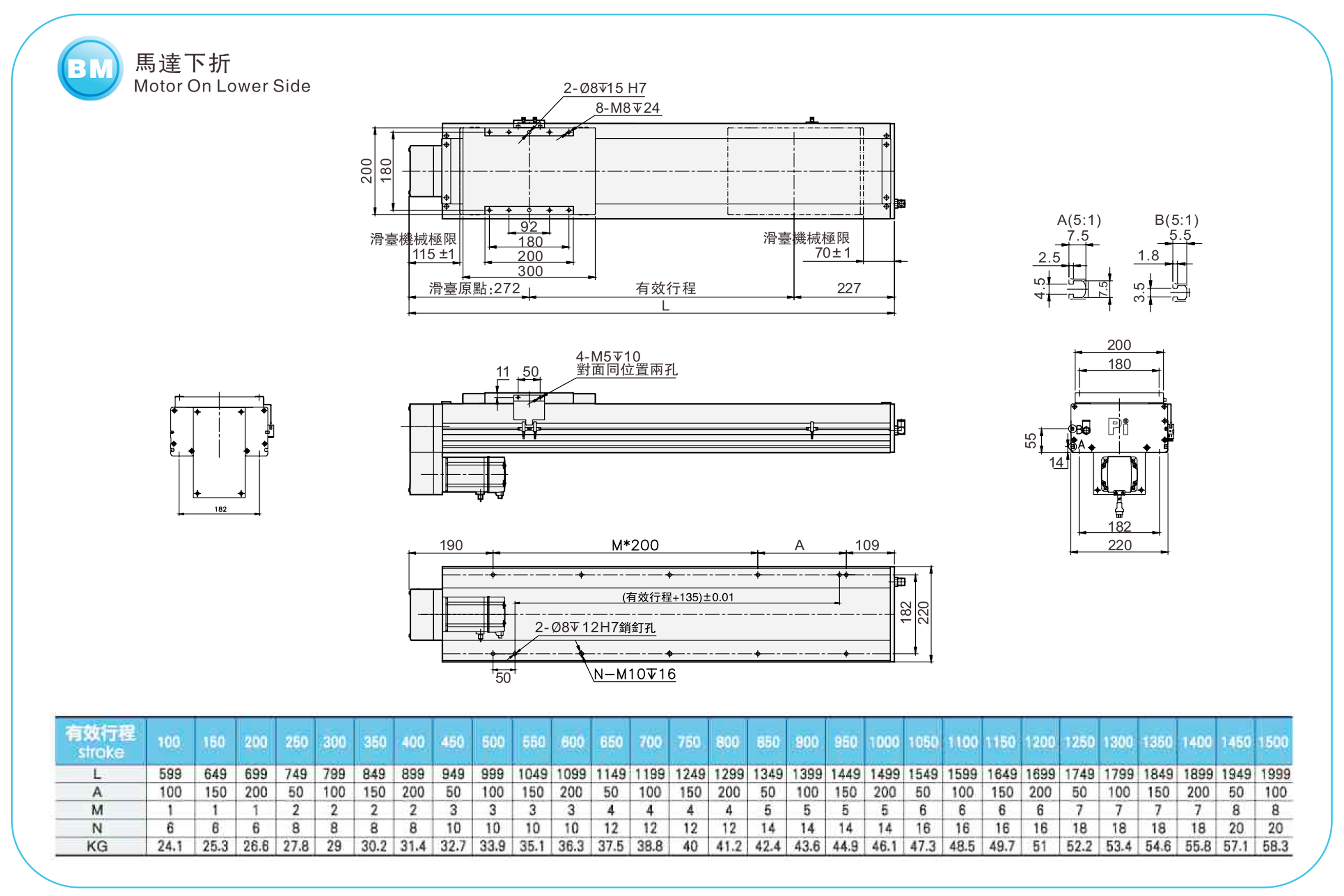

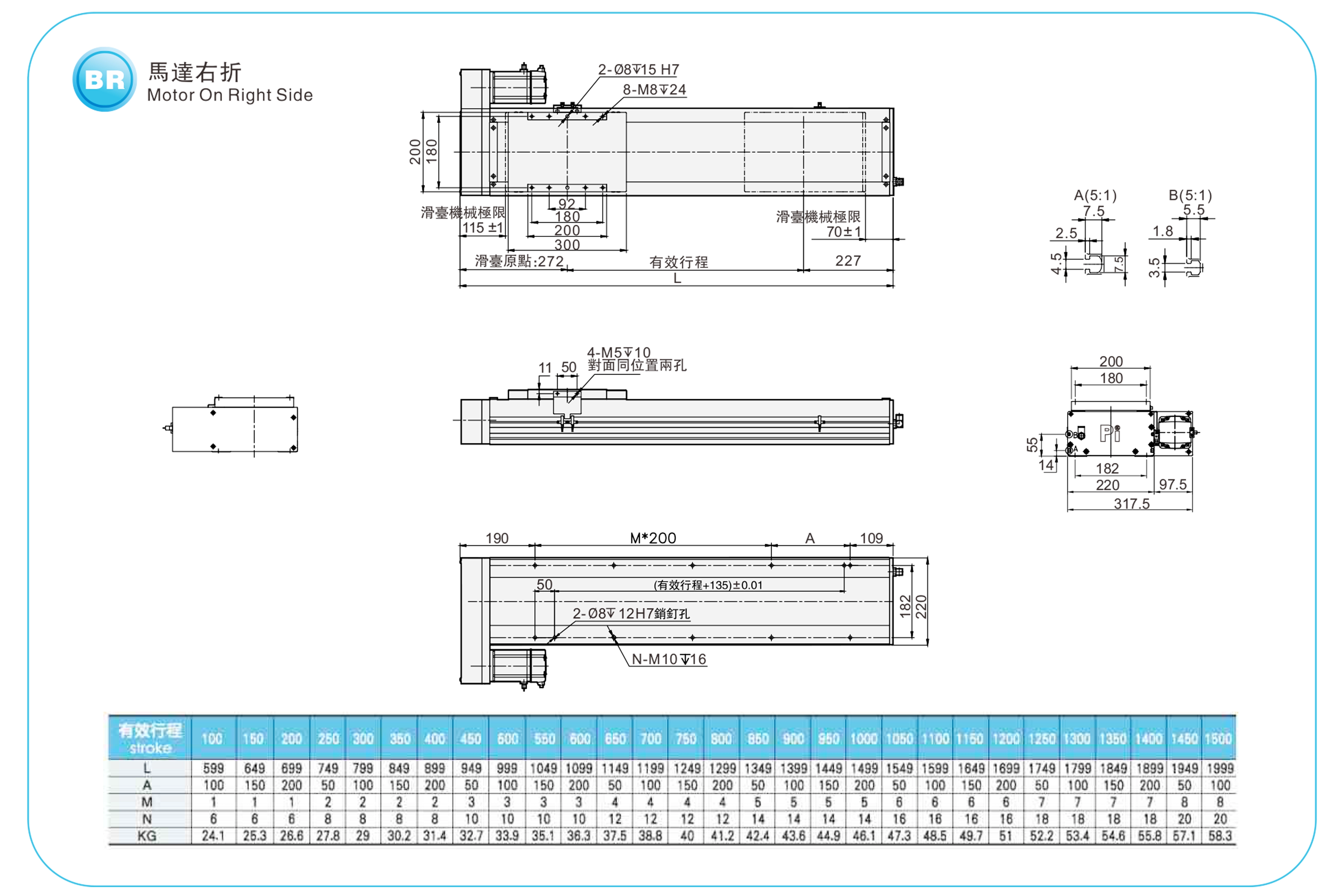

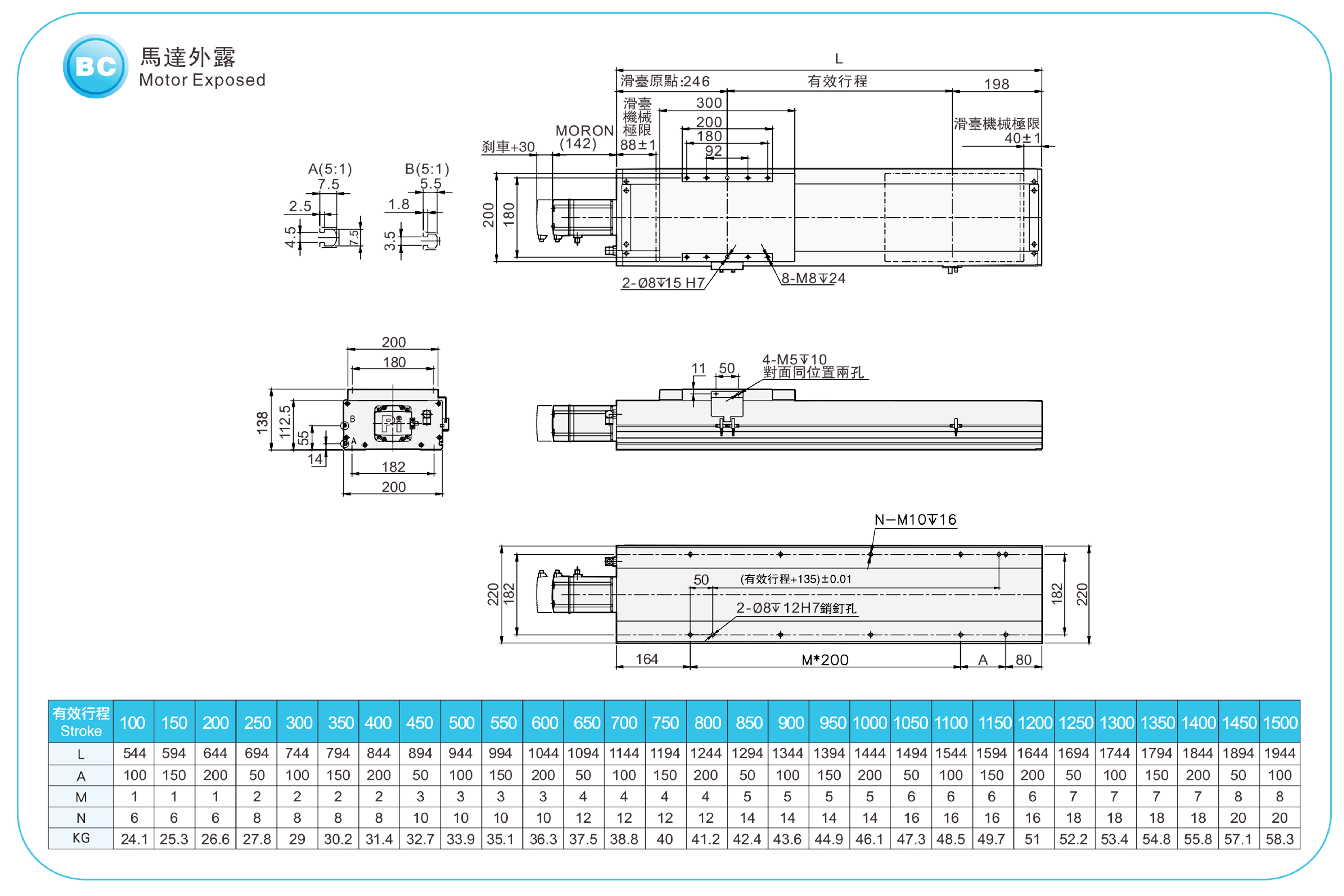

มอเตอร์แบบติดตั้งภายนอก / มอเตอร์แบบติดตั้งภายใน
