ผลิตภัณฑ์
ความกว้างตัวรถ: 155 มม.
ความแม่นยำในการวัดซ้ำ: ±0.003/0.01 มม.
P64-C3-S รับน้ำหนักได้: 60 กก.
P64-C5-P รับน้ำหนักได้: 100 กก.
ความเร็วสูงสุด: 2500 มม./วินาที
ระยะการเลื่อน: 96-7500 มม.
| ไดเร็กทอรี | ข้อกำหนดวงกลมลวด | พี64-ซี3-เอส | พี64-ซี5-พี |
| สเปค | ความแม่นยำในการวัดซ้ำ (มม.) | ±0.003 | |
| น้ำหนักบรรทุกสูงสุด (กก.) | 50 | 60 | |
| ความเร็วสูงสุด (มม./วินาที) | 2500 | ||
| แรงขับต่อเนื่อง (N) | 264 | 440 | |
| แรงขับสูงสุด (นิวตัน) | 580 | 968 | |
| กระแสไฟฟ้าต่อเนื่อง (แอมแปร์) | 3.3 | 6.8 | |
| กระแสสูงสุด (แขน) | 10.5 | 21 | |
| ค่าคงที่ของแรง (N/Arms) | 80 | 64.7 | |
| ค่าความเหนี่ยวนำ (มิลลิเฮนรี) | 51.3 | 20.3 | |
| ความต้านทาน (โอห์ม) | 8.7 | 3.6 | |
| ระยะห่างระหว่างขั้วแม่เหล็ก (มม.) | 24 | ||
| การติดตั้งแนวนอน | โหลด | เอ | บี | ซี | |
| โหลด | พี64-ซี3-เอส | 20 กก. | 320 | 150 | 300 |
| 30 กก. | 180 | 100 | 250 | ||
| 40 กก. | 160 | 70 | 170 | ||
| 50 กก. | 150 | 50 | 120 | ||
| พี64-ซี5-พี | 30 กก. | 300 | 130 | 320 | |
| 40 กก. | 250 | 100 | 230 | ||
| 50 กก. | 200 | 90 | 180 | ||
| 60 กก. | 150 | 70 | 140 | ||
| การติดตั้งบนผนัง | โหลด | เอ | บี | ซี | |
| โหลด | พี64-ซี3-เอส | 20 กก. | 300 | 150 | 320 |
| 30 กก. | 250 | 100 | 180 | ||
| 40 กก. | 170 | 70 | 160 | ||
| 50 กก. | 120 | 50 | 150 | ||
| พี64-ซี5-พี | 30 กก. | 320 | 130 | 300 | |
| 40 กก. | 230 | 100 | 250 | ||
| 50 กก. | 180 | 90 | 200 | ||
| 60 กก. | 140 | 70 | 150 | ||
| ของฉัน | 816 |
| ส.ส. | 816 |
| นาย | 670 |
| ความเร็ว (เมตร/วินาที) ความเร่ง (G) น้ำหนักบรรทุก (กิโลกรัม) | 1 เมตร/วินาที | 1.5 เมตร/วินาที | 2 เมตร/วินาที | 2.5 เมตร/วินาที | 3 เมตร/วินาที | 3.5 ม./วินาที |
| 20 | 2 | 2 | 2 | 1.5 | 1 | 0.5 |
| 30 | 1.6 | 1.6 | 1.5 | 1 | 0.6 | 0.3 |
| 40 | 1.2 | 1.2 | 1.1 | 0.8 | 0.5 | 0.3 |
| 50 | 1 | 1 | 0.9 | 0.6 | 0.4 | 0.2 |
| ความเร็ว (เมตร/วินาที) ความเร่ง (G) น้ำหนักบรรทุก (กิโลกรัม) | 1 เมตร/วินาที | 1.5 เมตร/วินาที | 2 เมตร/วินาที | 2.5 เมตร/วินาที | 3 เมตร/วินาที | 3.5 ม./วินาที |
| 40 | 1.8 | 1.8 | 1.7 | 1.5 | 1.2 | 0.9 |
| 50 | 1.5 | 1.4 | 1.4 | 1.3 | 1 | 0.7 |
| 60 | 1.3 | 1.2 | 1.2 | 1 | 0.8 | 0.6 |
| 70 | 1.1 | 1.0 | 1.0 | 0.9 | 0.7 | 0.5 |
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | ข้อมูลจำเพาะของมอเตอร์ | ความกว้างของตัว (มม.) | ความสูงของร่างกาย (มม.) | ความแม่นยำในการวัดซ้ำ (มม.) | แรงขับต่อเนื่อง (N) | แรงขับสูงสุด (นิวตัน) | lrms(A) | น้ำหนักบรรทุกสูงสุด (กก.) | ความเร็วสูงสุด (มม./วินาที) *1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| มาตรฐาน | หุ่นยนต์มอเตอร์เชิงเส้น | แอลพีเอช12 | พี40-ซี2-เอส | 125 | 70 | ±0.003 | 80 | 176 | 3.3 | 20 | 2500 |
| พี40-ซี4-เอส | 160 | 352 | 3.3 | 25 | |||||||
| แอลพีเอช14 | พี44-ซี3-เอส | 135 | 70 | ±0.003 | 144 | 316 | 3.3 | 25 | |||
| พี44-ซี5-พี | 240 | 528 | 6.8 | 50 | |||||||
| แอลพีเอช16 | พี64-ซี3-เอส | 155 | 75 | ±0.003 | 264 | 580 | 3.3 | 60 | |||
| พี64-ซี5-พี | 440 | ค.ศ. 1795 | 6.8 | 100 | |||||||
| แอลพีเอช20 | พี88-ซี3-เอส | 200 | 83 | ±0.003 | 408 | 897 | 3.3 | 60 | |||
| พี88-ซี6-พี | 816 | ค.ศ. 1795 | 6.8 | 100 |

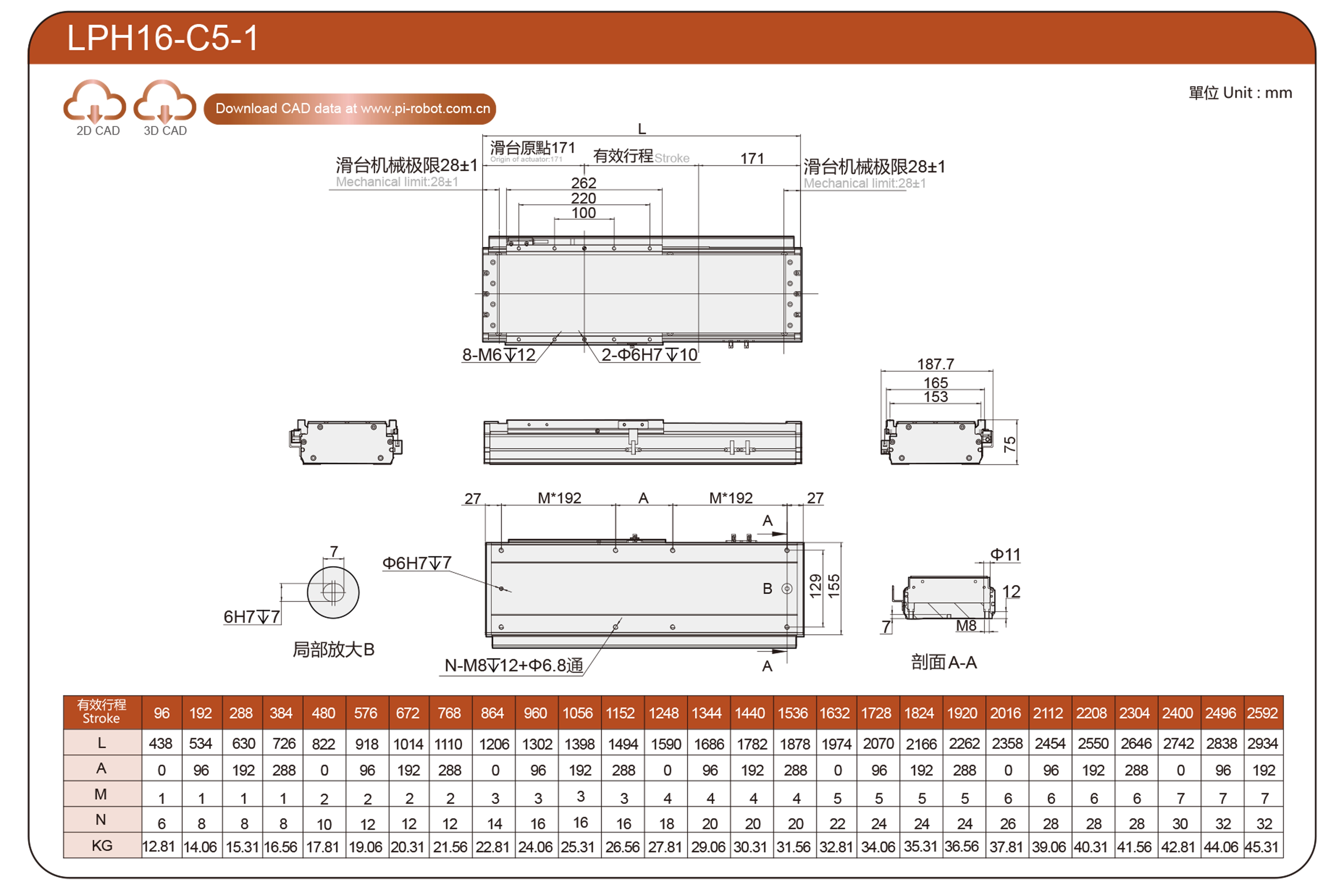

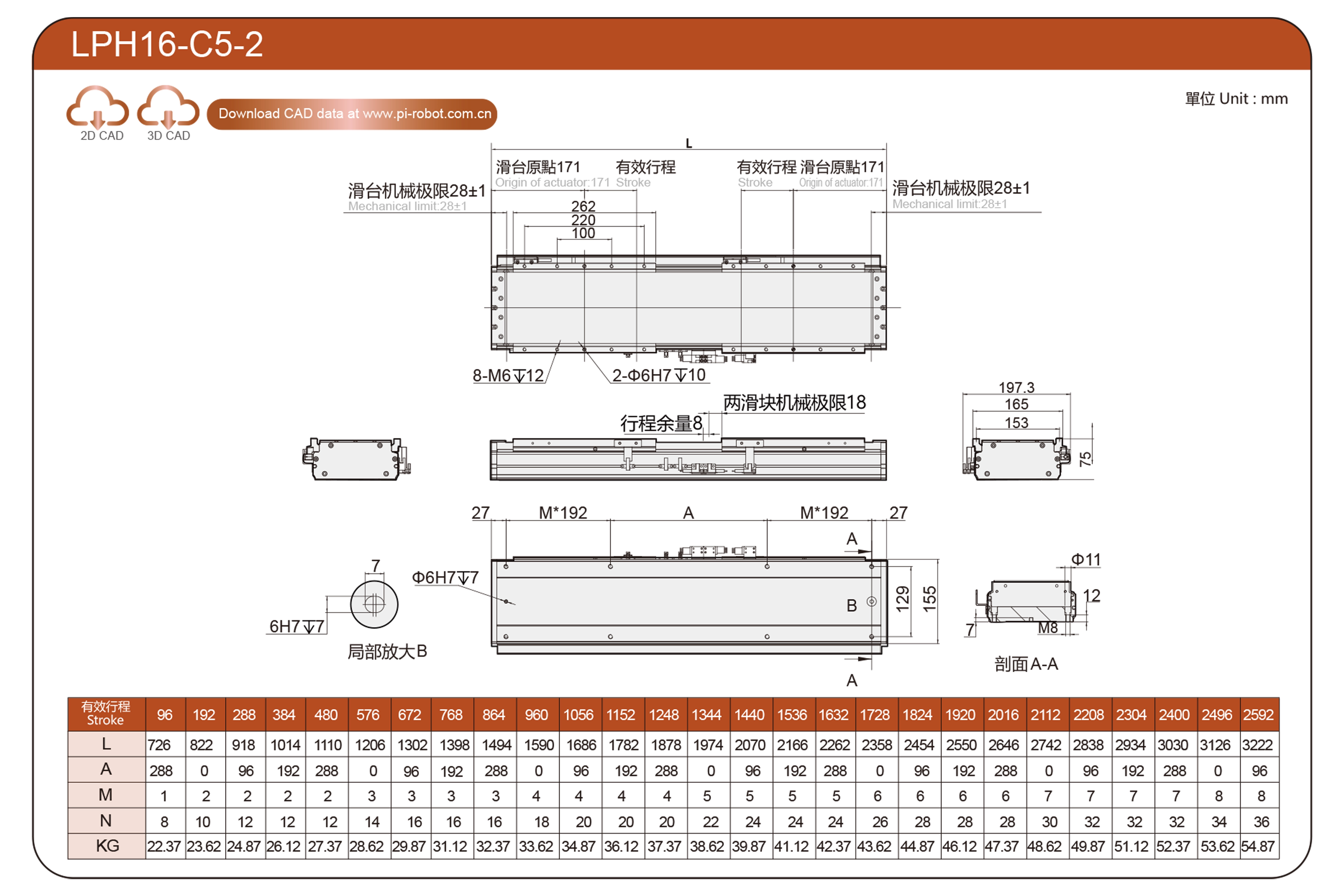

ซี5-1/ซี5-2
