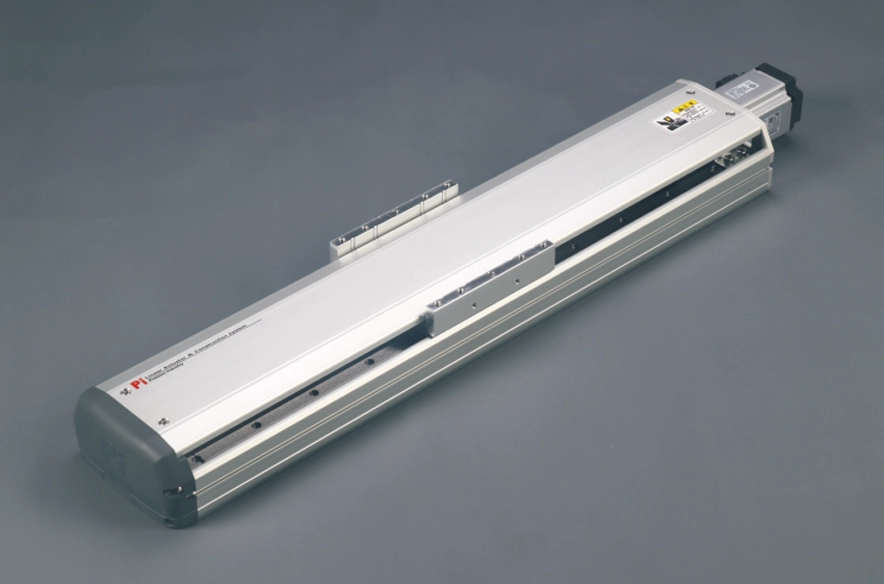

สถานที่ปัจจุบัน：บ้าน > ผลิตภัณฑ์ > แอคชูเอเตอร์บอลสกรูมาตรฐาน > ซีรี่ส์ RMH > อาร์เอ็มเอช14 > มอเตอร์เปิดโล่ง

น้ำหนักเบาและใช้งานได้ยาวนาน

ความแม่นยำในการวัดซ้ำ: ±0.01 มม.

รับน้ำหนักแนวนอนได้: 110 กก.

รับน้ำหนักแนวตั้ง: 33 กก.

ความเร็วสูงสุด: 1600 มม./วินาที

ระยะชัก: 100-1050 มม.

ตั้งค่าการเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที

ข้อกำหนดมาตรฐานไม่สามารถนำไปใช้กับเครนแบบกลับหัวได้ หากคุณมีความต้องการใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความไว้ทางออนไลน์

ระยะเวลาจัดส่ง: 7-10 วัน

ไฟล์ PDF

ดาวน์โหลด 3 มิติ

Cadenas3 Ddownload

รูปแบบที่นั่งเลื่อนที่หลากหลาย

ตัวเรือนและรางเลื่อนขึ้นรูปเป็นชิ้นเดียวกัน ซึ่งช่วยแก้ปัญหาเรื่องความแข็งแรงที่ไม่ดี และลดความกว้าง ทำให้พื้นที่ติดตั้งอุปกรณ์เล็กลง เป็นดีไซน์หัวฉีดน้ำมันเชื้อเพลิงที่ได้รับการจดสิทธิบัตรเพียงหนึ่งเดียวในอุตสาหกรรม โดยใช้หัวฉีดน้ำมันเชื้อเพลิงเพียงหัวเดียวบนรางเลื่อนเพื่อฉีดน้ำมัน สามารถฉีดน้ำมันพร้อมๆ กับบำรุงรักษาน็อตและรางเลื่อนหลายชุด ทำให้การบำรุงรักษาสะดวกและประหยัดเวลามากขึ้น ทิศทางการติดตั้งหัวฉีดน้ำมันเชื้อเพลิงสามารถเลือกได้ตามความต้องการของลูกค้า

ตัวถังที่มีความแข็งแรงสูง / ฝาครอบด้านบนที่มีความแข็งแรงสูง

ตัวถังที่มีความแข็งแรงสูง: สำรวจการใช้โครงสร้างอลูมิเนียมอัดขึ้นรูปแบบบูรณาการและได้อัตราส่วนความแข็งแรงต่อน้ำหนักที่ดีที่สุดผ่านการวิเคราะห์องค์ประกอบ ฝาครอบด้านบนป้องกันการพันกัน: ด้วยการออกแบบป้องกันการพันกันเป็นพิเศษ ฝาครอบด้านบนจึงไม่บิดงอหรือเสียรูปได้ง่ายระหว่างการใช้งานระยะไกล

แบรนด์มอเตอร์

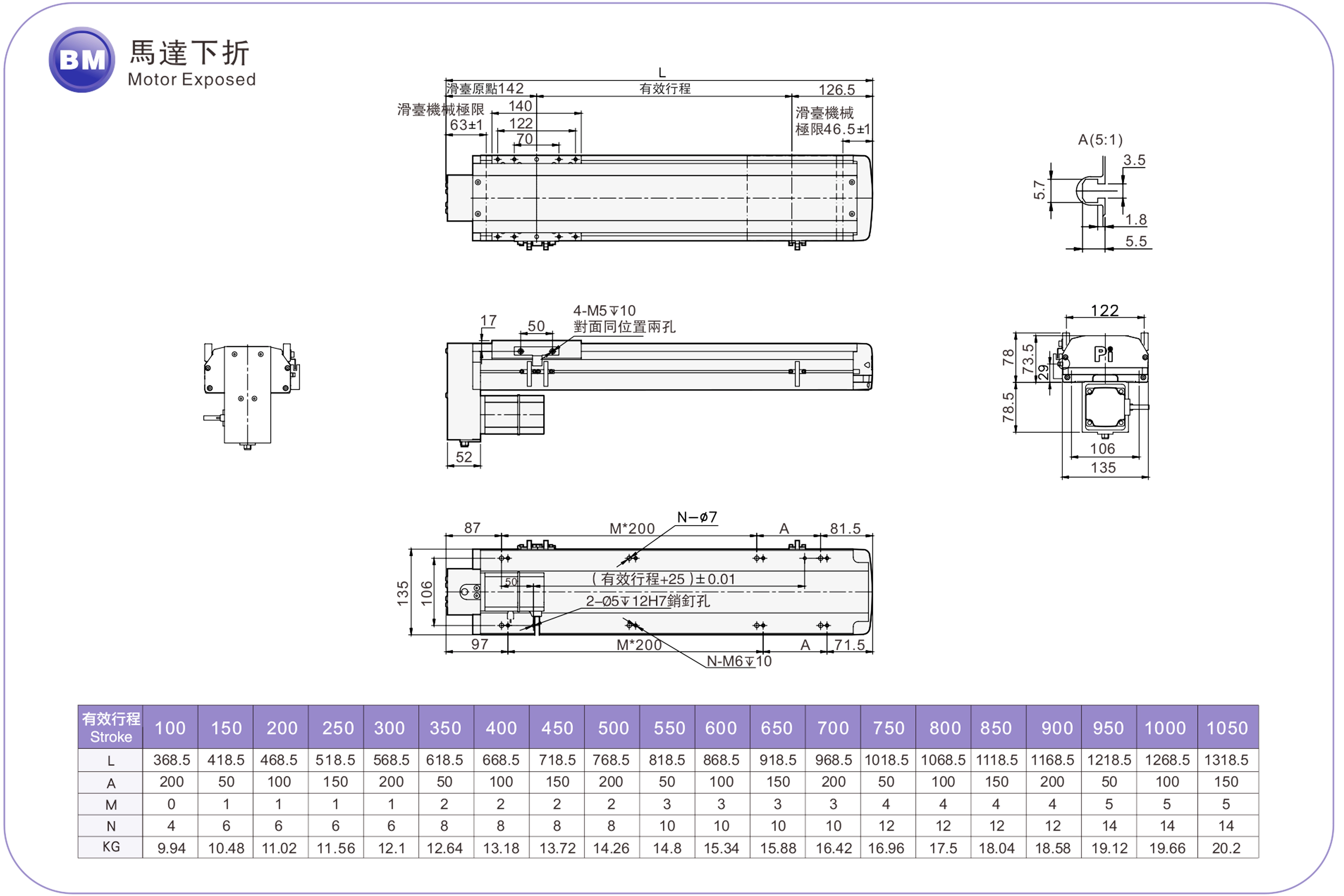

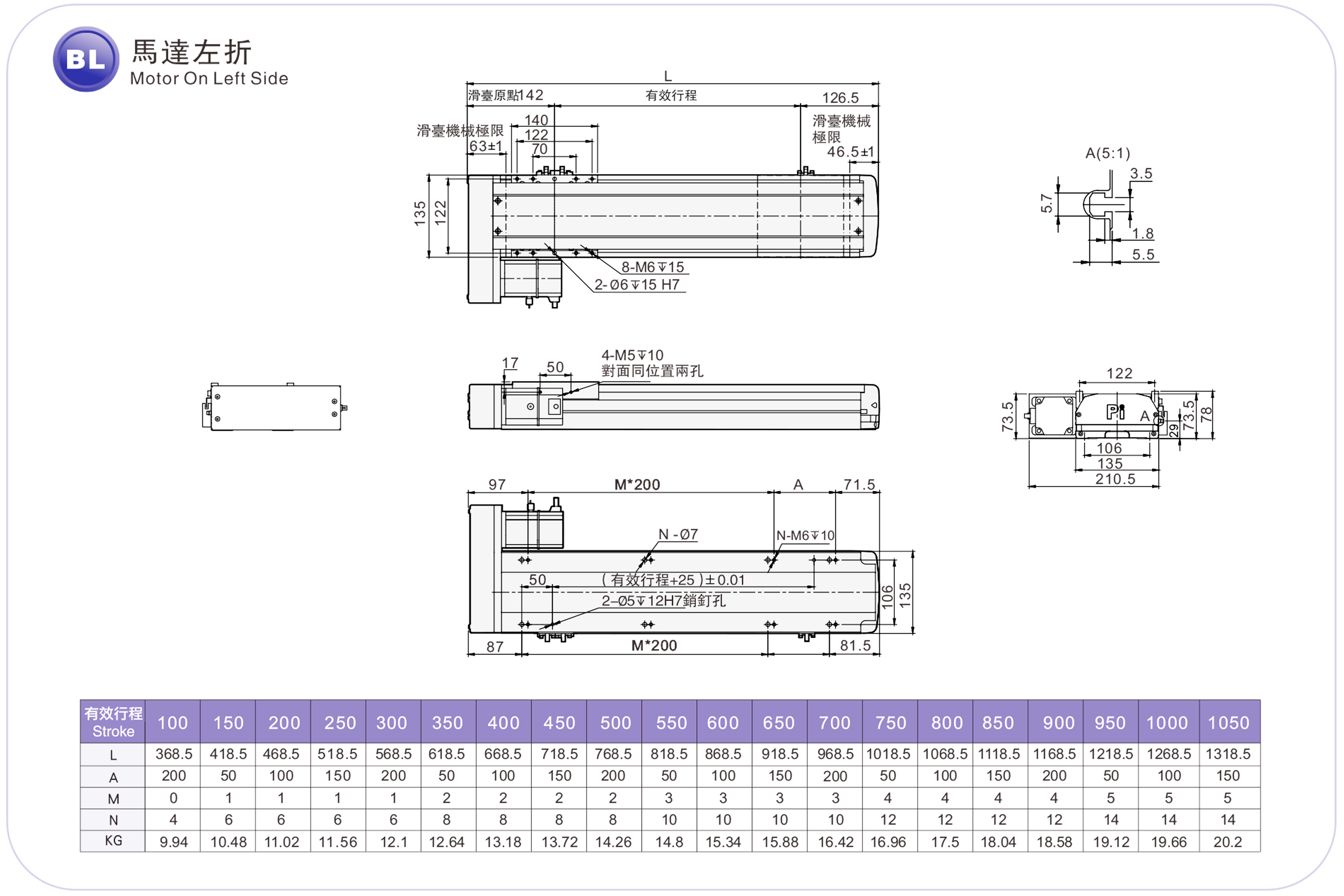

สามารถใช้งานร่วมกับเซอร์โวมอเตอร์จากหลากหลายยี่ห้อ มีตำแหน่งการติดตั้งมอเตอร์หลายทิศทางให้เลือก ทำให้การออกแบบเครื่องจักรมีความยืดหยุ่นมากขึ้น

แบรนด์มอเตอร์

เกลียวตะกั่ว ยี่ห้อ Screw ไม่มีที่นั่งให้เลือก

สามารถเลือกคุณสมบัติและยี่ห้อของสกรูที่เหมาะสมได้ตามความแม่นยำและความเร็วที่แตกต่างกัน

วิธีการสั่งซื้อ

RMH14 - L5-100- M -M20B - C4 -0001

ข้อกำหนด

สเปค	ความแม่นยำในการวัดซ้ำ (มม.)		±0.01
	ระยะเกลียวของบอลสกรู (มม.)		5	10	20	32
	ความเร็วสูงสุด (มม./วินาที)		250	500	1000	1600
	น้ำหนักบรรทุกสูงสุด	แนวนอน (กก.)	95	75	35	15
		แนวตั้ง (กก.)	27	18	7	-
	แรงขับที่กำหนด (นิวตัน)		683	341	174	107
	ระยะชัก (มม.)		100-1050 มม./ระยะห่าง 50 มม.
ชิ้นส่วน	กำลังมอเตอร์เซอร์โว AC (วัตต์)		200 วัตต์
	สกรูบอล Ø (มม.)		ซี7Ø16
	รางเลื่อนเชิงเส้นที่มีความแข็งแรงสูง (มม.)		กว้าง 15 x สูง 12.5
	ข้อต่อ (มม.)		10x14
	เซ็นเซอร์บ้าน	ข้างนอก	EE-SX672(NPN)
		ในตัว	EE-SX674(NPN)

การจัดวางเซ็นเซอร์

ค่าการเร่งความเร็วและการลดความเร็วถูกตั้งไว้ที่ 0.2 วินาที

*เมื่อระยะชักเกิน 750 มม. สกรูบอลจะเริ่มเบี่ยงเบน เราขอแนะนำให้ลดความเร็วในการทำงานลงในสภาวะดังกล่าว โปรดดูรายละเอียดเพิ่มเติมในหน้า 85

ส่วนที่ยื่นออกมาที่อนุญาตได้

(หน่วย : มม.)

การติดตั้งแนวนอน		เอ	บี	ซี
ลีด5	60 กก.	2515	242	232
	80 กก.	1811	172	164
	95 กก.	1537	138	133
ลีด10	30 กก.	2727	470	430
	50 กก.	1577	266	242
	75 กก.	1004	164	150
ลีด20	10 กก.	2304	1222	1028
	22 กก.	1443	540	451
	35 กก.	1005	324	271
ลีด32	10 กก.	1555	840	623
	15 กก.	1033	545	405
	-	-	-	-

(หน่วย : มม.)

การติดตั้งบนผนัง		เอ	บี	ซี
ลีด5	55 กก.	257	269	2883
	75 กก.	178	186	2000
	95 กก.	133	138	1537
ลีด10	35 กก.	363	395	2368
	55 กก.	218	238	1445
	75 กก.	150	164	1004
ลีด20	12 กก.	854	1019	2552
	20 กก.	500	296	1588
	35 กก.	271	324	1005
ลีด32	8 กก.	787	1060	1980
	15 กก.	405	545	1033
	-	-	-	-

(หน่วย : มม.)

การติดตั้งแนวตั้ง		เอ	ซี
ลีด5	15 กก.	1118	1118
	22 กก.	770	770
	27 กก.	626	626
ลีด10	10 กก.	1500	1500
	14 กก.	1072	1072
	18 กก.	833	833
ลีด20	4 กก.	2980	2980
	7 กก.	1700	1700
	-	-	-

โมเมนต์การรับน้ำหนักคงที่

(หน่วย : นิวตันเมตร)

ของฉัน	551
ส.ส.	552
นาย	485

*ค่าแรงบิดในแผนภูมิแสดงถึงจุดศูนย์ถ่วง

*อายุการใช้งานคือ 10,000 กิโลเมตร เมื่อใช้งานผลิตภัณฑ์ภายใต้เงื่อนไขที่กำหนด

*ข้อมูลนี้ไม่เหมาะสำหรับการใช้งานแบบติดตั้งบนเพดานแบบกลับด้าน หากต้องการใช้งานแบบติดตั้งบนเพดานแบบกลับด้าน โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม

ดัชนีข้อมูลจำเพาะของแอคชูเอเตอร์ไฟฟ้า

ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	ข้อมูลจำเพาะของบอลสกรู		น้ำหนักบรรทุกสูงสุด (กก.)		ความเร็วสูงสุด (มม./วินาที) *1
ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง	ความเร็วสูงสุด (มม./วินาที) *1
สภาพแวดล้อมมาตรฐาน	บอลสกรู	อาร์เอ็มเอช12	100 วัตต์	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 วัตต์	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		อาร์เอ็มเอช14	200 วัตต์	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 วัตต์	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		อาร์เอ็มเอช17	400 วัตต์	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750 วัตต์	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		อาร์เอ็มเอช22	750 วัตต์	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		อาร์เอ็มเอช28	1500 วัตต์	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

ซีรี่ส์ช่วงชักยาวพิเศษ

ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	ข้อมูลจำเพาะของบอลสกรู		น้ำหนักบรรทุกสูงสุด (กก.)		ความเร็วสูงสุด (มม./วินาที) *1
ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง	ความเร็วสูงสุด (มม./วินาที) *1
สภาพแวดล้อมมาตรฐาน	บอลสกรู	อาร์เอ็มเอช17เอส	400 วัตต์	170	±0.01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750 วัตต์	170	±0.01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750 วัตต์	220	±0.01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* ความเร็วสูงสุดอ้างอิงจากความเร็วรอบสูงสุดของมอเตอร์เซอร์โว (3000 รอบต่อนาที) ความเร็วสูงสุดอ้างอิงจากความเร็วรอบสูงสุดของมอเตอร์สเต็ปปิ้ง (500 รอบต่อนาที)

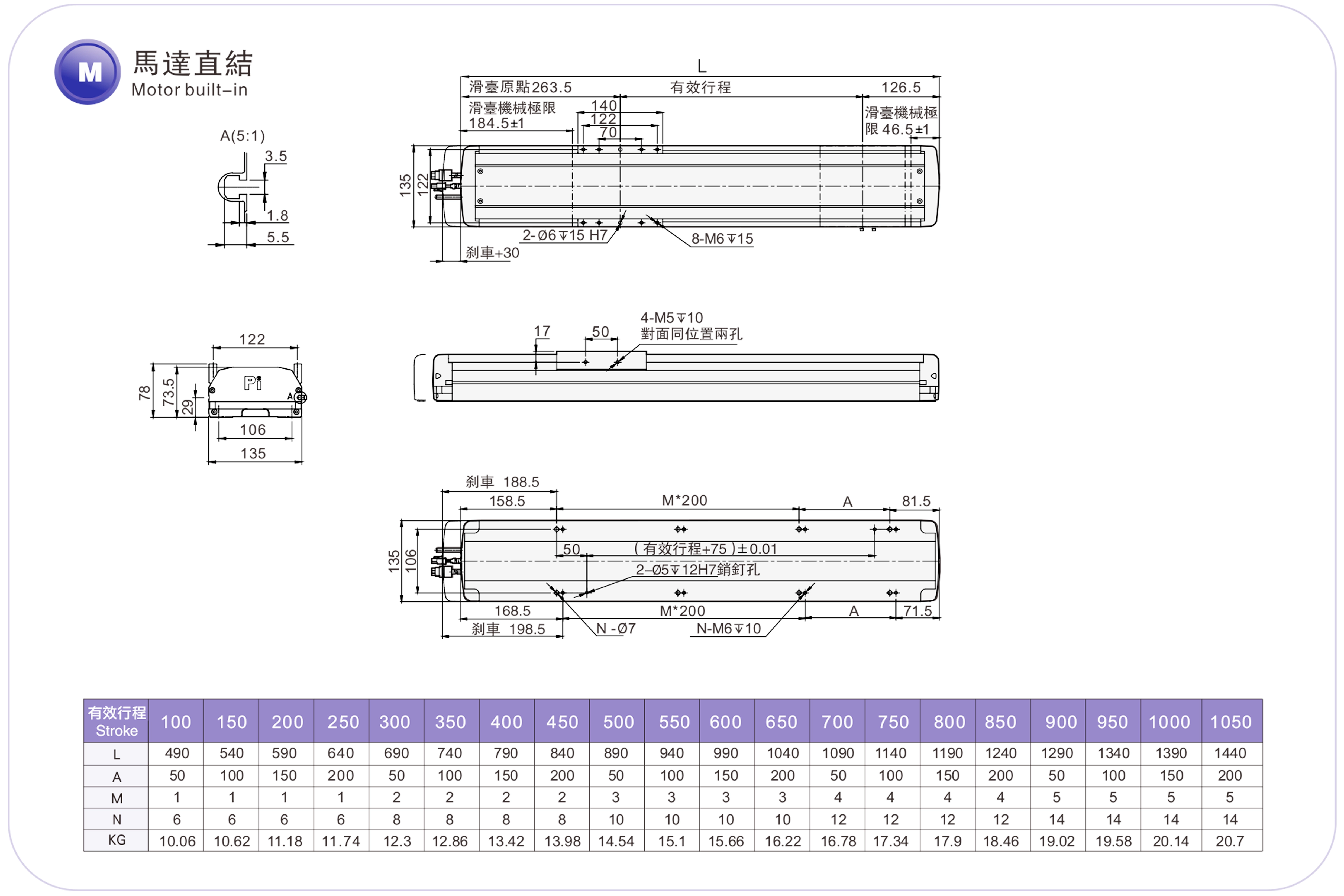

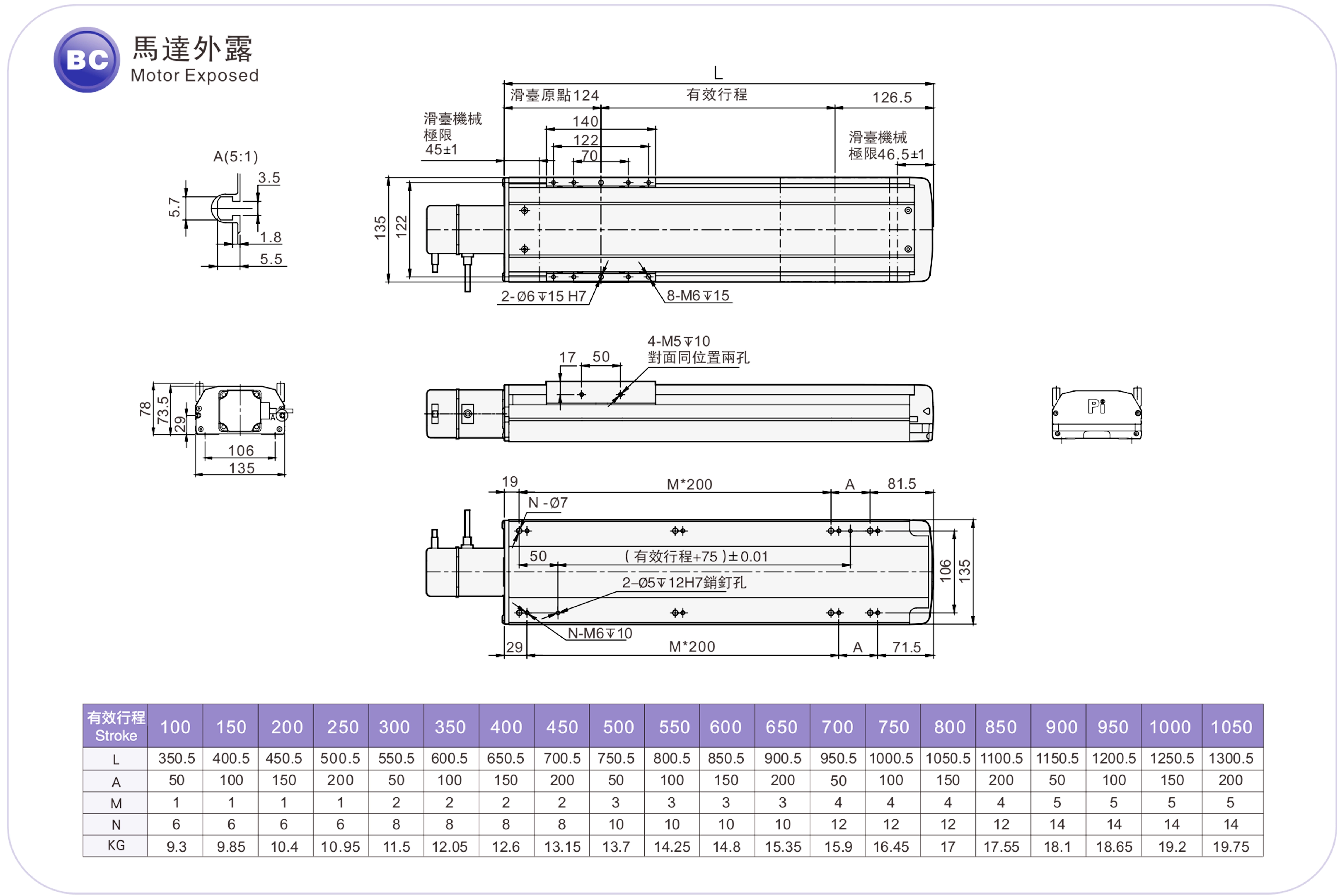

มอเตอร์แบบติดตั้งภายนอก / มอเตอร์แบบติดตั้งภายใน
