ผลิตภัณฑ์
แกน X (GRH17)
การทำซ้ำ: ± 0.005 (มม.)
บอลสกรูตะกั่ว: 20 (มม.)
ความเร็วสูงสุด :1,000(มม./วินาที)
ระยะชัก:50-1100(มม.) ระยะพิทช์ 50 มม
เอาท์พุทเซอร์โวมอเตอร์ AC:200(w)
แกน Y ( GRH5 )
การทำซ้ำ: ± 0 005 (มม.)
บอลสกรูตะกั่ว: 10 (มม.)
ความเร็วสูงสุด :500(มม./วินาที)
ระยะชัก: 100-500 (มม.) ระยะพิทช์ 50 มม
เอาท์พุทเซอร์โวมอเตอร์ AC:100(w)
แกน Z (GRH4)
การทำซ้ำ: ± 0.005 (มม.)
บอลสกรูตะกั่ว: 2 (มม.)
ความเร็วสูงสุด :100(มม./วินาที)
ระยะชัก:50-100(มม.) ระยะพิทช์ 50 มม
เอาท์พุตเซอร์โวมอเตอร์ AC:50(w)
โหลดสูงสุดแกน Z：3.3(กก.)
| รายการ | แกนเอ็กซ์ | แกน Y |
| ประเภทรุ่น | GRH5 | GRH4 |
| การทำซ้ำ(มิลลิเมตร) | ±0.005 | ±0.005 |
| บอลสกรูตะกั่ว (มม.) | 20 | 2 |
| ความเร็วสูงสุด (มม./วินาที) ※1 | 1,000 | 100 |
| ระยะชัก 50 มม.(มม.) | 50-800 | 100-300 |
| เอาท์พุตเซอร์โวมอเตอร์ AC (w) | 100 | 50 |
| สิ่งแวดล้อม | 0~40°C ต่ำกว่า 85% RH | |
| Y จังหวะ (มม.) | 100 | 150 | 200 | 250 | 300 |
| Y น้ำหนักบรรทุก (กก.) | 4.5 | 3.9 | 3.6 | 3 | 2.8 |

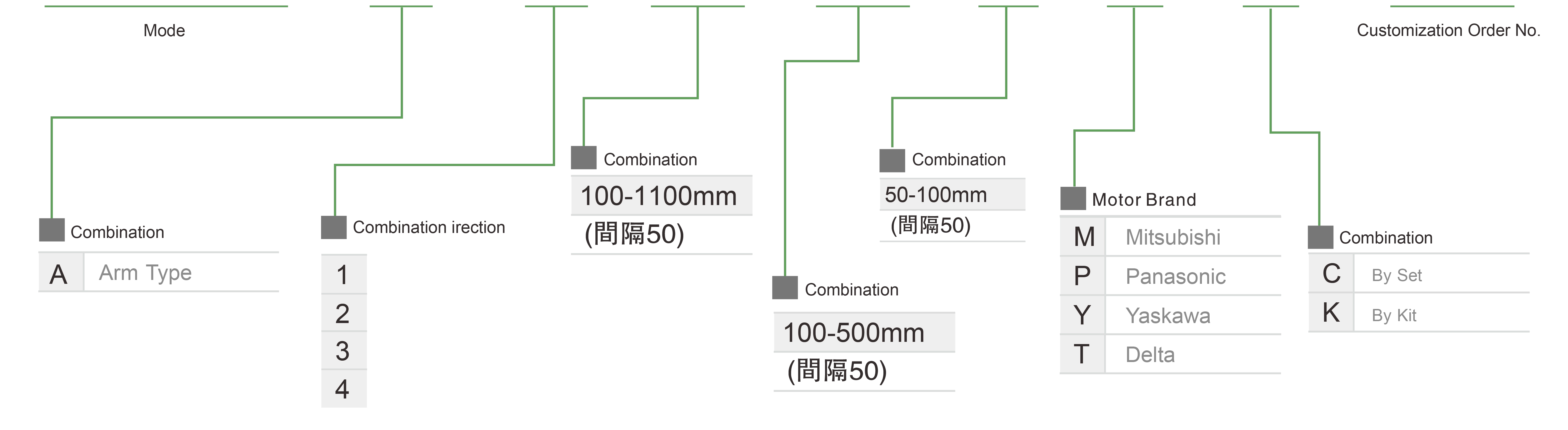

| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | การผสมผสาน | หมายเลขแกน | ตะกั่ว | ความเร็วสูงสุด(มม./วินาที) | จังหวะ (มม.) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| แกนเอ็กซ์ | แกน Y | แกน Z | แกนเอ็กซ์ | แกน Y | แกน Z | แกนเอ็กซ์ | แกน Y | แกน Z | |||||
| มาตรฐาน | บอลสกรู | XYGH210-A | ประเภทแขน | 2 แกน | 20 | 2 | - | 1,000 | 100 | - | 500~800 | 100~300 | - |
| XYGH320-A | 20 | 10 | - | 1,000 | 500 | - | 500~1100 | 100~500 | - | ||||
| XYGH430-A | 20 | 10 | - | 1,000 | 500 | - | 500~1250 | 100~600 | - | ||||
| 20 | 20 | - | 1,000 | 1,000 | - | 500~1250 | 100~600 | - | |||||
| XYGH440-A | 20 | 20 | - | 1,000 | 1,000 | - | 500~1250 | 100~500 | - | ||||
| 10 | 10 | - | 500 | 500 | - | 500~1250 | 100~600 | - | |||||
| XYGH321-A | 3 แกน | 20 | 10 | 2 | 1,000 | 500 | 100 | 500~1100 | 100~500 | 50~100 | |||
| XYGH432-A | 20 | 10 | 5 | 1,000 | 500 | 250 | 500~1250 | 100~550 | 50~350 | ||||
