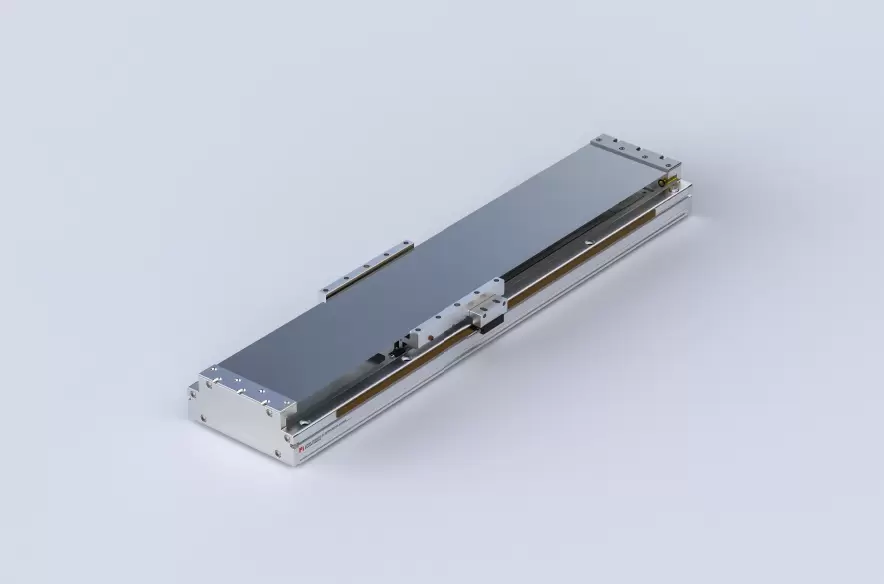

ผลิตภัณฑ์
ความกว้างตัว: 125 มม.
ความแม่นยำในการวัดซ้ำ: ±0.003/0.01 มม.
P40-C2-S รับน้ำหนักได้: 176 กก.
P40-C4-S รับน้ำหนักได้: 35 กก.
ความเร็วสูงสุด: 2500 มม./วินาที
ระยะการเลื่อน: 96-7500 มม.
| ไดเร็กทอรี | ข้อกำหนดวงกลมลวด | พี40-ซี2-เอส | พี40-ซี4-เอส |
| สเปค | ความแม่นยำในการวัดซ้ำ (มม.) | ±0.003 | |
| น้ำหนักบรรทุกสูงสุด (กก.) | 20 | 25 | |
| ความเร็วสูงสุด (มม./วินาที) | 2500 | ||
| แรงขับต่อเนื่อง (N) | 80 | 160 | |
| แรงขับสูงสุด (นิวตัน) | 176 | 352 | |
| กระแสไฟฟ้าต่อเนื่อง (แอมแปร์) | 3.3 | 3.3 | |
| กระแสสูงสุด (แขน) | 10.5 | 10.5 | |
| ค่าคงที่ของแรง (N/Arms) | 24.2 | 48.4 | |
| ค่าความเหนี่ยวนำ (มิลลิเฮนรี) | 18.7 | 37.6 | |
| ความต้านทาน (โอห์ม) | 3.4 | 6.8 | |
| ระยะห่างระหว่างขั้วแม่เหล็ก (มม.) | 24 | ||
| การติดตั้งแนวนอน | โหลด | เอ | บี | ซี | |
| โหลด | พี40-ซี2-เอส | 5 กก. | 600 | 500 | 800 |
| 10 กก. | 500 | 300 | 450 | ||
| 15 กก. | 350 | 150 | 300 | ||
| 20 กก. | 250 | 100 | 150 | ||
| พี40-ซี4-เอส | 10 กก. | 500 | 300 | 400 | |
| 15 กก. | 350 | 200 | 250 | ||
| 20 กก. | 250 | 100 | 150 | ||
| 25 กก. | 200 | 100 | 100 | ||
| การติดตั้งบนผนัง | โหลด | เอ | บี | ซี | |
| โหลด | พี40-ซี2-เอส | 5 กก. | 800 | 500 | 550 |
| 10 กก. | 450 | 300 | 450 | ||
| 15 กก. | 300 | 150 | 300 | ||
| 20 กก. | 150 | 100 | 200 | ||
| พี40-ซี4-เอส | 10 กก. | 400 | 300 | 450 | |
| 15 กก. | 250 | 200 | 300 | ||
| 20 กก. | 150 | 100 | 200 | ||
| 25 กก. | 100 | 100 | 100 | ||
| ของฉัน | 462 |
| ส.ส. | 462 |
| นาย | 385 |
| ความเร็ว (เมตร/วินาที) ความเร่ง (G) น้ำหนักบรรทุก (กิโลกรัม) | 1 เมตร/วินาที | 1.5 เมตร/วินาที | 2 เมตร/วินาที | 2.5 เมตร/วินาที | 3 เมตร/วินาที | 3.5 ม./วินาที |
| 5 | 2 | 2 | 2 | 1.8 | 1.7 | 1.5 |
| 10 | 1.3 | 1.3 | 1.2 | 1.2 | 1.1 | 1 |
| 15 | 0.9 | 0.7 | 0.8 | 0.8 | 0.7 | 0.7 |
| 20 | 0.7 | 0.7 | 0.7 | 0.6 | 0.6 | 0.5 |
| ความเร็ว (เมตร/วินาที) ความเร่ง (G) น้ำหนักบรรทุก (กิโลกรัม) | 1 เมตร/วินาที | 1.5 เมตร/วินาที | 2 เมตร/วินาที | 2.5 เมตร/วินาที | 3 เมตร/วินาที | 3.5 ม./วินาที |
| 10 | 2.5 | 2.5 | 2.4 | 2.4 | 2.3 | 1.9 |
| 15 | 1.7 | 1.6 | 1.6 | 1.6 | 1.5 | 1.3 |
| 20 | 1.4 | 1.4 | 1.3 | 1.3 | 1.3 | 1.1 |
| 25 | 1.1 | 1.1 | 1.1 | 1 | 1 | 0.8 |
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | ข้อมูลจำเพาะของมอเตอร์ | ความกว้างของตัว (มม.) | ความสูงของร่างกาย (มม.) | ความแม่นยำในการวัดซ้ำ (มม.) | แรงขับต่อเนื่อง (N) | แรงขับสูงสุด (นิวตัน) | lrms(A) | น้ำหนักบรรทุกสูงสุด (กก.) | ความเร็วสูงสุด (มม./วินาที) *1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| มาตรฐาน | หุ่นยนต์มอเตอร์เชิงเส้น | แอลพีดี12 | พี40-ซี2-เอส | 125 | 80 | ±0.003 | 80 | 176 | 3.3 | 20 | 2500 |
| พี40-ซี4-เอส | 160 | 352 | 3.3 | 25 | |||||||
| แอลพีดี14 | พี44-ซี3-เอส | 135 | 84 | ±0.003 | 144 | 316 | 3.3 | 25 | |||
| พี44-ซี5-พี | 240 | 528 | 6.8 | 50 | |||||||
| แอลพีดี16 | พี64-ซี3-เอส | 155 | 87 | ±0.003 | 264 | 580 | 3.3 | 60 | |||
| พี64-ซี5-พี | 440 | ค.ศ. 1795 | 6.8 | 100 | |||||||
| แอลพีดี20 | พี88-ซี3-เอส | 200 | 93 | ±0.003 | 408 | 897 | 3.3 | 60 | |||
| พี88-ซี6-พี | 816 | ค.ศ. 1795 | 6.8 | 100 |

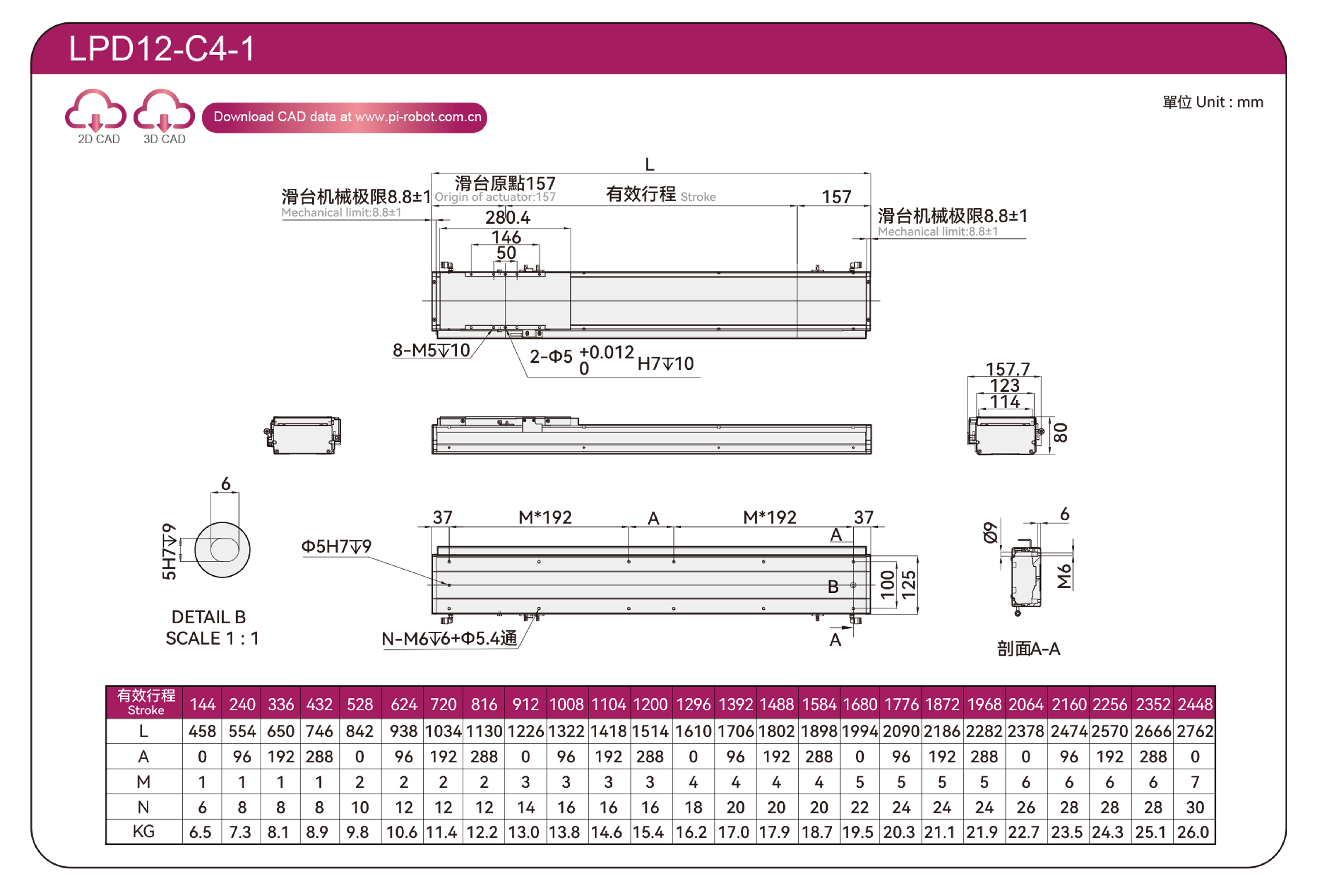

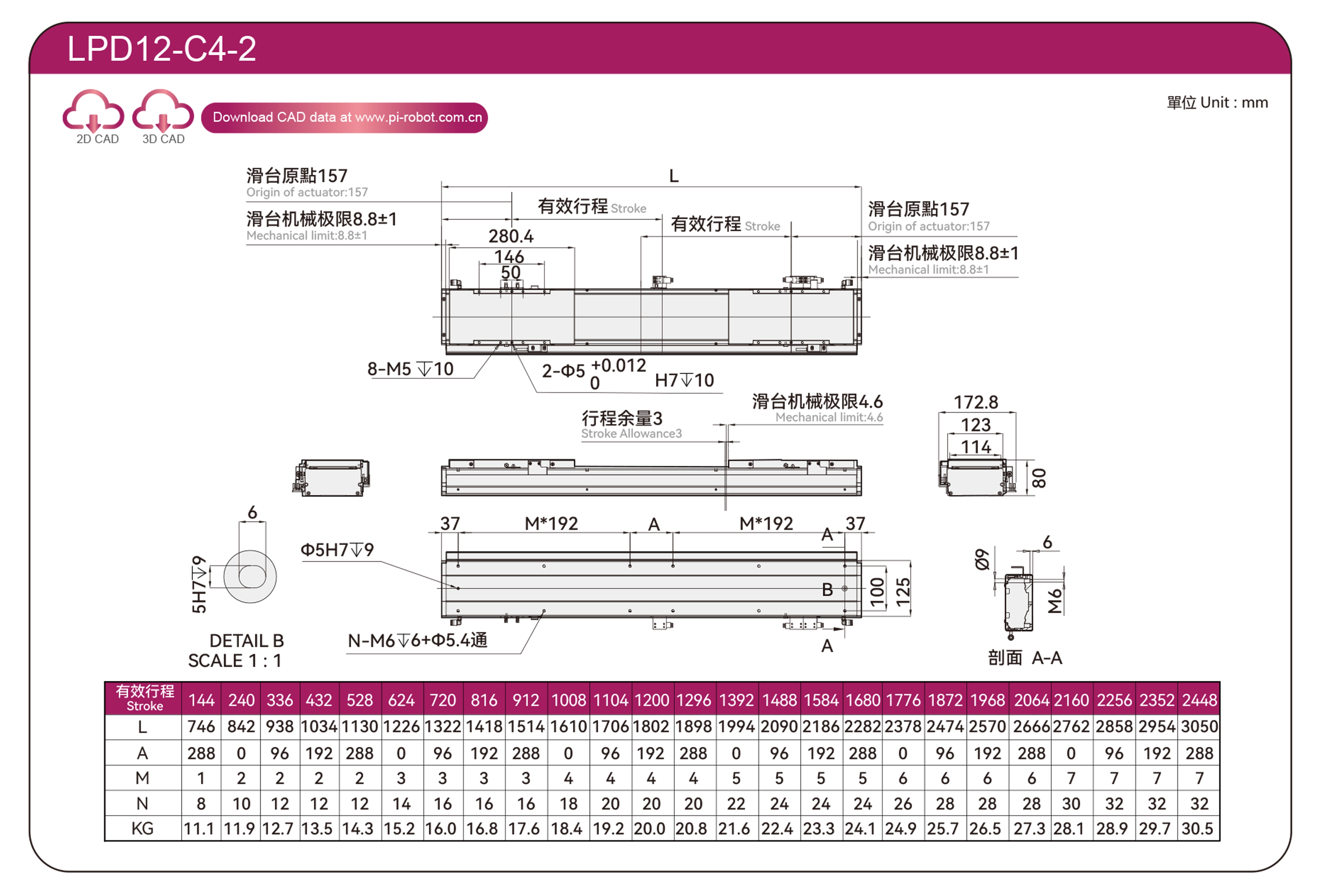

ซี4-1/ซี4-2
