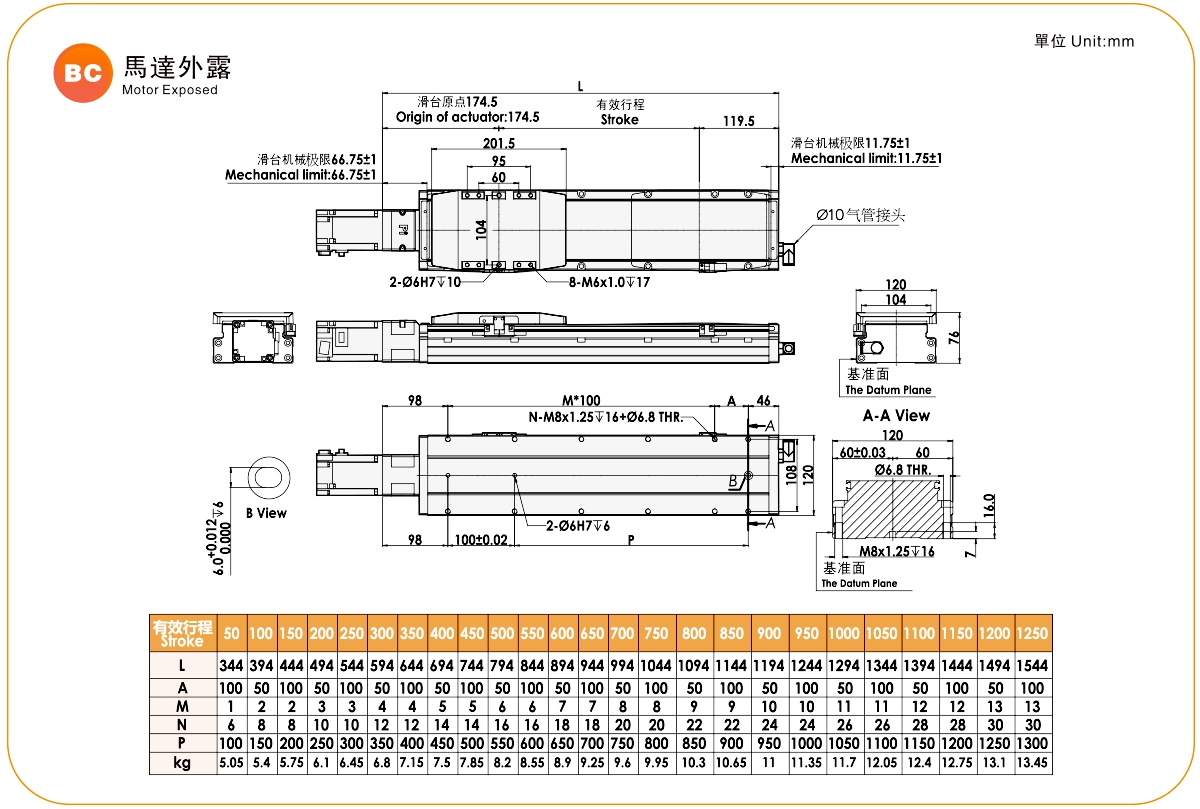

สถานที่ปัจจุบัน：บ้าน > ผลิตภัณฑ์ > แอคชูเอเตอร์บอลสกรูมาตรฐาน > ซีรี่ส์ GRC > จีอาร์ซี12 > มอเตอร์เปิดโล่ง
ความกว้างตัว: 120 มม.
ความแม่นยำในการวัดซ้ำ: ±0.01 มม.
รับน้ำหนักแนวนอนได้: 110 กก.
รับน้ำหนักแนวตั้ง: 33 กก.
ความเร็วสูงสุด: 1600 มม./วินาที
ระยะการเคลื่อนที่: 50-1250 มม.
ตั้งค่าการเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที
ข้อกำหนดมาตรฐานไม่สามารถนำไปใช้กับเครนแบบกลับหัวได้ หากคุณมีความต้องการใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความไว้ทางออนไลน์
ระยะเวลาจัดส่ง: 7-10 วัน
| สเปค | ความแม่นยำในการวัดซ้ำ (มม.) | ±0.01 | ||||
| ระยะเกลียวของบอลสกรู (มม.) | 5 | 10 | 20 | 32 | ||
| ความเร็วสูงสุด (มม./วินาที) ※1 | 250 | 500 | 1000 | 1600 | ||
| น้ำหนักบรรทุกสูงสุด | แนวนอน (กก.) | 110 | 88 | 40 | 30 | |
| แนวตั้ง (กก.) | 33 | 22 | 10 | 8 | ||
| แรงขับที่กำหนด (นิวตัน) | 1388 | 694 | 347 | 218 | ||
| ระยะชัก (มม.) ※2 | 50-1250 มม./ระยะห่าง 50 มม. | |||||
| ชิ้นส่วน | กำลังมอเตอร์เซอร์โว AC (วัตต์) | 400 | ||||
| สกรูบอล Ø (มม.) | ซี7Ø16 | |||||
| รางนำเชิงเส้นที่มีความแข็งแกร่งสูง (มม.) | แอคชูเอเตอร์บอลสกรู | |||||
| ข้อต่อ (มม.) | 10x14 | |||||
| ในตัว | EE-SX674(NPN) | |||||
| การติดตั้งแนวนอน | เอ | บี | ซี | |
| ลีด5 | 60 กก. | 2850 | 250 | 340 |
| 80 กก. | 2100 | 180 | 250 | |
| 110 กก. | 1500 | 120 | 170 | |
| ลีด10 | 30 กก. | 2850 | 490 | 600 |
| 50 กก. | 1700 | 280 | 350 | |
| 88 กก. | 950 | 140 | 190 | |
| ลีด20 | 10 กก. | 3400 | 1250 | 1400 |
| 22 กก. | 1650 | 550 | 620 | |
| 40 กก. | 900 | 290 | 330 | |
| ลีด32 | 15 กก. | 1100 | 570 | 550 |
| 25 กก. | 620 | 330 | 320 | |
| 30 กก. | 520 | 270 | 260 | |
| การติดตั้งบนผนัง | เอ | บี | ซี | |
| ลีด5 | 55 กก. | 280 | 280 | 3300 |
| 75 กก. | 200 | 195 | 2400 | |
| 110 กก. | 130 | 125 | 1550 | |
| ลีด10 | 35 กก. | 400 | 410 | 2500 |
| 55 กก. | 245 | 250 | 1550 | |
| 88 กก. | 150 | 150 | 950 | |
| ลีด20 | 12 กก. | 900 | 1070 | 3000 |
| 20 กก. | 550 | 630 | 1800 | |
| 40 กก. | 260 | 300 | 900 | |
| ลีด32 | 15 กก. | 440 | 570 | 1050 |
| 30 กก. | 210 | 270 | 520 | |
| - | - | - | - | |
| การติดตั้งแนวตั้ง | เอ | ซี | |
| ลีด5 | 15 กก. | 1200 | 1200 |
| 22 กก. | 820 | 820 | |
| 33 กก. | 550 | 550 | |
| ลีด10 | 10 กก. | 1600 | 1600 |
| 14 กก. | 1150 | 1150 | |
| 22 กก. | 730 | 730 | |
| ลีด20 | 7 กก. | 1800 | 1800 |
| 10 กก. | 1250 | 1250 | |
| - | - | - | |
| ลีด32 | 5 กก. | 1600 | 1600 |
| 8 กก. | 1000 | 1000 | |
| - | - | - | |
| ของฉัน | 606 |
| ส.ส. | 606 |
| นาย | 1168 |
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | เอาต์พุตมอเตอร์ (ว) | ความกว้าง (มม.) | ความสามารถในการทำซ้ำ (มม.) | ข้อมูลจำเพาะของบอลสกรู | น้ำหนักบรรทุกสูงสุด (กก.) | ความเร็วสูงสุด (มม./วินาที) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางภายนอก (มม.) | ตะกั่ว (มม.) | แนวนอน | แนวตั้ง | |||||||
| มาตรฐาน | บอลสกรู | จีอาร์ซี 5 | 100 วัตต์ | 54 | ±0.01 | 12 | 2 | 30 | 10 | 100 |
| 5 | 30 | 10 | 250 | |||||||
| 10 | 15 | 5 | 500 | |||||||
| 20 | 10 | 2.5 | 1000 | |||||||
| จีอาร์ซี 8 | 200/400 วัตต์ | 82 | ±0.01 | 16 | 5 | 50 | 15 | 250 | ||
| 10 | 30 | 8 | 500 | |||||||
| 20 | 18 | 3 | 1000 | |||||||
| จีอาร์ซี 12 | 400 วัตต์ | 120 | ±0.01 | 16 | 5 | 110 | 33 | 250 | ||
| 10 | 88 | 22 | 500 | |||||||
| 20 | 40 | 10 | 1000 | |||||||
| 32 | 30 | 8 | 1600 | |||||||
| จีอาร์ซี 15 | 750 วัตต์ | 150 | ±0.01 | 20 | 5 | 120 | 50 | 250 | ||
| 10 | 120 | 40 | 500 | |||||||
| 20 | 83 | 25 | 1000 | |||||||
| 40 | 43 | 12 | 2000 | |||||||
