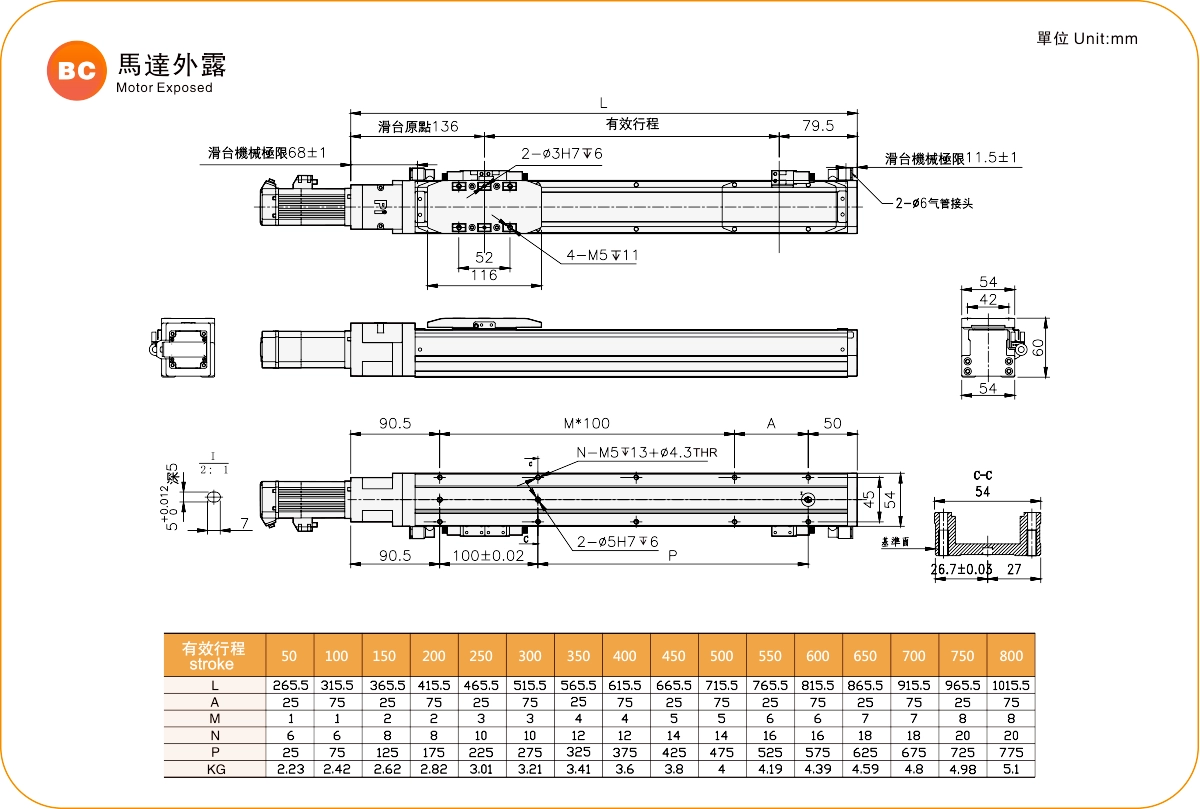

สถานที่ปัจจุบัน：บ้าน > ผลิตภัณฑ์ > แอคชูเอเตอร์บอลสกรูมาตรฐาน > ซีรี่ส์ GRC > จีอาร์ซี5 > มอเตอร์เปิดโล่ง
ความกว้างของตัวตัวเรือน: 54 มม.
ความแม่นยำในการวัดซ้ำ: ±0.01 มม.
รับน้ำหนักแนวนอนได้: 30 กก.
รับน้ำหนักแนวตั้ง: 10 กก.
ความเร็วสูงสุด: 1000 มม./วินาที
ระยะการเคลื่อนที่: 50-800 มม.
ตั้งค่าการเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที
ข้อกำหนดมาตรฐานไม่สามารถนำไปใช้กับเครนแบบกลับหัวได้ หากคุณมีความต้องการใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความไว้ทางออนไลน์
ระยะเวลาจัดส่ง: 7-10 วัน
| สเปค | ความแม่นยำในการวัดซ้ำ (มม.) | ±0.01 | ||||
| ระยะเกลียวของบอลสกรู (มม.) | 2 | 5 | 10 | 20 | ||
| ความเร็วสูงสุด (มม./วินาที) | 100 | 250 | 500 | 1000 | ||
| น้ำหนักบรรทุกสูงสุด | แนวนอน (กก.) | 30 | 30 | 15 | 10 | |
| แนวตั้ง (กก.) | 10 | 10 | 5 | 2.5 | ||
| แรงขับที่กำหนด (นิวตัน) | 854 | 341 | 170 | 85 | ||
| ระยะชัก (มม.) | 50-800 มม./ระยะห่าง 50 มม. | |||||
| ชิ้นส่วน | กำลังมอเตอร์เซอร์โว AC (วัตต์) | 100 | ||||
| สกรูบอล Ø (มม.) | ซี7Ø12 | |||||
| ข้อต่อ (มม.) | 7x8 | |||||
| เซ็นเซอร์บ้าน | ข้างนอก | EE-SX674(NPN) | ||||
| การติดตั้งแนวนอน | เอ | บี | ซี | |
| ลีด2 | 10 กก. | 900 | 100 | 135 |
| 20 กก. | 700 | 45 | 60 | |
| 30 กก. | 550 | 25 | 35 | |
| ลีด5 | 10 กก. | 655 | 75 | 100 |
| 20 กก. | 440 | 32 | 45 | |
| 30 กก. | 270 | 19 | 25 | |
| ลีด10 | 5 กก. | 600 | 145 | 185 |
| 10 กก. | 370 | 70 | 85 | |
| 15 กก. | 250 | 42 | 52 | |
| ลีด20 | 5 กก. | 320 | 120 | 130 |
| 8 กก. | 220 | 70 | 00 | |
| 10 กก. | 175 | 55 | 60 | |
| การติดตั้งบนผนัง | เอ | บี | ซี | |
| ลีด2 | 10 กก. | 135 | 100 | 900 |
| 20 กก. | 60 | 45 | 700 | |
| 30 กก. | 37 | 27 | 550 | |
| ลีด5 | 10 กก. | 100 | 75 | 650 |
| 20 กก. | 45 | 32 | 420 | |
| 30 กก. | 25 | 19 | 260 | |
| ลีด10 | 5 กก. | 180 | 145 | 600 |
| 10 กก. | 85 | 68 | 370 | |
| 15 กก. | 52 | 42 | 250 | |
| ลีด20 | 5 กก. | 130 | 120 | 320 |
| 8 กก. | 75 | 70 | 220 | |
| 10 กก. | 60 | 55 | 170 | |
| การติดตั้งแนวตั้ง | เอ | ซี | |
| ลีด2 | 6 กก. | 180 | 180 |
| 8 กก. | 135 | 135 | |
| 10 กก. | 110 | 110 | |
| ลีด5 | 6 กก. | 145 | 145 |
| 8 กก. | 110 | 110 | |
| 10 กก. | 90 | 90 | |
| ลีด10 | 1 กก. | 800 | 800 |
| 3 กก. | 260 | 260 | |
| 5 กก. | 155 | 155 | |
| ลีด2 | 1 กก. | 600 | 600 |
| 2 กก. | 300 | 300 | |
| 2.5 กก. | 250 | 250 | |
| ของฉัน | 103 |
| ส.ส. | 103 |
| นาย | 144 |
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | เอาต์พุตมอเตอร์ (ว) | ความกว้าง (มม.) | ความสามารถในการทำซ้ำ (มม.) | ข้อมูลจำเพาะของบอลสกรู | น้ำหนักบรรทุกสูงสุด (กก.) | ความเร็วสูงสุด (มม./วินาที) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางภายนอก (มม.) | ตะกั่ว (มม.) | แนวนอน | แนวตั้ง | |||||||
| มาตรฐาน | บอลสกรู | จีอาร์ซี 5 | 100 วัตต์ | 54 | ±0.01 | 12 | 2 | 30 | 10 | 100 |
| 5 | 30 | 10 | 250 | |||||||
| 10 | 15 | 5 | 500 | |||||||
| 20 | 10 | 2.5 | 1000 | |||||||
| จีอาร์ซี 8 | 200/400 วัตต์ | 82 | ±0.01 | 16 | 5 | 50 | 15 | 250 | ||
| 10 | 30 | 8 | 500 | |||||||
| 20 | 18 | 3 | 1000 | |||||||
| จีอาร์ซี 12 | 400 วัตต์ | 120 | ±0.01 | 16 | 5 | 110 | 33 | 250 | ||
| 10 | 88 | 22 | 500 | |||||||
| 20 | 40 | 10 | 1000 | |||||||
| 32 | 30 | 8 | 1600 | |||||||
| จีอาร์ซี 15 | 750 วัตต์ | 150 | ±0.01 | 20 | 5 | 120 | 50 | 250 | ||
| 10 | 120 | 40 | 500 | |||||||
| 20 | 83 | 25 | 1000 | |||||||
| 40 | 43 | 12 | 2000 | |||||||

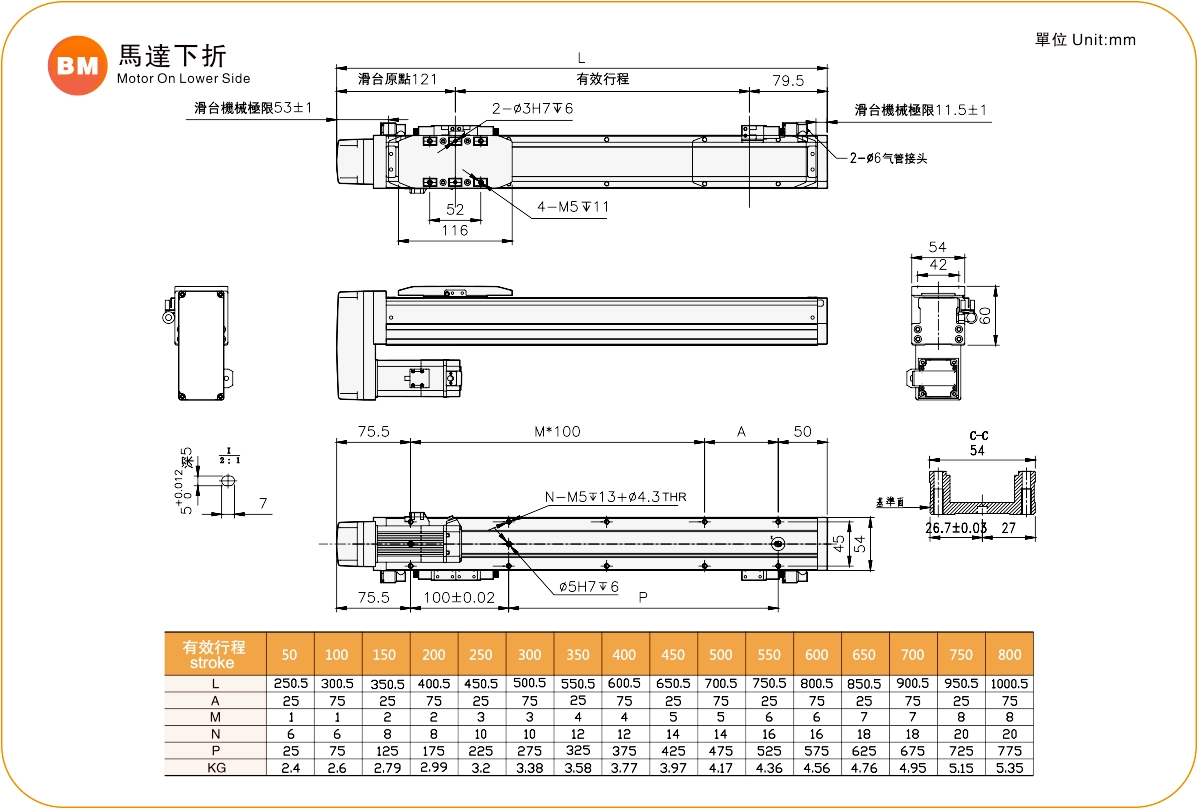

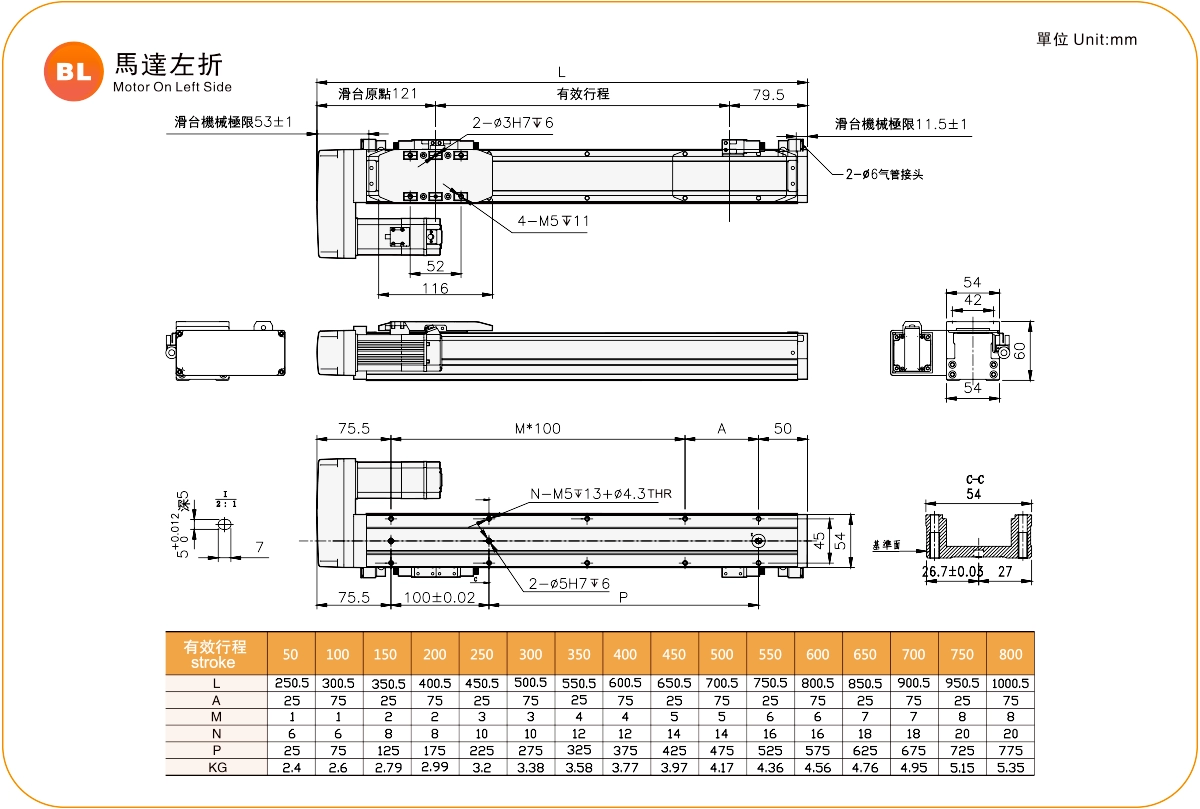

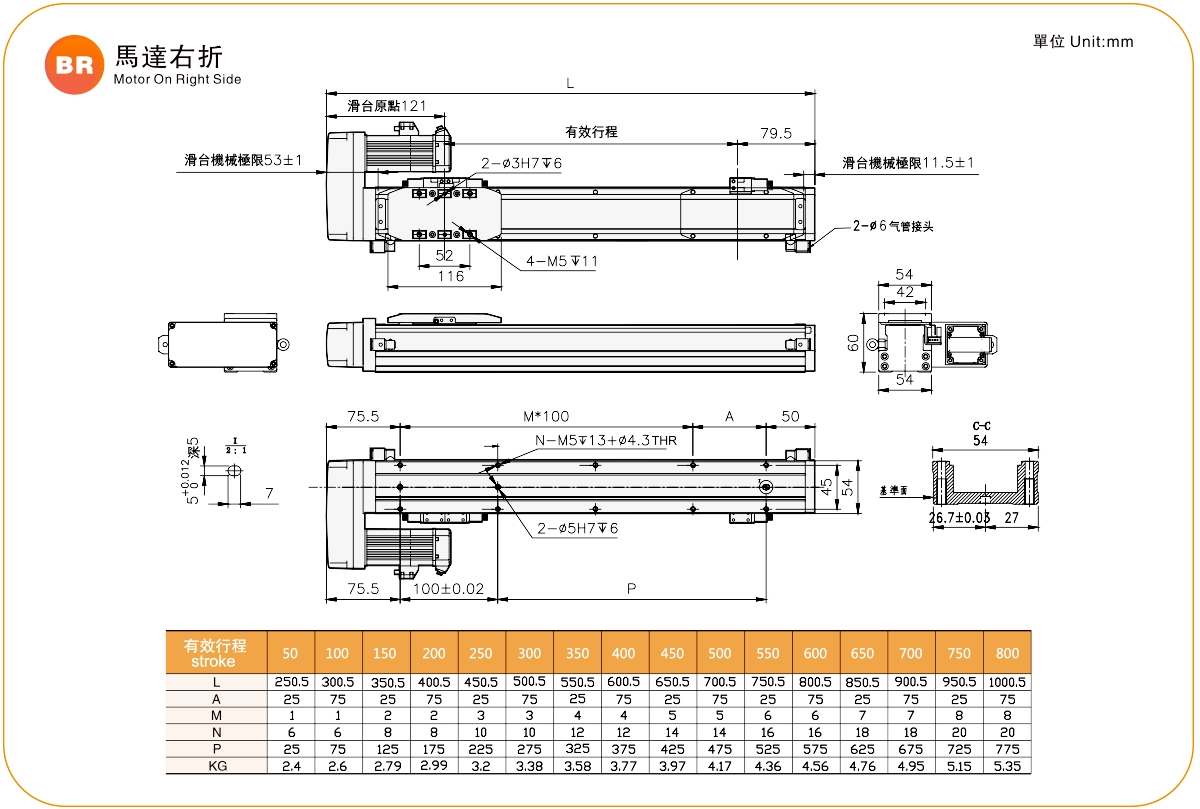

มอเตอร์ด้านซ้าย / มอเตอร์ด้านขวา
ไฟล์ PDF
