ความกว้างของตัวบอดี้: 178-76 มม.

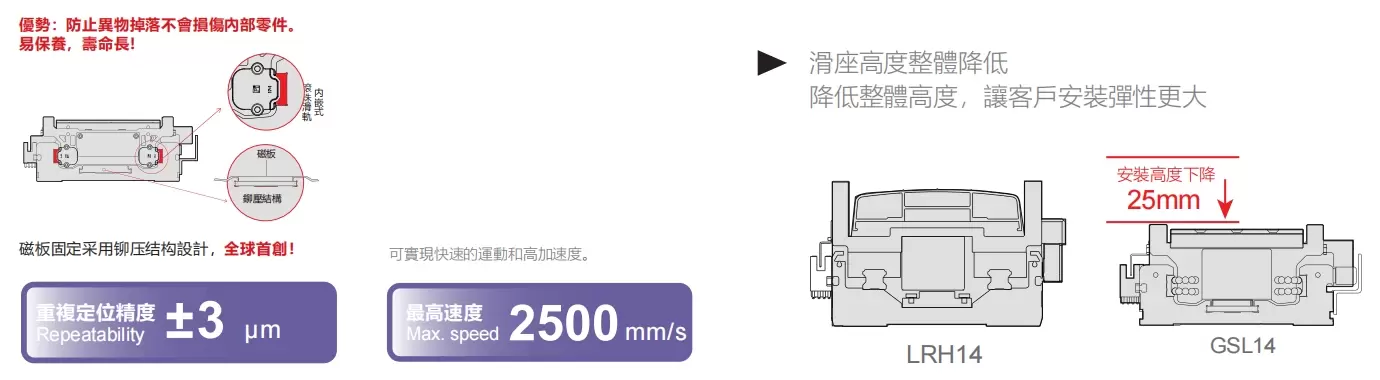

ความแม่นยำในการวัดซ้ำ: ±0.003 มม.
P64-C1 รับน้ำหนักได้: 23 กก.
P64-C3 รับน้ำหนักได้: 70 กก.
ความเร็วสูงสุด: 2500 มม./วินาที

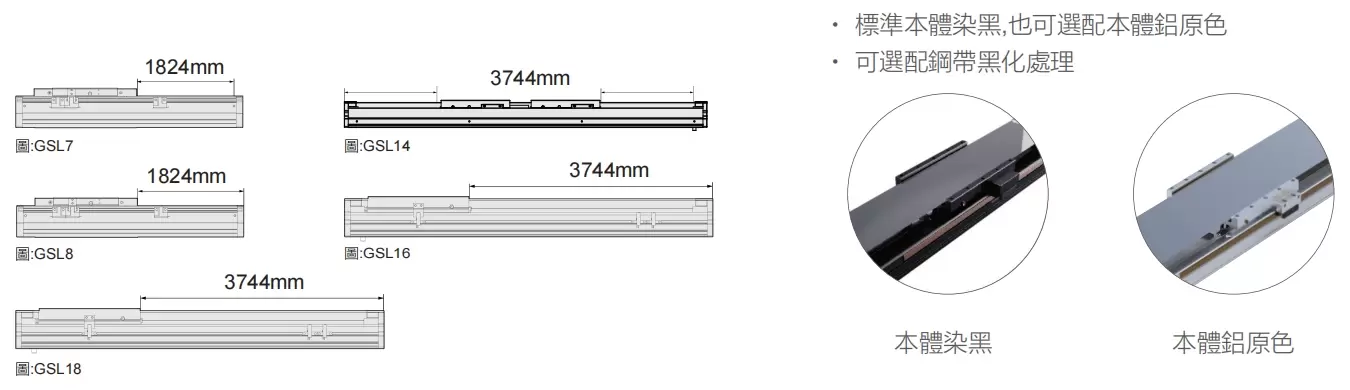

ระยะการเลื่อน: 96-3744 มม.
| ไดเร็กทอรี | ข้อกำหนดวงกลมลวด | พี88-ซี1 | พี88-ซี3 |
| สเปค | ความแม่นยำในการวัดซ้ำ (มม.) | ±0.003 | |
| น้ำหนักบรรทุกสูงสุด (กก.) | 23 | 70 | |
| ความเร็วสูงสุด (มม./วินาที) | 2500 | ||
| แรงขับต่อเนื่อง (N) | 136 | 408 | |
| แรงขับสูงสุด (นิวตัน) | 299 | 897 | |
| กระแสไฟฟ้าต่อเนื่อง (แอมแปร์) | 3.3 | 3.3 | |
| กระแสสูงสุด (แขน) | 10.5 | 10.5 | |
| ค่าคงที่ของแรง (N/Arms) | 41.5 | 123.6 | |
| ค่าความเหนี่ยวนำ (มิลลิเฮนรี) | 24.5 | 73.4 | |
| ความต้านทาน (โอห์ม) | 4.2 | 12.6 | |
| ระยะห่างระหว่างขั้วแม่เหล็ก (มม.) | 24 | ||
| การติดตั้งแนวนอน | โหลด | เอ | บี | ซี | |
| โหลด | พี88-ซี1 | 10 กก. | 130 | 100 | 100 |
| 13 กก. | 90 | 80 | 80 | ||
| 17 กก. | 70 | 60 | 60 | ||
| 20 กก. | 60 | 50 | 50 | ||
| 23 กก. | 50 | 40 | 40 | ||
| พี88-ซี3 | 30 กก. | 160 | 120 | 120 | |
| 40 กก. | 110 | 95 | 95 | ||
| 50 กก. | 100 | 70 | 70 | ||
| 60 กก. | 70 | 60 | 60 | ||
| 70 กก. | 60 | 50 | 50 | ||
| การติดตั้งบนผนัง | โหลด | เอ | บี | ซี | |
| โหลด | พี88-ซี1 | 10 กก. | 100 | 100 | 130 |
| 13 กก. | 80 | 80 | 90 | ||
| 17 กก. | 60 | 60 | 70 | ||
| 20 กก. | 50 | 50 | 60 | ||
| 23 กก. | 40 | 40 | 50 | ||
| พี88-ซี3 | 30 กก. | 120 | 120 | 160 | |
| 40 กก. | 95 | 95 | 110 | ||
| 50 กก. | 70 | 70 | 100 | ||
| 60 กก. | 60 | 60 | 70 | ||
| 70 กก. | 50 | 50 | 60 | ||
| ทิศทาง | พี64-ซี1 | พี64-ซี3 |
| ของฉัน | 283 | 1403 |
| ส.ส. | 283 | 1403 |
| นาย | 1503 | 3383 |
| ความเร็ว (เมตร/วินาที) ความเร่ง (G) น้ำหนักบรรทุก (กิโลกรัม) | 1 เมตร/วินาที | 1.5 เมตร/วินาที | 2 เมตร/วินาที | 2.5 เมตร/วินาที | 3 เมตร/วินาที | 3.5 ม./วินาที |
| 10 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.5 |
| 13 | 1.4 | 1.4 | 1.4 | 1.3 | 1.3 | 1.23 |
| 17 | 1.1 | 1.1 | 1.1 | 1 | 1 | 0.9 |
| 20 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.8 |
| 23 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.7 |
| ความเร็ว (เมตร/วินาที) ความเร่ง (G) น้ำหนักบรรทุก (กิโลกรัม) | 1 เมตร/วินาที | 1.5 เมตร/วินาที | 2 เมตร/วินาที | 2.5 เมตร/วินาที |
| 30 | 2.1 | 1.9 | 1.1 | 0.5 |
| 40 | 1.7 | 1.3 | 0.8 | 0.4 |
| 50 | 1.4 | 1.1 | 0.6 | 0.3 |
| 60 | 1.2 | 0.9 | 0.5 | 0.2 |
| 70 | 1.1 | 0.8 | 0.4 | 0.2 |
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | ข้อมูลจำเพาะของมอเตอร์ | ความกว้างของตัว (มม.) | ความสูงของร่างกาย (มม.) | ความแม่นยำในการวัดซ้ำ (มม.) | แรงขับต่อเนื่อง (N) | แรงขับสูงสุด (นิวตัน) | lrms(A) | น้ำหนักบรรทุกสูงสุด (กก.) | ความเร็วสูงสุด (มม./วินาที) *1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| มาตรฐาน | หุ่นยนต์มอเตอร์เชิงเส้น | จีเอสแอล7 | พี27-ซี1 | 75 | 65 | ±0.003 | 26 | 57 | 3.3 | 6 | 2500 |
| พี27-ซี2 | 52 | 114 | 3.3 | 10 | |||||||
| จีเอสแอล8 | พี35-ซี1 | 87 | 65 | ±0.003 | 40 | 88 | 3.3 | 10 | |||
| พี35-ซี2 | 80 | 176 | 3.3 | 20 | |||||||
| จีเอสแอล14 | พี44-ซี1 | 134 | 70 | ±0.003 | 48 | 105 | 3.3 | 11 | |||
| พี44-ซี3 | 144 | 315 | 3.3 | 25 | |||||||
| จีเอสแอล16 | พี64-ซี1 | 154 | 70 | ±0.003 | 88 | 193 | 3.3 | 20 | |||
| พี64-ซี3 | 264 | 580 | 3.3 | 50 | |||||||
| จีเอสแอล18 | พี88-ซี1 | 178 | 76 | ±0.003 | 136 | 299 | 3.3 | 23 | |||
| พี88-ซี3 | 408 | 897 | 3.3 | 70 |
