สถานที่ปัจจุบัน：บ้าน > ผลิตภัณฑ์ > ตัวกระตุ้นตัวถังเหล็กแบบบูรณาการ > เคเคเอส ซีรีส์ > เคเคเอส60 > การเชื่อมต่อโดยตรง

น้ำหนักเบาและอายุการใช้งานยาวนาน

ความกว้างของร่างกาย：60มม

ความสามารถในการทำซ้ำ：±0.003มม

โหลดแนวนอน：150กก

โหลดแนวตั้ง：55กก

ความเร็วสูงสุด：250 มม./วินาที

ช่วงการเดินทาง: 800-2600 มม

ตั้งค่าความเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที

ข้อกำหนดมาตรฐานไม่สามารถใช้กับการใช้เครนแบบกลับหัวได้ หากคุณมีข้อกำหนดใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความออนไลน์

เวลาจัดส่ง: 7-10 วัน

ไฟล์ PDF

ดาวน์โหลด 3 มิติ

Cadenas3 Ddownload

อุปกรณ์เสริมเพิ่มเติม

ฝาครอบอะลูมิเนียมและปลอกยืดไสลด์: สามารถป้องกันวัตถุแปลกปลอมและสิ่งสกปรกเข้าสู่หุ่นยนต์อุตสาหกรรม KKS และส่งผลต่ออายุการใช้งาน ความแม่นยำ และความราบรื่น หน้า
แปลนการเชื่อมต่อมอเตอร์: สามารถล็อคมอเตอร์ประเภทต่างๆ เข้ากับหุ่นยนต์อุตสาหกรรม KKS
ลิมิตสวิตช์: ให้กลไกความปลอดภัยสำหรับการวางตำแหน่งตัวเลื่อน การสตาร์ทจุดเริ่มต้น และป้องกันไม่ให้ตัวเลื่อนเกินระยะการเคลื่อนที่

อุปกรณ์เสริมเพิ่มเติม

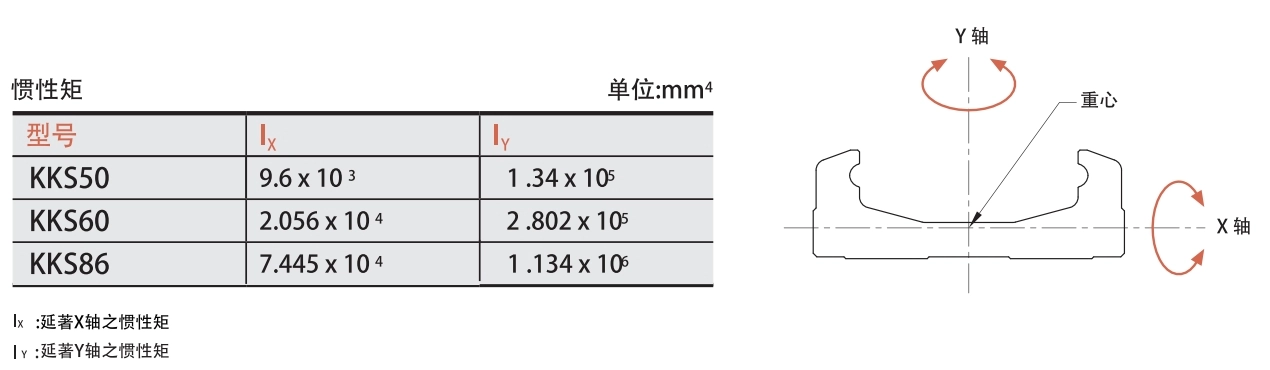

โครงสร้างสนามแข่งใช้ส่วนตัดขวางรูปตัว U และได้รับการออกแบบโดยใช้ซอฟต์แวร์วิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์เพื่อให้ได้จุดสมดุลระหว่างปริมาตรและความแข็งแกร่ง ทำให้สนามแข่งมีความแข็งแกร่ง กะทัดรัด และน้ำหนักเบาสูง

โหลดเท่ากันสี่ทิศทาง

ระบบไหลย้อนระหว่างรางและตัวเลื่อนใช้การออกแบบฟันเกอเธ่ 2 แถวสำหรับพื้นผิวสัมผัสระหว่างลูกบอลกับร่องลูกบอล โดยมีลักษณะของมุมสัมผัส 45 องศา การออกแบบนี้ช่วยให้หุ่นยนต์อุตสาหกรรม KKS สามารถรับน้ำหนักได้เท่ากันในทุกทิศทาง

การทำให้เป็นโมดูล

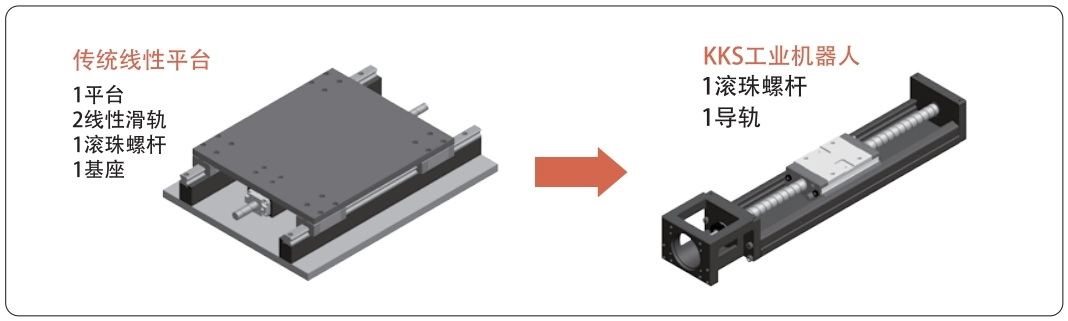

หุ่นยนต์อุตสาหกรรมของ KKS ใช้การออกแบบโมดูลาร์ โดยผสานรวมบอลสกรูและรางเลื่อนเชิงเส้น ซึ่งสามารถลดข้อเสียของแพลตฟอร์มการสั่งงานแบบดั้งเดิม เช่น การเลือก การติดตั้ง และการสอบเทียบส่วนประกอบการนำทางและการขับขี่ ปริมาณมาก และการประมาณพื้นที่
ดังนั้นหุ่นยนต์อุตสาหกรรมของ KKS จึงสามารถนำเสนอคุณสมบัติต่างๆ เช่น การเลือกที่รวดเร็ว การติดตั้ง ขนาดกะทัดรัด และความแข็งแกร่งสูง ซึ่งสามารถลดพื้นที่การใช้งานและเวลาของลูกค้าได้อย่างมาก

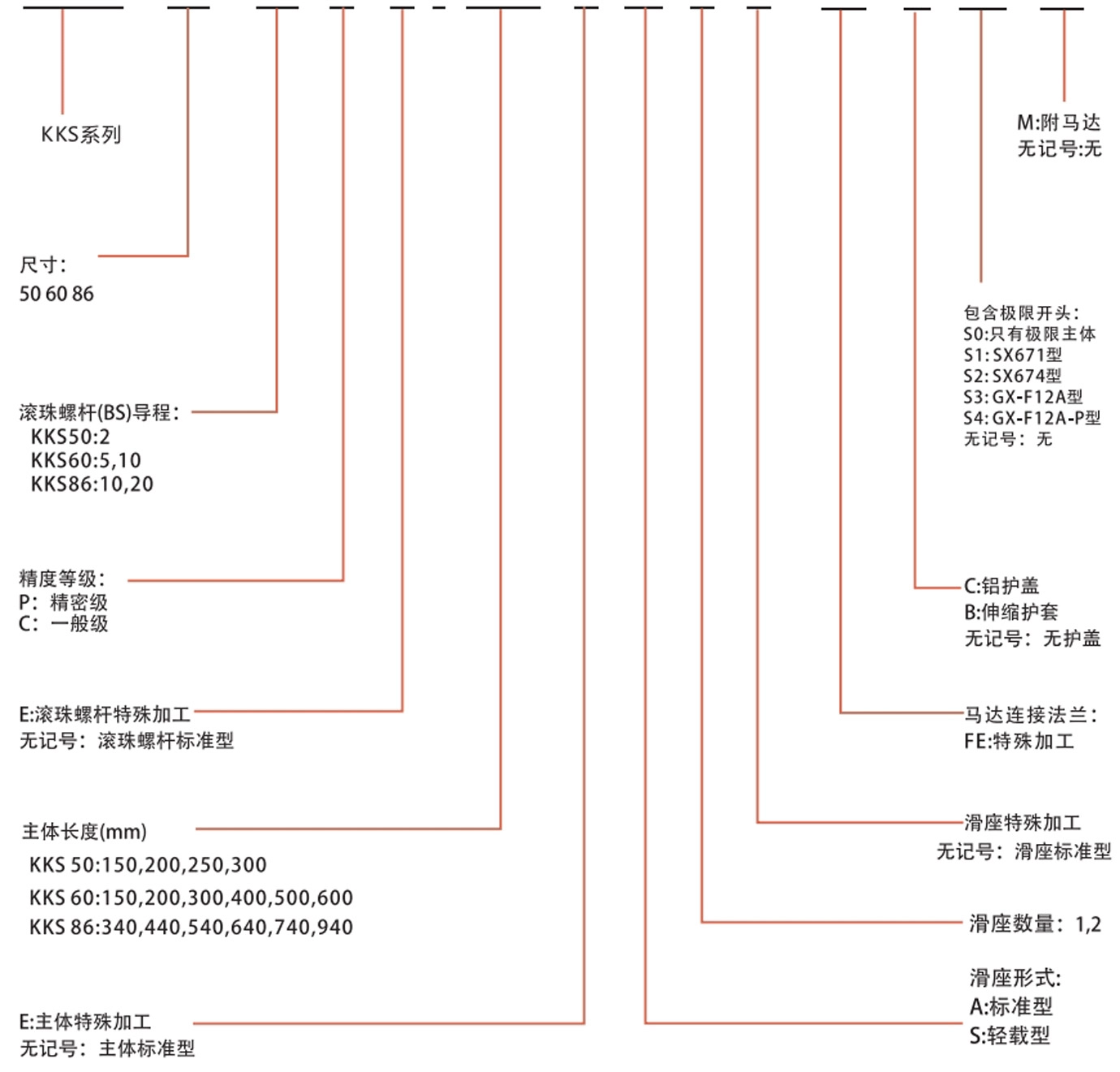

วิธีการสั่งซื้อ

KKS 60 10 P E - 400 E A 2 E - FO C SO M

ข้อกำหนดโหลด

แบบอย่าง		บอลสกรู				รางนำเชิงเส้น

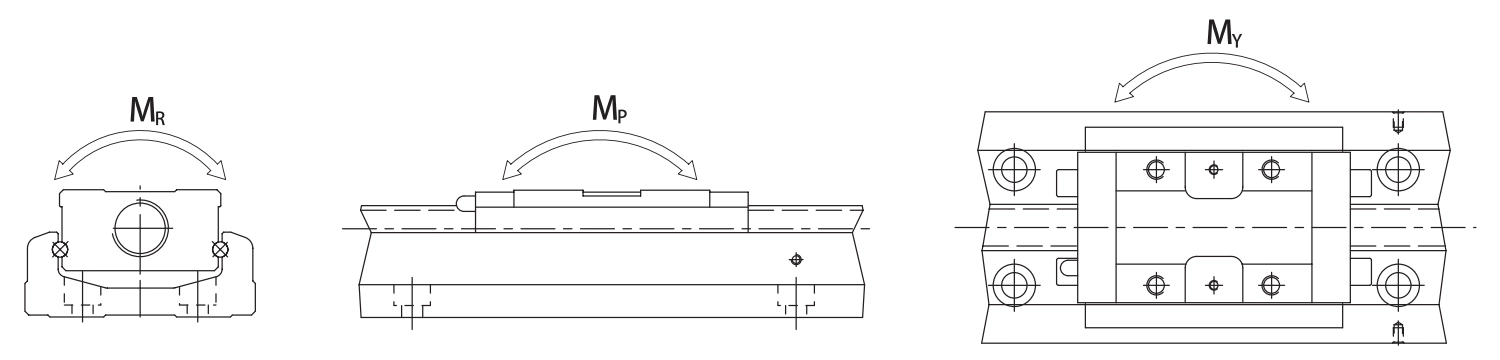

		เส้นผ่านศูนย์กลางภายนอกที่กำหนด (มม.)	ตะกั่วสกรู (มม.)	โหลดพิกัดไดนามิกพื้นฐาน(N)	โหลดพิกัดคงที่ขั้นพื้นฐาน (N)	โหลดพิกัดไดนามิกพื้นฐาน(N)		โหลดพิกัดคงที่ขั้นพื้นฐาน (N)		โมเมนต์คงที่ที่อนุญาต
				โหลดพิกัดไดนามิกพื้นฐาน(N)	โหลดพิกัดคงที่ขั้นพื้นฐาน (N)	โหลดพิกัดไดนามิกพื้นฐาน(N)		โหลดพิกัดคงที่ขั้นพื้นฐาน (N)		สนาม MP(Nm)				สวิงของฉัน(Nm)				MR กลิ้ง (Nm)
						ก	ส	ก	ส	A1	A2	S1	เอส2	A1	A2	S1	เอส2	A1	A2	S1	เอส2
เคเคเอส5002	เกรดความแม่นยำ	8	2	2136	3489	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
เคเคเอส5002	ระดับทั่วไป	8	2	1813	2910	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
เคเคเอส5006	เกรดความแม่นยำ	8	6	2050	2913	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
เคเคเอส5006	ระดับทั่วไป	8	6	พ.ศ. 2406	2619	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
เคเคเอส6005	เกรดความแม่นยำ	12	5	3744	6243	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
เคเคเอส6005	ระดับทั่วไป	12	5	3377	5625	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
เคเคเอส6010	เกรดความแม่นยำ	12	10	2410	3743	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
เคเคเอส6010	ระดับทั่วไป	12	10	2107	3234	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
เคเคเอส8610	เกรดความแม่นยำ	16	10	7144	12642	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
เคเคเอส8610	ระดับทั่วไป	16	10	6429	11387	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
เคเคเอส8620	เกรดความแม่นยำ	16	20	4645	7655	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
เคเคเอส8620	ระดับทั่วไป	16	20	4175	6889	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694

ดัชนีข้อมูลจำเพาะของแอคชูเอเตอร์ไฟฟ้า

แบบอย่าง	ความยาวแทร็ก	ความสามารถในการทำซ้ำของการแปล		ความแม่นยำของตำแหน่ง		การเดินขนานกัน		แรงบิดเริ่มต้นสูงสุด (N-cm)
แบบอย่าง	ความยาวแทร็ก	เกรดความแม่นยำ	ระดับทั่วไป	เกรดความแม่นยำ	ระดับทั่วไป	เกรดความแม่นยำ	ระดับทั่วไป	เกรดความแม่นยำ	ระดับทั่วไป
เคเคเอส50	150	±0.003	±0.01	0.02	-	0.01	-	4	2
	200
	250
	300
เคเคเอส60	150	±0.003	±0.01	0.02	-	0.01	-	15	7
	200
	300
	400
	500	±0.003	±0.01	0.025	-	0.015	-	15	7
	600	±0.003	±0.01	0.025	-	0.015	-	15	7
เคเคเอส86	340	±0.003	±0.01	0.025	-	0.015	-	15	10
	440
	540
	640
	740	±0.003	±0.01	0.03	-	0.02	-	17	10
	940	±0.003	±0.01	0.04	-	0.03	-	25	10

แบบอย่าง	ตะกั่วบอลสกรู (มม.)	ความยาวราง L2 (มม.)	ความเร็ว(มม./วินาที)
แบบอย่าง	ตะกั่วบอลสกรู (มม.)	ความยาวราง L2 (มม.)	เกรดความแม่นยำ	ระดับทั่วไป
เคเคเอส50	02	150	270	270
		200	270	270
		250	270	270
		300	270	270
	06	150	270	270
		200	270	270
		250	270	270
		300	270	270
เคเคเอส60	05	150	550	390
		200	550	390
		300	550	390
		400	550	390
		500	550	390
		600	340	340
	10	150	1100	790
		200	1100	790
		300	1100	790
		400	1100	790
		500	1100	790
		600	670	670
เคเคเอส86	10	340	740	520
		440	740	520
		540	740	520
		640	740	520
		740	740	520
		940	610	430
	20	340	1480	1,050
		440	1480	1,050
		540	1480	1,050
		640	1480	1,050
		740	1480	1,050
		940	1220	870

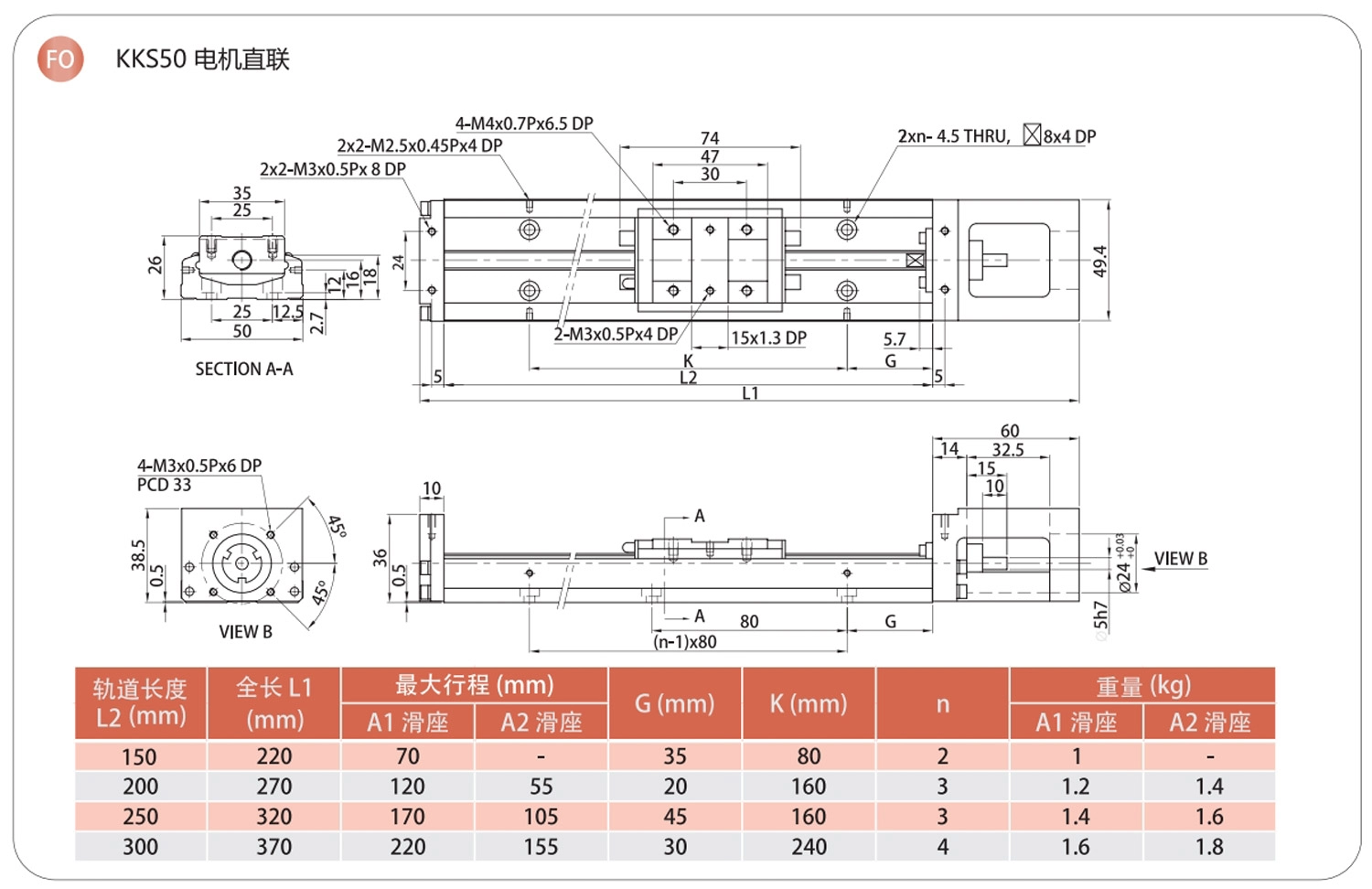

FO-BC/HO-BC
