สถานที่ปัจจุบัน：บ้าน > ผลิตภัณฑ์ > แอคชูเอเตอร์บอลสกรูมาตรฐาน > ซีรี่ส์ RMH > อาร์เอ็มเอช28 > มอเตอร์เปิดโล่ง

น้ำหนักเบาและใช้งานได้ยาวนาน

ความแม่นยำในการวัดซ้ำ: ±0.01 มม.

รับน้ำหนักแนวนอนได้: 320 กก.

รับน้ำหนักแนวตั้งได้: 150 กก.

ความเร็วสูงสุด: 1600 มม./วินาที

ระยะชัก: 100-1950 มม.

ตั้งค่าการเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที

ข้อกำหนดมาตรฐานไม่สามารถนำไปใช้กับเครนแบบกลับหัวได้ หากคุณมีความต้องการใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความไว้ทางออนไลน์

ระยะเวลาจัดส่ง: 7-10 วัน

ไฟล์ PDF

ดาวน์โหลด 3 มิติ

Cadenas3 Ddownload

รูปแบบที่นั่งเลื่อนที่หลากหลาย

ตัวเรือนและรางเลื่อนขึ้นรูปเป็นชิ้นเดียวกัน ซึ่งช่วยแก้ปัญหาเรื่องความแข็งแรงที่ไม่ดี และลดความกว้าง ทำให้พื้นที่ติดตั้งอุปกรณ์เล็กลง เป็นดีไซน์หัวฉีดน้ำมันเชื้อเพลิงที่ได้รับการจดสิทธิบัตรเพียงหนึ่งเดียวในอุตสาหกรรม โดยใช้หัวฉีดน้ำมันเชื้อเพลิงเพียงหัวเดียวบนรางเลื่อนเพื่อฉีดน้ำมัน สามารถฉีดน้ำมันพร้อมๆ กับบำรุงรักษาน็อตและรางเลื่อนหลายชุด ทำให้การบำรุงรักษาสะดวกและประหยัดเวลามากขึ้น ทิศทางการติดตั้งหัวฉีดน้ำมันเชื้อเพลิงสามารถเลือกได้ตามความต้องการของลูกค้า

ตัวถังที่มีความแข็งแรงสูง / ฝาครอบด้านบนที่มีความแข็งแรงสูง

ตัวถังที่มีความแข็งแรงสูง: สำรวจการใช้โครงสร้างอลูมิเนียมอัดขึ้นรูปแบบบูรณาการและได้อัตราส่วนความแข็งแรงต่อน้ำหนักที่ดีที่สุดผ่านการวิเคราะห์องค์ประกอบ ฝาครอบด้านบนป้องกันการพันกัน: ด้วยการออกแบบป้องกันการพันกันเป็นพิเศษ ฝาครอบด้านบนจึงไม่บิดงอหรือเสียรูปได้ง่ายระหว่างการใช้งานระยะไกล

แบรนด์มอเตอร์

สามารถใช้งานร่วมกับเซอร์โวมอเตอร์จากหลากหลายยี่ห้อ มีตำแหน่งการติดตั้งมอเตอร์หลายทิศทางให้เลือก ทำให้การออกแบบเครื่องจักรมีความยืดหยุ่นมากขึ้น

แบรนด์มอเตอร์

เกลียวตะกั่ว ยี่ห้อ Screw ไม่มีที่นั่งให้เลือก

สามารถเลือกคุณสมบัติและยี่ห้อของสกรูที่เหมาะสมได้ตามความแม่นยำและความเร็วที่แตกต่างกัน

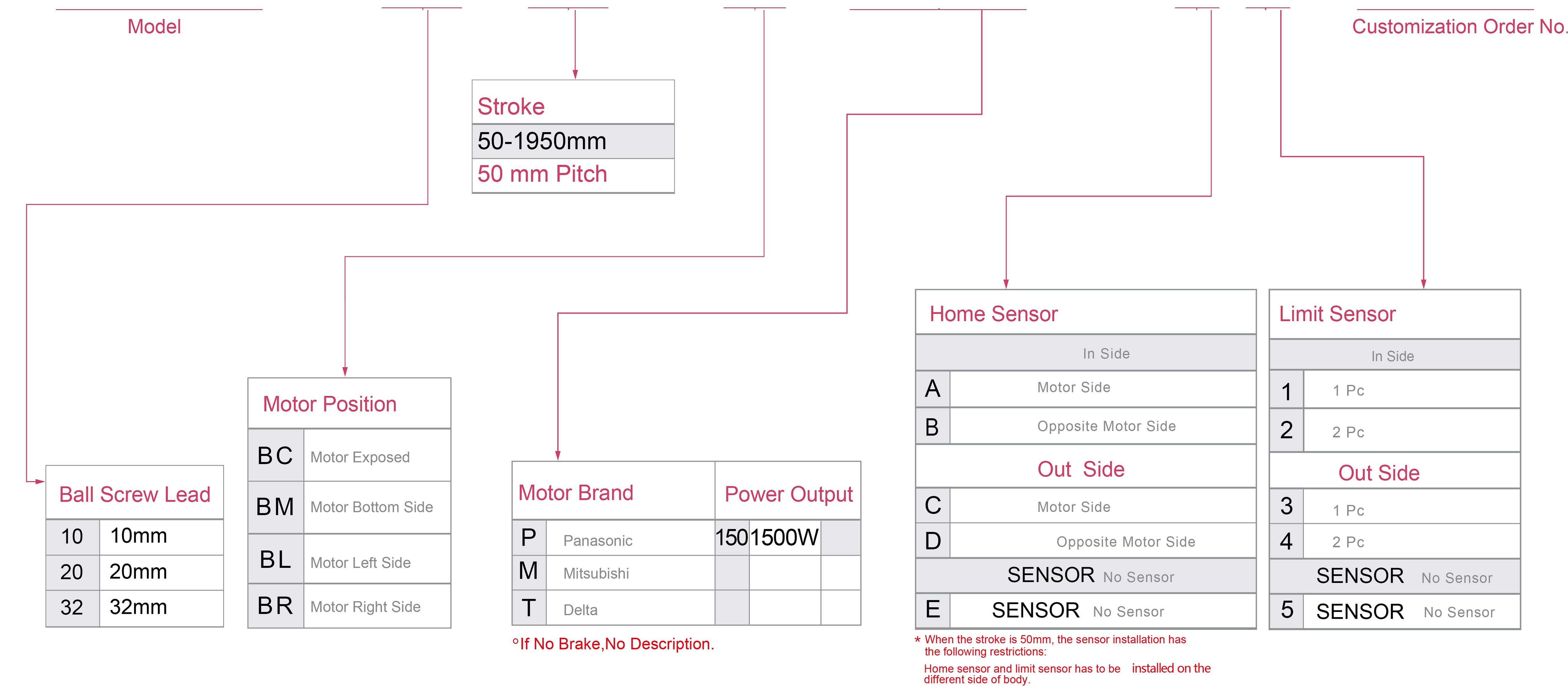

วิธีการสั่งซื้อ

RMH28 - L10-100- BC -M150B - C4 -0001

ข้อกำหนด

สเปค	ความแม่นยำในการวัดซ้ำ (มม.)		±0.01
	ระยะเกลียวของบอลสกรู (มม.)		5	10	20	40
	ความเร็วสูงสุด (มม./วินาที)		250	500	1000	2000
	น้ำหนักบรรทุกสูงสุด	แนวนอน (กก.)	120	110	75	22
		แนวตั้ง (กก.)	40	30	14	7
	แรงขับที่กำหนด (นิวตัน)		1388	694	347	174
	ระยะชัก (มม.)		100-1950 มม./ระยะห่าง 50 มม.
ชิ้นส่วน	กำลังมอเตอร์เซอร์โว AC (วัตต์)		1500 วัตต์
	สกรูบอล Ø (มม.)		ซี7Ø32
	รางเลื่อนเชิงเส้นที่มีความแข็งแรงสูง (มม.)		30
	ข้อต่อ (มม.)		20x24
	เซ็นเซอร์บ้าน	ข้างนอก	EE-SX672(NPN)
		ในตัว	EE-SX674(NPN)

การจัดวางเซ็นเซอร์

ค่าการเร่งความเร็วและการลดความเร็วถูกตั้งไว้ที่ 0.2 วินาที

*เมื่อระยะชักเกิน 750 มม. สกรูบอลจะเริ่มเบี่ยงเบน เราขอแนะนำให้ลดความเร็วในการทำงานลงในสภาวะดังกล่าว โปรดดูรายละเอียดเพิ่มเติมในหน้า 85

ส่วนที่ยื่นออกมาที่อนุญาตได้

(หน่วย : มม.)

การติดตั้งแนวนอน		เอ	บี	ซี
ลีด10	120 กก.	900	580	630
	160 กก.	860	390	415
	320 กก.	800	255	260
ลีด20	100 กก.	1100	500	490
	140 กก.	1100	400	395
	180 กก.	1000	250	260
ลีด32	60 กก.	650	560	600
	75 กก.	550	330	330
	-	-	-	-

(หน่วย : มม.)

การติดตั้งบนผนัง		เอ	บี	ซี
ลีด10	100 กก.	610	570	780
	150 กก.	390	386	600
	200 กก.	265	285	650
ลีด20	80 กก.	600	600	600
	120 กก.	390	400	450
	160 กก.	260	300	600
ลีด32	60 กก.	480	500	560
	70 กก.	300	320	500
	-	-	-	-

(หน่วย : มม.)

การติดตั้งแนวตั้ง		เอ	ซี
ลีด10	60 กก.	950	950
	90 กก.	720	720
	150 กก.	430	430
ลีด20	40 กก.	1000	1000
	60 กก.	830	830
	75 กก.	610	610
ลีด32	35 กก.	650	650
	-	-	-
	-	-	-

โมเมนต์การรับน้ำหนักคงที่

(หน่วย : นิวตันเมตร)

ของฉัน	4408
ส.ส.	4408
นาย	3860

*ค่าแรงบิดในแผนภูมิแสดงถึงจุดศูนย์ถ่วง

*อายุการใช้งานคือ 10,000 กิโลเมตร เมื่อใช้งานผลิตภัณฑ์ภายใต้เงื่อนไขที่กำหนด

*ข้อมูลนี้ไม่เหมาะสำหรับการใช้งานแบบติดตั้งบนเพดานแบบกลับด้าน หากต้องการใช้งานแบบติดตั้งบนเพดานแบบกลับด้าน โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม

ดัชนีข้อมูลจำเพาะของแอคชูเอเตอร์ไฟฟ้า

ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	ข้อมูลจำเพาะของบอลสกรู		น้ำหนักบรรทุกสูงสุด (กก.)		ความเร็วสูงสุด (มม./วินาที) *1
ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง	ความเร็วสูงสุด (มม./วินาที) *1
สภาพแวดล้อมมาตรฐาน	บอลสกรู	อาร์เอ็มเอช12	100 วัตต์	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 วัตต์	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		อาร์เอ็มเอช14	200 วัตต์	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 วัตต์	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		อาร์เอ็มเอช17	400 วัตต์	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750 วัตต์	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		อาร์เอ็มเอช22	750 วัตต์	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		อาร์เอ็มเอช28	1500 วัตต์	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

ซีรี่ส์ช่วงชักยาวพิเศษ

ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	ข้อมูลจำเพาะของบอลสกรู		น้ำหนักบรรทุกสูงสุด (กก.)		ความเร็วสูงสุด (มม./วินาที) *1
ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง	ความเร็วสูงสุด (มม./วินาที) *1
สภาพแวดล้อมมาตรฐาน	บอลสกรู	อาร์เอ็มเอช17เอส	400 วัตต์	170	±0.01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750 วัตต์	170	±0.01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750 วัตต์	220	±0.01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* ความเร็วสูงสุดอ้างอิงจากความเร็วรอบสูงสุดของมอเตอร์เซอร์โว (3000 รอบต่อนาที) ความเร็วสูงสุดอ้างอิงจากความเร็วรอบสูงสุดของมอเตอร์สเต็ปปิ้ง (500 รอบต่อนาที)

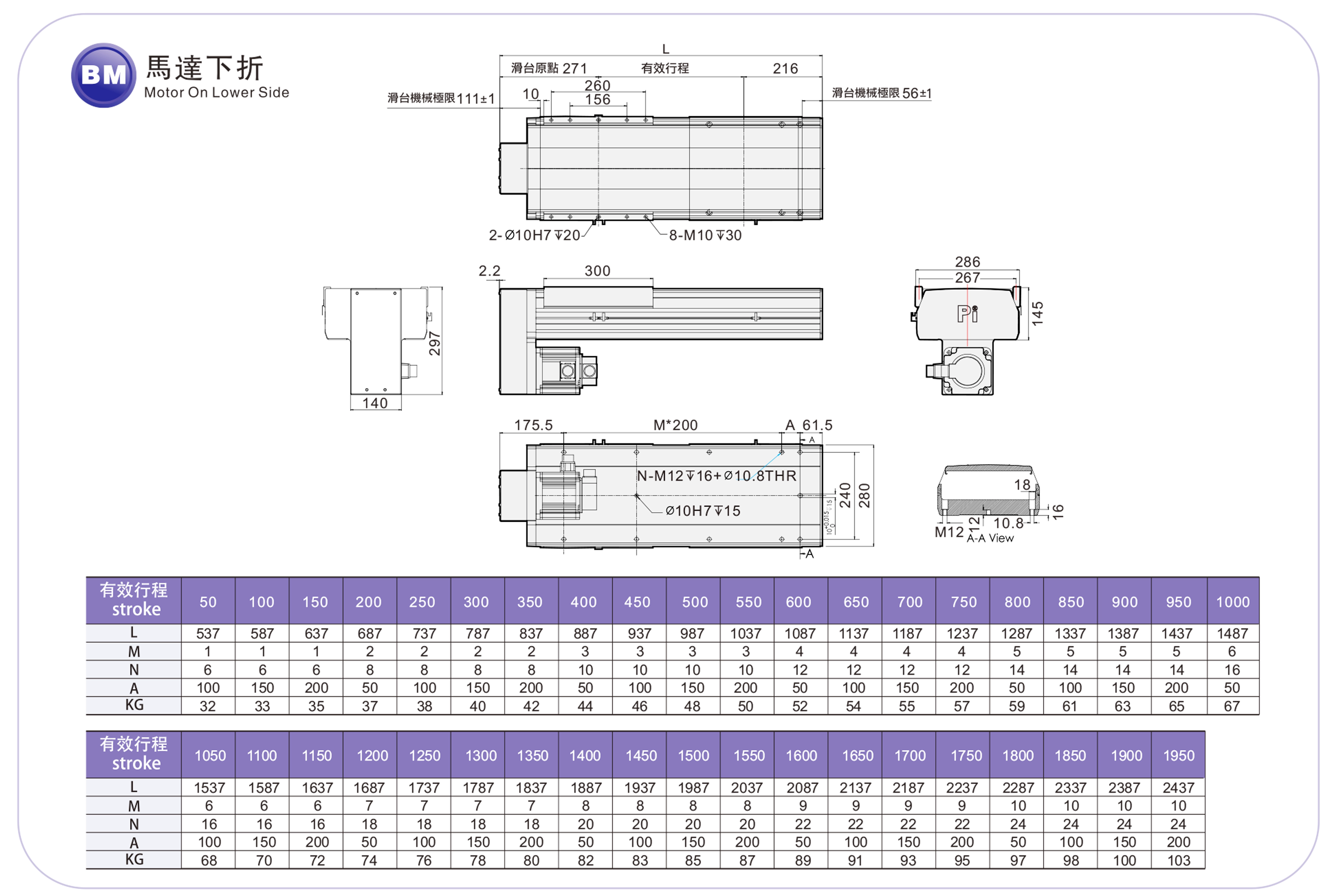

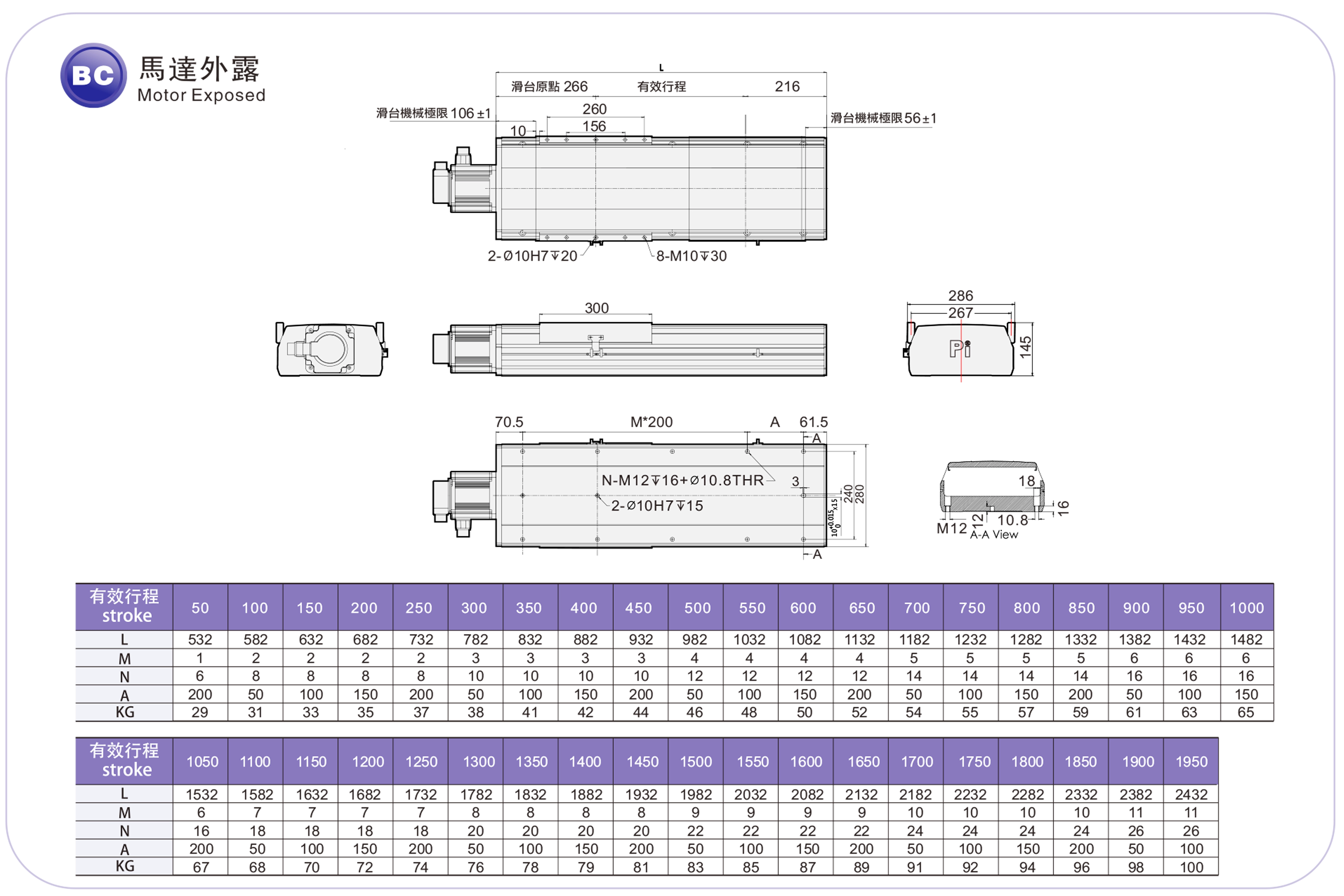

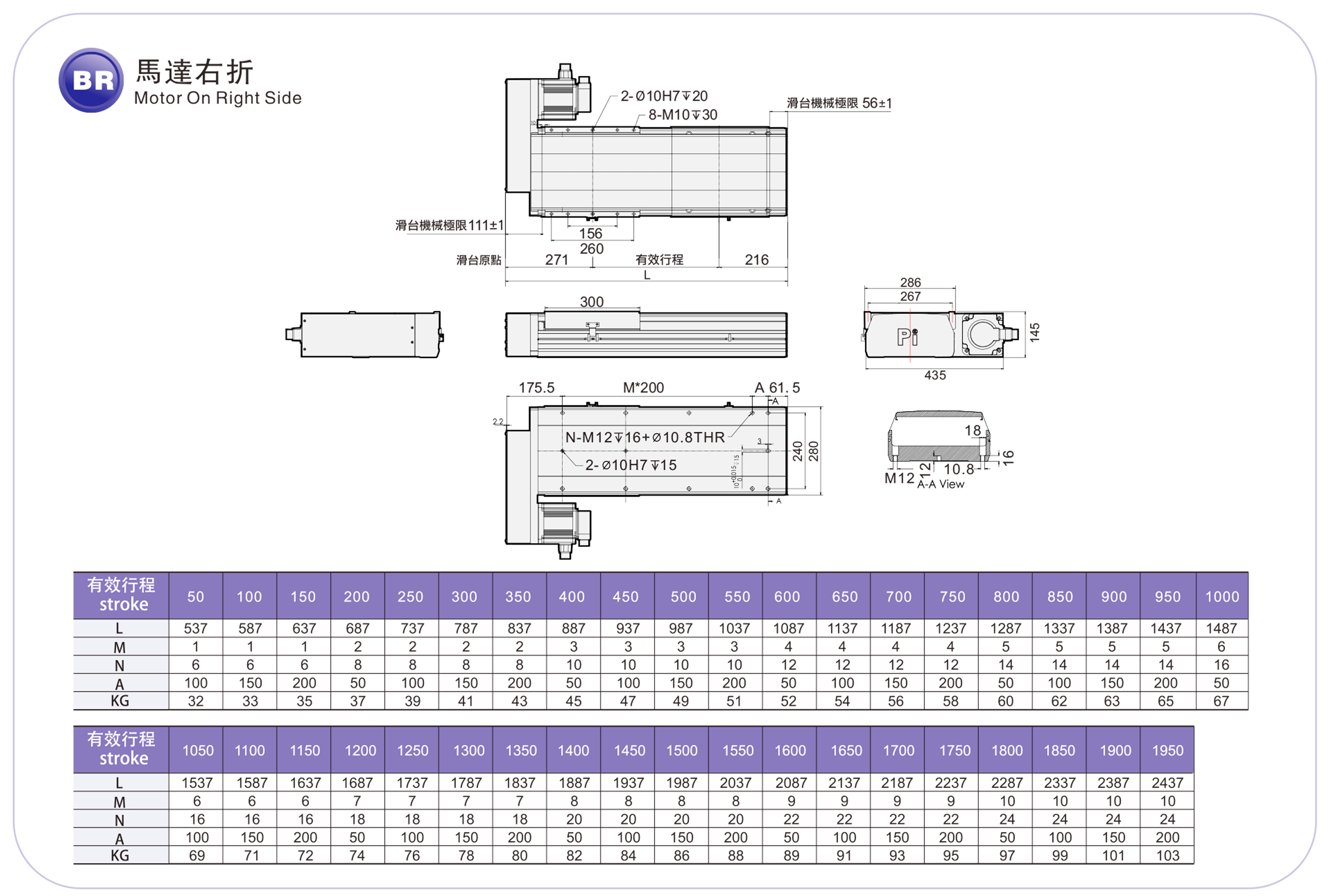

มอเตอร์อยู่ด้านนอก / มอเตอร์อยู่ด้านล่าง
