ความกว้างของตัวบอดี้: 87-65 มม.
ความแม่นยำในการวัดซ้ำ: ±0.003 มม.
P35-C1 รับน้ำหนักได้: 10 กก.
P35-C2 รับน้ำหนักได้: 20 กก.
ความเร็วสูงสุด: 2500 มม./วินาที
ระยะการเลื่อน: 48-1842 มม.
| ไดเร็กทอรี | ข้อกำหนดวงกลมลวด | พี35-ซี1 | พี35-ซี2 |
| สเปค | ความแม่นยำในการวัดซ้ำ (มม.) | ±0.003 | |
| น้ำหนักบรรทุกสูงสุด (กก.) | 10 | 20 | |
| ความเร็วสูงสุด (มม./วินาที) | 2500 | ||
| แรงขับต่อเนื่อง (N) | 40 | 80 | |
| แรงขับสูงสุด (นิวตัน) | 88 | 176 | |
| กระแสไฟฟ้าต่อเนื่อง (แอมแปร์) | 3.3 | 3.3 | |
| กระแสสูงสุด (แขน) | 10.5 | 10.5 | |
| ค่าคงที่ของแรง (N/Arms) | 12.1 | 24.2 | |
| ค่าความเหนี่ยวนำ (มิลลิเฮนรี) | 9.4 | 18.7 | |
| ความต้านทาน (โอห์ม) | 1.7 | 3.4 | |
| ระยะห่างระหว่างขั้วแม่เหล็ก (มม.) | 24 | ||
| การติดตั้งแนวนอน | โหลด | เอ | บี | ซี | |
| โหลด | พี35-ซี1 | 2 กก. | 320 | 300 | 300 |
| 4 กก. | 160 | 140 | 140 | ||
| 6 กก. | 110 | 80 | 80 | ||
| 8 กก. | 90 | 60 | 60 | ||
| 10 กก. | 70 | 50 | 50 | ||
| พี35-ซี2 | 4 กก. | 350 | 300 | 300 | |
| 8 กก. | 170 | 150 | 150 | ||
| 12 กก. | 110 | 90 | 90 | ||
| 16 กก. | 90 | 60 | 60 | ||
| 20 กก. | 70 | 50 | 50 | ||
| การติดตั้งบนผนัง | โหลด | เอ | บี | ซี | |
| โหลด | พี35-ซี1 | 2 กก. | 300 | 300 | 320 |
| 4 กก. | 140 | 140 | 160 | ||
| 6 กก. | 90 | 80 | 110 | ||
| 8 กก. | 60 | 60 | 90 | ||
| 10 กก. | 50 | 50 | 70 | ||
| พี35-ซี2 | 4 กก. | 300 | 300 | 350 | |
| 8 กก. | 150 | 150 | 170 | ||
| 12 กก. | 90 | 90 | 110 | ||
| 16 กก. | 60 | 60 | 90 | ||
| 20 กก. | 50 | 50 | 70 | ||
| ทิศทาง | พี35-ซี1 | พี35-ซี2 |
| ของฉัน | 106 | 277 |
| ส.ส. | 106 | 277 |
| นาย | 160 | 260 |
| ความเร็ว (เมตร/วินาที) ความเร่ง (G) น้ำหนักบรรทุก (กิโลกรัม) | 1 เมตร/วินาที | 1.5 เมตร/วินาที | 2 เมตร/วินาที | 2.5 เมตร/วินาที | 3 เมตร/วินาที | 3.5 ม./วินาที |
| 2 | 2.1 | 2.1 | 2.1 | 2 | 2 | 1.8 |
| 4 | 1.4 | 1.3 | 1.3 | 1.3 | 1.2 | 1.1 |
| 6 | 1 | 1 | 0.9 | 0.8 | 0.8 | 0.7 |
| 8 | 0.7 | 0.7 | 0.7 | 0.6 | 0.6 | 0.6 |
| 10 | 0.6 | 0.6 | 0.5 | 0.5 | 0.5 | 0.4 |
| ความเร็ว (เมตร/วินาที) ความเร่ง (G) น้ำหนักบรรทุก (กิโลกรัม) | 1 เมตร/วินาที | 1.5 เมตร/วินาที | 2 เมตร/วินาที | 2.5 เมตร/วินาที | 3 เมตร/วินาที | 3.5 ม./วินาที |
| 4 | 2.6 | 2.6 | 2.6 | 2.6 | 2.5 | 2.5 |
| 8 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.3 |
| 12 | 1 | 1 | 1 | 1 | 1 | 0.9 |
| 16 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.6 |
| 20 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.5 |
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | ข้อมูลจำเพาะของมอเตอร์ | ความกว้างของตัว (มม.) | ความสูงของร่างกาย (มม.) | ความแม่นยำในการวัดซ้ำ (มม.) | แรงขับต่อเนื่อง (N) | แรงขับสูงสุด (นิวตัน) | lrms(A) | น้ำหนักบรรทุกสูงสุด (กก.) | ความเร็วสูงสุด (มม./วินาที) *1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| มาตรฐาน | หุ่นยนต์มอเตอร์เชิงเส้น | จีเอสแอล7 | พี27-ซี1 | 75 | 65 | ±0.003 | 26 | 57 | 3.3 | 6 | 2500 |
| พี27-ซี2 | 52 | 114 | 3.3 | 10 | |||||||
| จีเอสแอล8 | พี35-ซี1 | 87 | 65 | ±0.003 | 40 | 88 | 3.3 | 10 | |||
| พี35-ซี2 | 80 | 176 | 3.3 | 20 | |||||||
| จีเอสแอล14 | พี44-ซี1 | 134 | 70 | ±0.003 | 48 | 105 | 3.3 | 11 | |||
| พี44-ซี3 | 144 | 315 | 3.3 | 25 | |||||||
| จีเอสแอล16 | พี64-ซี1 | 154 | 70 | ±0.003 | 88 | 193 | 3.3 | 20 | |||
| พี64-ซี3 | 264 | 580 | 3.3 | 50 | |||||||
| จีเอสแอล18 | พี88-ซี1 | 178 | 76 | ±0.003 | 136 | 299 | 3.3 | 23 | |||
| พี88-ซี3 | 408 | 897 | 3.3 | 70 |

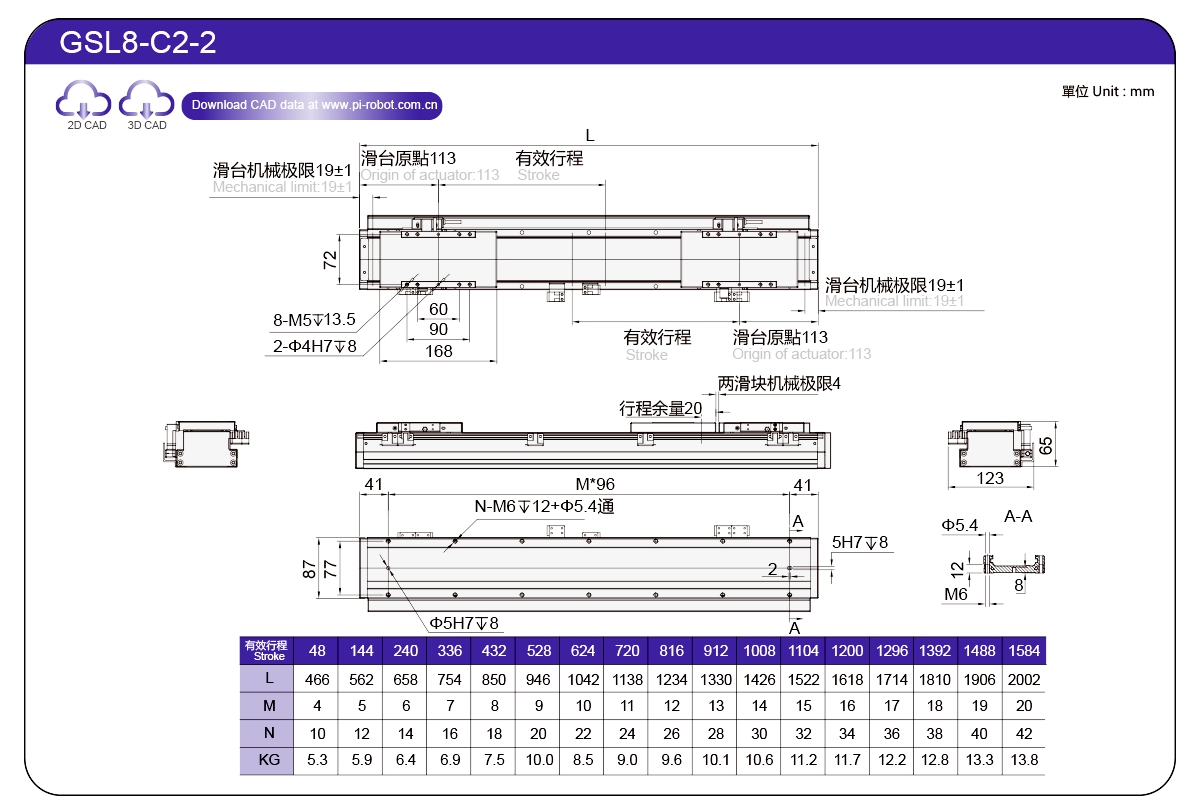

ซี2-1/ซี2-2
