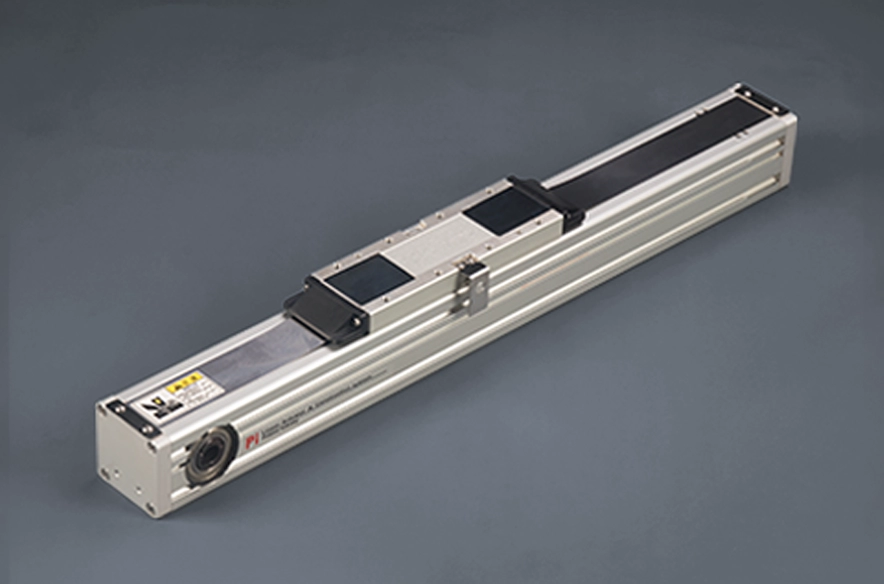

สถานที่ปัจจุบัน：บ้าน > ผลิตภัณฑ์ > ตัวขับสายพานมาตรฐาน > ซีรี่ส์ MKR > เอ็มเคอาร์65 > มอเตอร์ ด้านล่างขวา
ความแม่นยำในการวัดซ้ำ: ±0.1 มม.
รับน้ำหนักแนวนอนได้: 60 กก.
ตะกั่ว: 130 มม.
ความเร็วสูงสุด: 2166 มม./วินาที
ระยะชัก: 100-5500 มม.
ตั้งค่าการเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที
ข้อกำหนดมาตรฐานไม่สามารถนำไปใช้กับเครนแบบกลับหัวได้ หากคุณมีความต้องการใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความไว้ทางออนไลน์
ระยะเวลาจัดส่ง: 7-10 วัน
| สเปค | ความแม่นยำในการวัดซ้ำ (มม.) | ±0.1 | ||||
| ตะกั่ว (มม.) | 130 | |||||
| อัตราส่วนการลดลง | 3:1 | 5:1 | 7:1 | 10:1 | ||
| ความเร็วสูงสุด (มม./วินาที) | 2166 | 1300 | 928 | 650 | ||
| น้ำหนักบรรทุกสูงสุด | แนวนอน (กก.) | 30 | 45 | 55 | 60 | |
| แนวตั้ง (กก.) | 9 | 15 | 16 | 17 | ||
| แรงขับที่กำหนด (นิวตัน) | 182 | 302 | 413 | 603 | ||
| ระยะชัก (มม.) | 100-5500 มม./ระยะห่าง 100 มม. | |||||
| ชิ้นส่วน | กำลังมอเตอร์เซอร์โว AC (วัตต์) | 400 วัตต์ | ||||
| ความกว้างของลูกบอล (มม.) | 25 | |||||
| รางนำเชิงเส้นที่มีความแข็งแกร่งสูง (มม.) | กว้าง 15 x สูง 13 | |||||
| เซ็นเซอร์บ้าน | ข้างนอก | EE-SX672(NPN) | ||||
| การติดตั้งแนวนอน | เอ | บี | ซี | |
| 3 ∶ 1 | 10 กก. | 950 | 250 | 42 |
| 20 กก. | 420 | 105 | 18 | |
| 30 กก. | 250 | 55 | 10 | |
| 5∶1 | 25 กก. | 950 | 140 | 24 |
| 35 กก. | 625 | 90 | 15 | |
| 45 กก. | 450 | 55 | 10 | |
| 7∶1 | 28 กก. | 1300 | 145 | 25 |
| 40 กก. | 850 | 90 | 15 | |
| 55 กก. | 550 | 50 | 10 | |
| 10∶1 | 30 กก. | 1850 | 145 | 25 |
| 45 กก. | 1250 | 90 | 15 | |
| 60 กก. | 800 | 50 | 10 | |
| การติดตั้งบนผนัง | เอ | บี | ซี | |
| 3 ∶ 1 | 10 กก. | 42 | 250 | 950 |
| 20 กก. | 19 | 110 | 450 | |
| 30 กก. | 10 | 60 | 260 | |
| 5∶1 | 25 กก. | 25 | 140 | 950 |
| 35 กก. | 15 | 90 | 600 | |
| 45 กก. | 10 | 60 | 450 | |
| 7∶1 | 28 กก. | 25 | 145 | 1300 |
| 40 กก. | 15 | 90 | 850 | |
| 55 กก. | 10 | 60 | 550 | |
| 10∶1 | 30 กก. | 25 | 140 | 1950 |
| 45 กก. | 15 | 90 | 1550 | |
| 60 กก. | 10 | 60 | 800 | |
| การติดตั้งแนวตั้ง | เอ | ซี | |
| 3 ∶ 1 | 3 กก. | 900 | 900 |
| 6 กก. | 450 | 450 | |
| 9 กก. | 300 | 300 | |
| 5∶1 | 5 กก. | 900 | 900 |
| 10 กก. | 450 | 450 | |
| 15 กก. | 300 | 300 | |
| 7∶1 | 6 กก. | 900 | 900 |
| 12 กก. | 450 | 450 | |
| 16 กก. | 300 | 300 | |
| 10∶1 | 6 กก. | 900 | 900 |
| 13 กก. | 450 | 450 | |
| 17 กก. | 330 | 330 | |
| ของฉัน | 337.9 |
| ส.ส. | 337.9 |
| นาย | 58.6 |
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | กลไกการลด | เอาต์พุตมอเตอร์ (ว) | ความกว้าง (มม.) | ความสามารถในการทำซ้ำ (มม.) | ข้อมูลจำเพาะของสายพาน | น้ำหนักบรรทุกสูงสุด (กก.) | ความเร็วสูงสุด (มม./วินาที) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ความกว้างของสายพาน (มม.) | ตะกั่ว (มม.) | แนวนอน | แนวตั้ง | ||||||||
| มาตรฐาน | สายพานไทม์มิ่ง | เอ็มเคอาร์40 | ใช่ | 100 วัตต์ | 40 | ±0.1 | 15 | 90 | 8 | 2 | 4500 |
| เอ็มเคอาร์65 | ใช่ | 400 วัตต์ | 65 | ±0.1 | 30 | 130 | 60 | 17 | 5000 | ||
| เอ็มเคอาร์80 | ใช่ | 750 วัตต์ | 80 | ±0.1 | 35 | 200 | 100 | 24 | 5000 | ||
| เอ็มเคอาร์110 | ใช่ | 750 วัตต์/1000 | 110 | ±0.1 | 50 | 280 | 200 | 50 | 5000 | ||
| โอบีบี65 | ใช่ | 400 วัตต์ | 65 | ±0.1 | 30 | 110 | 25 | 6 | 5000 | ||
