น้ำหนักเบาและอายุการใช้งานยาวนาน

ความกว้างของร่างกาย：200-102มม

ความสามารถในการทำซ้ำ：±0.005/0.01มม

โหลดแนวนอน：150กก

โหลดแนวตั้ง：55กก

ความเร็วสูงสุด：2000มม./วินาที

ช่วงการเดินทาง: 1,000-2600 มม

ตั้งค่าความเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที

ข้อกำหนดมาตรฐานไม่สามารถใช้กับการใช้เครนแบบกลับหัวได้ หากคุณมีข้อกำหนดใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความออนไลน์

เวลาจัดส่ง: 7-10 วัน

ไฟล์ PDF

ดาวน์โหลด 3 มิติ

Cadenas3 Ddownload

การออกแบบลูกบอลสี่คอลัมน์ - ปรับปรุงความแม่นยำ

โดยไม่มีช่องว่างก็สามารถเคลื่อนตัวเบาๆ ไปยัง "ร่องโค้งวงกลม" ได้อย่างง่ายดาย ซึ่งง่ายต่อการรักษาความแม่นยำสูงไว้เป็นเวลานาน
ตัวเลื่อนภายในสามารถรับโหลดพิกัดเดียวกันได้ทั้งสี่ทิศทาง และสามารถใช้ได้ในทิศทางใดก็ได้
ความแข็งแกร่งสูง ความแม่นยำสูง แรงเสียดทานต่ำ ความสามารถในการรับน้ำหนักการเคลื่อนที่ด้วยความเร็วสูง อายุการใช้งานยาวนาน

โครงสร้างที่กะทัดรัดยิ่งขึ้น

เมื่อเทียบกับผลิตภัณฑ์แบบดั้งเดิม ขนาดของผลิตภัณฑ์ก็ลดลง ประกอบเป็นอุปกรณ์ได้ง่ายและยังช่วยทำให้อุปกรณ์มีขนาดเล็กลงด้วย

การเดินทางที่ยาวนาน

โต๊ะสไลด์แบบฝังบอลสกรูสี่คอลัมน์ที่มีระยะการเคลื่อนที่สูงสุด 3000 มม. และความเร็วสูงสุด 2200 มม./วินาที

สามารถติดตั้งในแนวตั้งได้

ทุกรุ่นสามารถติดตั้งในแนวตั้งได้

บำรุงรักษาง่าย - ต้นทุนต่ำมาก

สามารถหล่อลื่นทั้งซีรีส์ได้จากภายนอกโดยไม่ต้องถอดฝาครอบออก มีระบบกักเก็บน้ำมันหล่อลื่นในตัวพร้อมการออกแบบโครงสร้างสายพานเหล็กพิเศษ

สไตล์ที่สมบูรณ์ - ข้อดีมากมาย

ด้วยการป้องกันสายพานเหล็ก สามารถป้องกันไม่ให้วัตถุแปลกปลอมตกลงไปในโต๊ะสไลด์โดยตรง ช่วยลดการเกิดฝุ่น สามารถใช้ในสภาพแวดล้อมห้องคลีนรูมและสามารถติดตั้งมอเตอร์จากผู้ผลิตหลายรายและวิธีการติดตั้ง

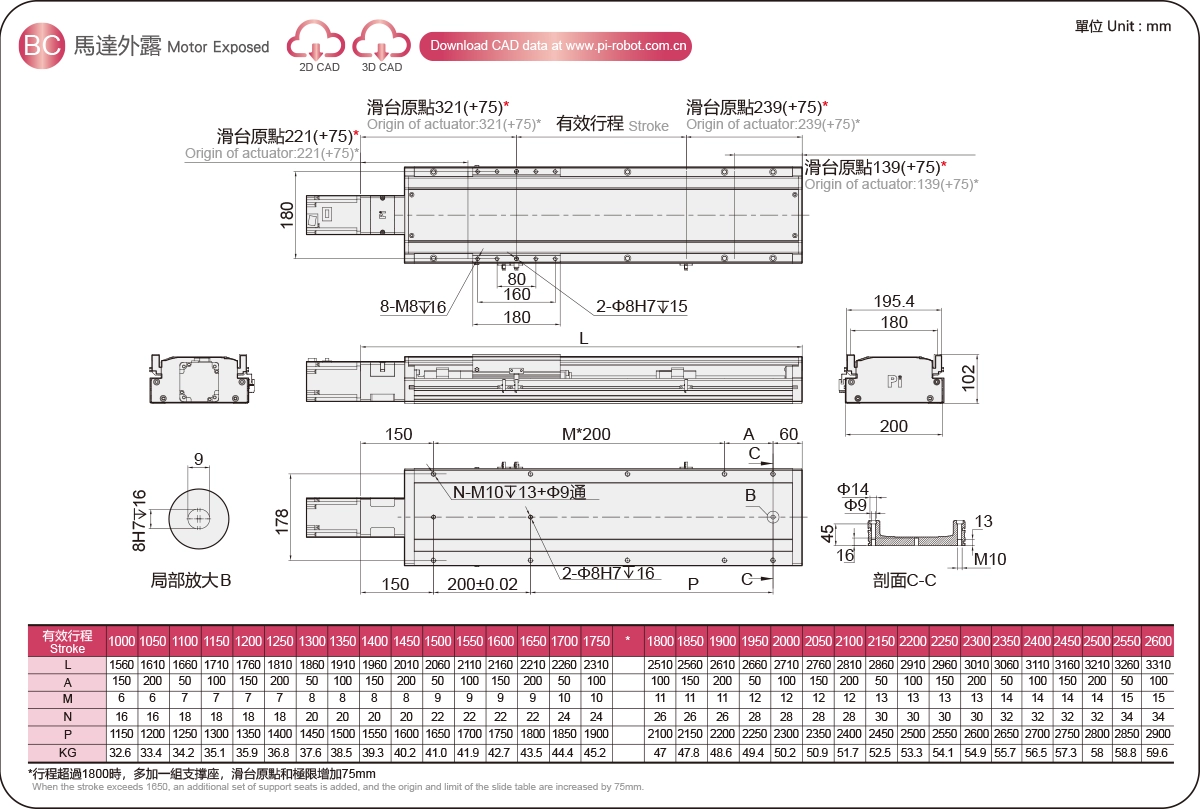

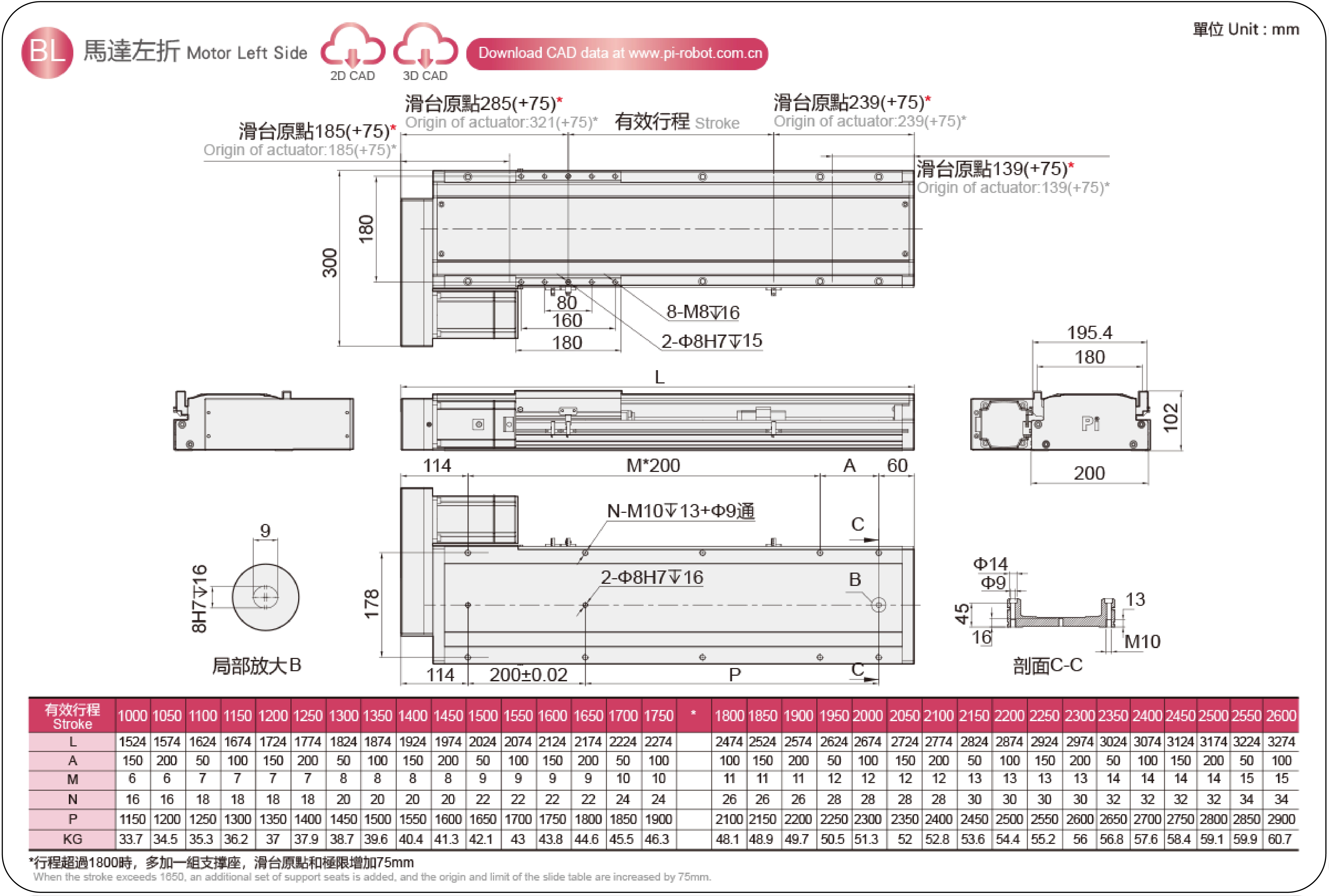

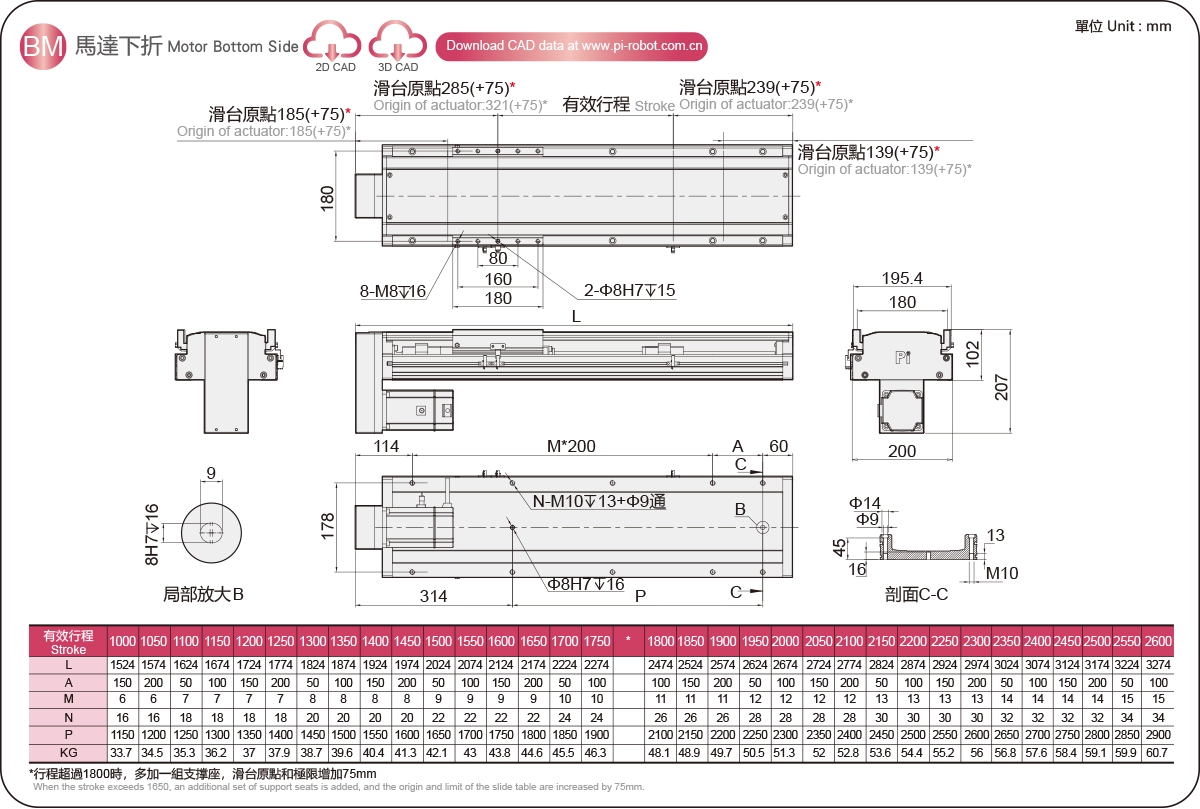

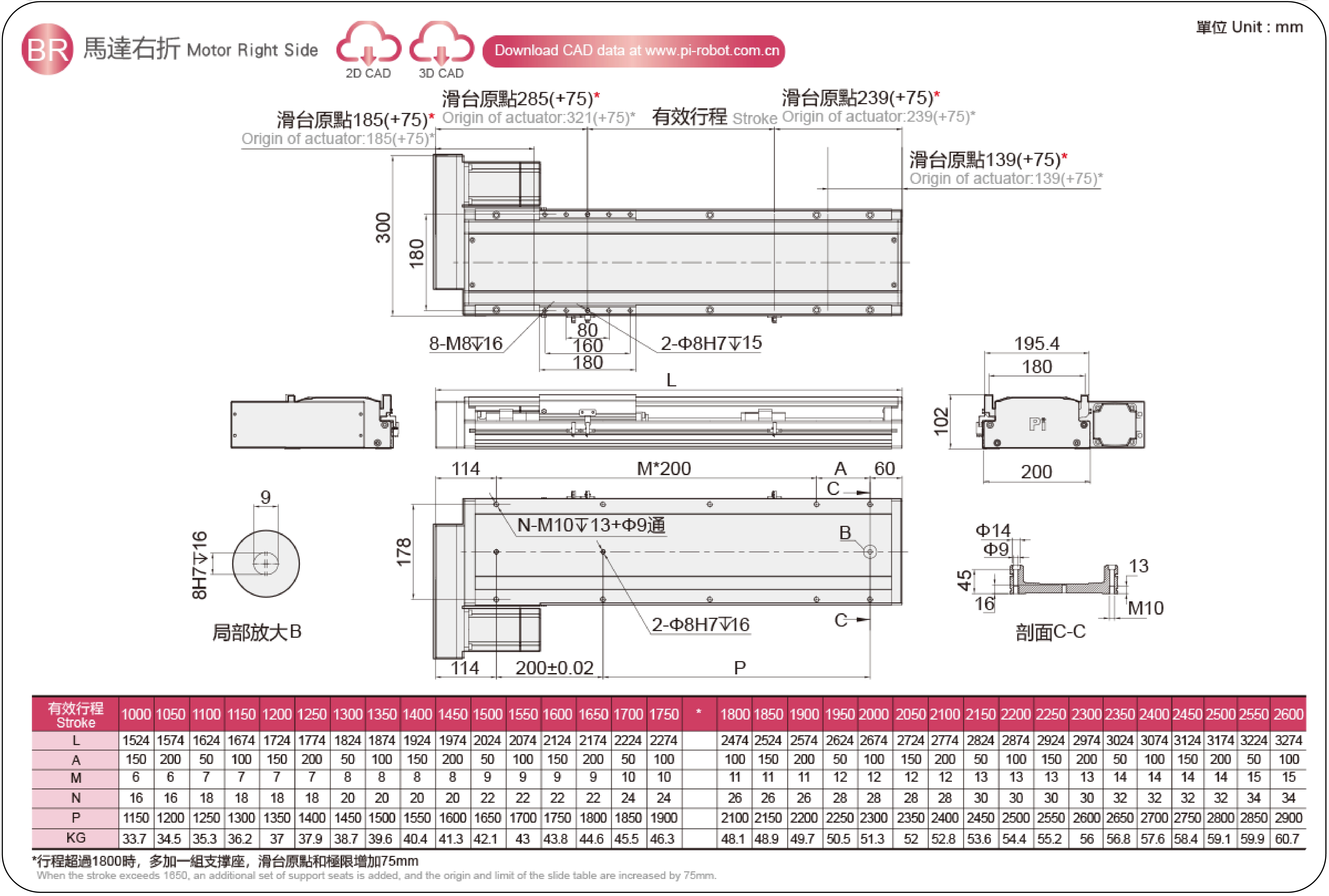

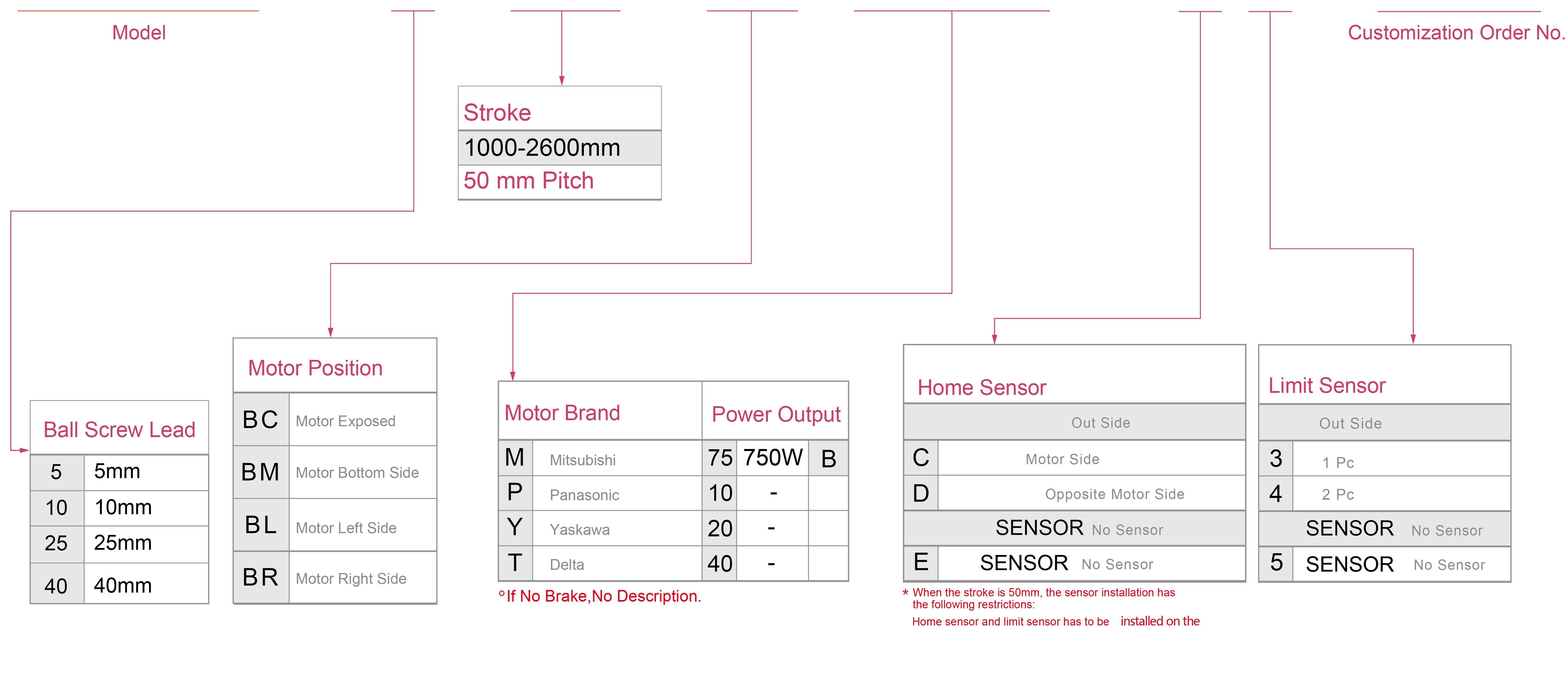

วิธีการสั่งซื้อ

GSH20S - L5-100-BC-M75B - C4 -0001

ข้อมูลจำเพาะ

ข้อมูลจำเพาะ	การทำซ้ำ(มิลลิเมตร)		±0.005/0.01
	บอลสกรูตะกั่ว (มม.)		5	10	25	40
	ความเร็วสูงสุด (มม./วินาที) ※1		250	500	1250	2000
	น้ำหนักบรรทุกสูงสุด	แนวนอน (กก.)	150	140	95	43
		แนวตั้ง (กก.)	55	45	20	12
	พิกัดแรงขับ (N)		2563	1281	512	320
	ระยะพิทช์ (มม.) ※2		ระยะพิทช์ 100-1500 มม./50 มม
อะไหล่	กำลังไฟฟ้ากระแสสลับเซอร์โวมอเตอร์ (W)		750
	บอลสกรู Ø (มม.)		C7Ø25			C7Ø20
	ลิเนียร์ไกด์ที่มีความแข็งเกร็งสูง(มิลลิเมตร)		บอลสกรูแอคชูเอเตอร์
	ข้อต่อ (มม.)		17X19			12X19
	เซ็นเซอร์บ้าน	ข้างนอก	EE-SX672(NPN)
		บิวท์อิน	EE-SX674(NPN)

เค้าโครงเซ็นเซอร์

※1 ค่าความเร่งและการลดความเร่งถูกตั้งค่าไว้ที่ 0.2 วินาที

※2 เมื่อระยะชักเกิน 600 มม. การเบี่ยงเบนหนีศูนย์ของบอลสกรูจะเกิดขึ้น เราแนะนำให้ลดความเร็วในการทำงานลงภายใต้สถานการณ์นี้ โปรดดูรายละเอียดที่ P85

ระยะยื่นที่อนุญาต

(หน่วย : มม.)

การติดตั้งแนวนอน		ก	บี	ค
ตะกั่ว5	100กก	400	170	350
	120กก	300	132	280
	150กก	200	80	230
ตะกั่ว10	95กก	350	125	260
	120กก	300	100	200
	140กก	250	80	160
ตะกั่ว25	60กก	250	90	175
	80กก	180	72	130
	95กก	150	50	100
ตะกั่ว40	18กก	250	250	455
	30กก	200	120	250
	43กก	150	90	163

(หน่วย : มม.)

การติดตั้งผนัง		ก	บี	ค
ตะกั่ว5	100กก	260	110	250
	120กก	190	90	200
	150กก	160	80	130
ตะกั่ว10	90กก	250	100	300
	115กก	180	85	200
	140กก	150	70	150
ตะกั่ว25	60กก	230	100	200
	70กก	210	80	150
	90กก	170	60	100
ตะกั่ว40	15กก	430	190	300
	24กก	250	120	200
	40กก	170	60	100

(หน่วย : มม.)

การติดตั้งแนวตั้ง		ก	ค
ตะกั่ว5	30กก	420	420
	40กก	310	310
	55กก	230	230
ตะกั่ว10	25กก	450	450
	35กก	320	320
	45กก	230	230
ตะกั่ว20	15กก	520	520
	20กก	360	360
	-	-	-
ตะกั่ว40	7กก	550	550
	12กก	320	320
	-	-	-

ช่วงเวลาการโหลดแบบคงที่

(หน่วย : นิวตันเมตร)

ของฉัน	พ.ศ. 2313
ส.ส	พ.ศ. 2313
นาย	4819

*ค่าแรงบิดในแผนภูมิแสดงจุดศูนย์ถ่วง

*อายุการใช้งาน 10,000 กม. เมื่อใช้ผลิตภัณฑ์ภายใต้เงื่อนไขที่กำหนด

*ข้อมูลข้อมูลไม่ได้มีไว้สำหรับการใช้งานแบบผกผันแบบยึดติดเพดาน ติดต่อเราเพื่อขอรายละเอียดหากคุณต้องการใช้การใช้งานแบบผกผันแบบยึดติดเพดาน

ดัชนีข้อมูลจำเพาะของแอคชูเอเตอร์ไฟฟ้า

ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	มอเตอร์เอาท์พุต (ญ)	ความกว้าง (มม.)	ความสูงของร่างกาย (มม.)	การทำซ้ำ (มม.)	ข้อมูลจำเพาะบอลสกรู		น้ำหนักบรรทุกสูงสุด(กก.)		ความเร็วสูงสุด (มม./วินาที) *1
							เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง
							เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง
มาตรฐาน	บอลสกรู	GSH6	100W	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1,000
								20	12	3	1,000
		GSH8	400W	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1,000
								20	20	5	1,000
		GSH10	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1,000
								20	30	7	1,000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1,000
								20	40	10	1,000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1,000
								20	75	25	1,000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

ชุดสโตรคยาวพิเศษ

ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	มอเตอร์เอาท์พุต (ญ)	ความกว้าง (มม.)	ความสูงของร่างกาย (มม.)	การทำซ้ำ (มม.)	ข้อมูลจำเพาะบอลสกรู		น้ำหนักบรรทุกสูงสุด(กก.)		ความเร็วสูงสุด (มม./วินาที) *1
							เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง
							เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง
มาตรฐาน	บอลสกรู	GSH10S	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1,000
								20	30	7	1,000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1,000
								20	40	10	1,000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1,000
								20	75	25	1,000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
