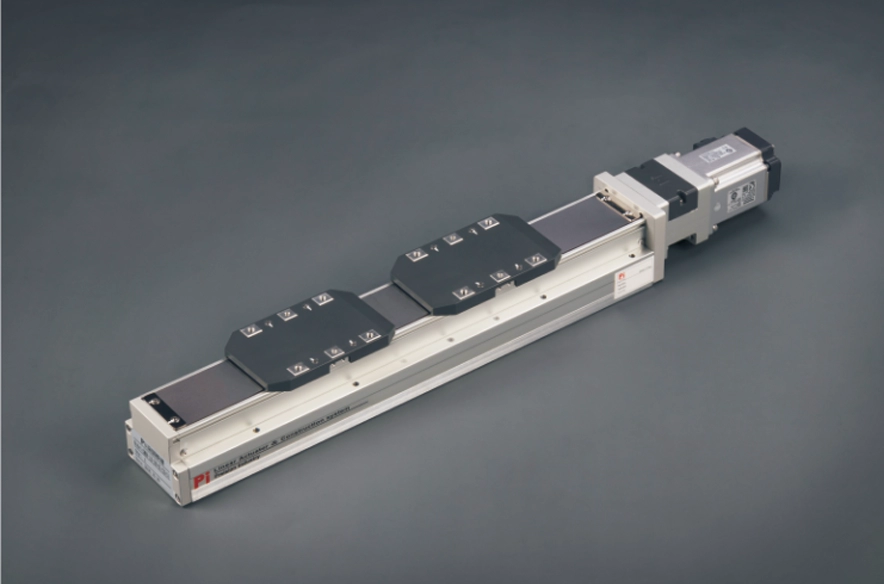

จีอาร์เอช8เอ็ม-บริษัท เซินเจิ้น รวน อิเล็กทรอนิกส์ จำกัด

น้ำหนักเบาและใช้งานได้ยาวนาน

ความกว้างตัว: 82 มม.

ความแม่นยำในการวัดซ้ำ: ±0.01 มม.

รับน้ำหนักแนวนอนได้: 50 กก.

รับน้ำหนักแนวตั้ง: 15 กก.

ความเร็วสูงสุด: 250 มม./วินาที

ระยะการเคลื่อนที่: 25-450 มม.

ตั้งค่าการเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที

ข้อกำหนดมาตรฐานไม่สามารถนำไปใช้กับเครนแบบกลับหัวได้ หากคุณมีความต้องการใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความไว้ทางออนไลน์

ระยะเวลาจัดส่ง: 7-10 วัน

การเสริมแรงที่แข็งแรงของที่นั่งเลื่อน

ตัวเครื่องและรางเลื่อนถูกขึ้นรูปเป็นชิ้นเดียวกัน ซึ่งช่วยแก้ปัญหาเรื่องความแข็งแรงที่ไม่ดี และลดความกว้าง ทำให้พื้นที่ติดตั้งอุปกรณ์เล็กลง

บำรุงรักษาง่าย

ผลิตภัณฑ์ในซีรีส์นี้ทั้งสองด้านมีหัวฉีดน้ำมันภายนอกที่สามารถเติมน้ำมันได้โดยตรงโดยไม่ต้องใช้ฝาปิด การออกแบบสายรัดเหล็กพิเศษช่วยลดเส้นผมและสามารถใช้งานได้ในสภาพแวดล้อมห้องปลอดเชื้อ

ประกอบง่าย ประหยัดเวลา และสะดวกสบาย

สามารถติดตั้งจากบนลงล่างหรือจากล่างขึ้นบนได้โดยไม่ต้องถอดแถบเหล็ก
เพิ่มพื้นผิวอ้างอิงสำหรับการติดตั้งที่ด้านข้างของตัวเครื่อง มีรูสำหรับหมุดกำหนดตำแหน่งอยู่ที่ด้านล่างของตัวเครื่อง

ความแข็งแรงเพิ่มขึ้นและความเรียบเนียนดีขึ้น

เนื่องจากการใช้โครงสร้างตัวถังอะลูมิเนียม ทำให้ความแข็งแรงของตัวถังเพิ่มขึ้นอย่างมาก เมื่อเทียบกับ RMH5S/6S รางเหล็กถูกฝังอยู่ในตัวถังอะลูมิเนียมแล้วจึงทำการขัดเงา ทำให้ความแม่นยำของความสูงและความตรงในการเดินดีขึ้นจนต่ำกว่า ± 0.02 มม. (เมื่อเทียบกับ RMH10/12)

วิธีการสั่งซื้อ

GRH8M - L5-100 -BC-M20B - C4 -0001

ข้อกำหนด

สเปค	ความแม่นยำในการวัดซ้ำ (มม.)		±0.01
	ระยะเกลียวของบอลสกรู (มม.)		5
	ความเร็วสูงสุด (มม./วินาที) ※1		250
	น้ำหนักบรรทุกสูงสุด	แนวนอน (กก.)	50 (ตู้โดยสารคู่)
		แนวตั้ง (กก.)	15 ( ตู้โดยสารคู่)
	แรงขับที่กำหนด (นิวตัน)		683
	ระยะชัก (มม.) ※2		25-450 มม./25 ระยะห่างระหว่างเกลียว
ชิ้นส่วน	กำลังมอเตอร์เซอร์โว AC (วัตต์)		200
	สกรูบอล Ø (มม.)		ซี7Ø16
	รางนำเชิงเส้นที่มีความแข็งแกร่งสูง (มม.)		แอคชูเอเตอร์บอลสกรู
	ข้อต่อ (มม.)		10X14/11
	เซ็นเซอร์บ้าน	ข้างนอก	EE-SX674(NPN)

การจัดวางเซ็นเซอร์

※1 ค่าการเร่งความเร็วและการลดความเร็วถูกตั้งไว้ที่ 0.2 วินาที

※2 เมื่อระยะชักเกิน 600 มม. สกรูบอลจะเริ่มเบี่ยงเบน เราขอแนะนำให้ลดความเร็วในการทำงานลงในสภาวะดังกล่าว โปรดดูรายละเอียดเพิ่มเติมในหน้า 85

ส่วนที่ยื่นออกมาที่อนุญาตได้

(หน่วย : มม.)

การติดตั้งแนวนอน		เอ	บี	ซี
ลีด5	20 กก.	1560	153	135
	35 กก.	890	81	60
	50 กก.	550	53	82

(หน่วย : มม.)

การติดตั้งบนผนัง		เอ	บี	ซี
ลีด5	20 กก.	214	153	1435
	35 กก.	113	81	845
	50 กก.	74	53	506

(หน่วย : มม.)

การติดตั้งแนวตั้ง		เอ	ซี
ลีด5	10 กก.	331	331
	15 กก.	220	220
	-	-	-

โมเมนต์การรับน้ำหนักคงที่

(หน่วย : นิวตันเมตร)

ของฉัน	318
ส.ส.	318
นาย	626

*ค่าแรงบิดในแผนภูมิแสดงถึงจุดศูนย์ถ่วง

*อายุการใช้งานคือ 10,000 กิโลเมตร เมื่อใช้งานผลิตภัณฑ์ภายใต้เงื่อนไขที่กำหนด

*ข้อมูลนี้ไม่เหมาะสำหรับการใช้งานแบบติดตั้งบนเพดานแบบกลับด้าน หากต้องการใช้งานแบบติดตั้งบนเพดานแบบกลับด้าน โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม

ดัชนีข้อมูลจำเพาะของแอคชูเอเตอร์ไฟฟ้า

ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	ข้อมูลจำเพาะของบอลสกรู		น้ำหนักบรรทุกสูงสุด (กก.)		ความเร็วสูงสุด (มม./วินาที) *1
ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง	ความเร็วสูงสุด (มม./วินาที) *1
มาตรฐาน	บอลสกรู	จีอาร์เอช 4	50/100 วัตต์	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		จีอาร์เอช 5	100 วัตต์	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		จีอาร์เอช 7	100 วัตต์	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		จีอาร์เอช 8	200/400 วัตต์	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		จีอาร์เอช 12	400 วัตต์	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		จีอาร์เอช 15	750 วัตต์	150	±0.01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*ความเร็วสูงสุดอ้างอิงจากความเร็วรอบสูงสุดของมอเตอร์เซอร์โว (3000 รอบต่อนาที)

แอคชูเอเตอร์บอลสกรูช่วงชักยาว

ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	ข้อมูลจำเพาะของบอลสกรู		น้ำหนักบรรทุกสูงสุด (กก.)		ความเร็วสูงสุด (มม./วินาที) *1
ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	เอาต์พุตมอเตอร์ (ว)	ความกว้าง (มม.)	ความสามารถในการทำซ้ำ (มม.)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง	ความเร็วสูงสุด (มม./วินาที) *1
มาตรฐาน	บอลสกรู	จีอาร์เอช 5เอ็ม	100 วัตต์	54	±0.01	12	2	30	10	100
		จีอาร์เอช 8เอ็ม	200/400 วัตต์	82	±0.01	16	5	50	15	250
		จีอาร์เอช 12เอ็ม	400 วัตต์	120	±0.01	16	5	110	33	1600
