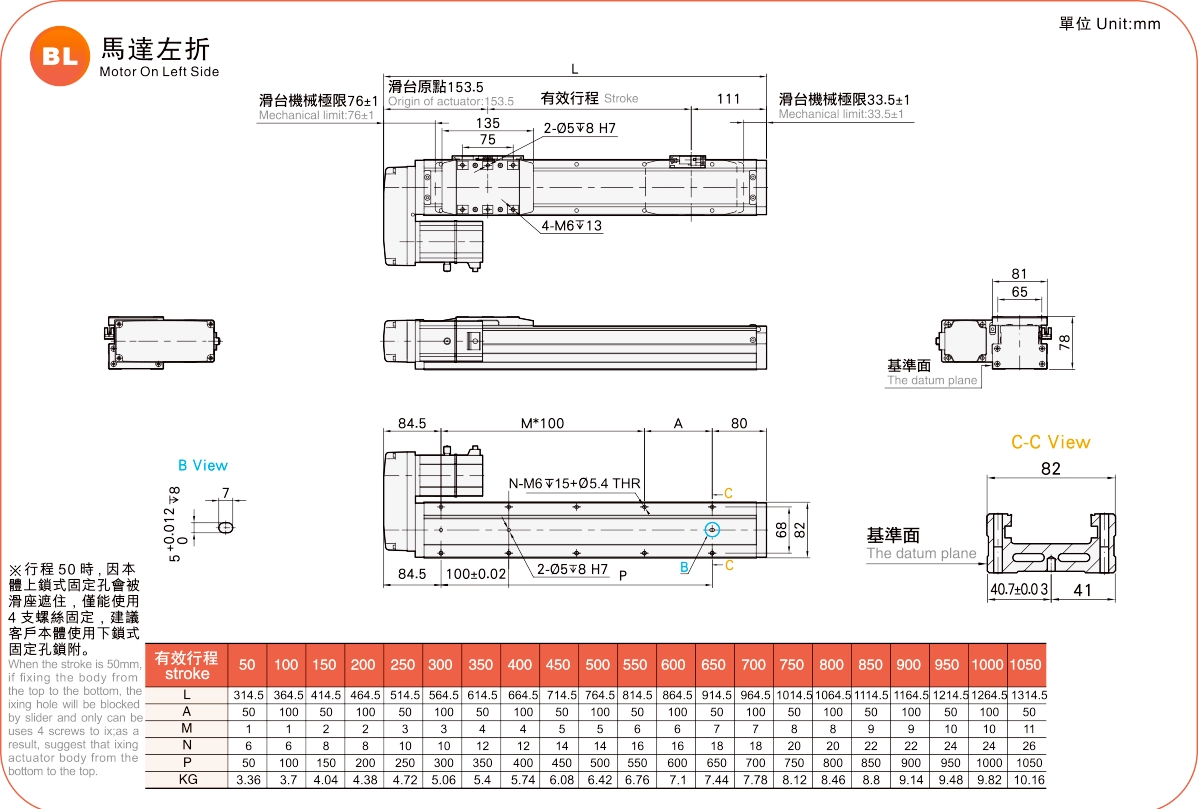

สถานที่ปัจจุบัน：บ้าน > ผลิตภัณฑ์ > แอคชูเอเตอร์บอลสกรูมาตรฐาน > GRH ซีรีส์ > GRH8 > มอเตอร์ด้านซ้าย

น้ำหนักเบาและอายุการใช้งานยาวนาน

ความกว้างของร่างกาย：82มม

ความสามารถในการทำซ้ำ：±0.01มม

โหลดแนวนอน：50กก

โหลดแนวตั้ง：15กก

ความเร็วสูงสุด：1,000 มม./วินาที

ระยะการเดินทาง：50-1050มม

ตั้งค่าความเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที

ข้อกำหนดมาตรฐานไม่สามารถใช้กับการใช้เครนแบบกลับหัวได้ หากคุณมีข้อกำหนดใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความออนไลน์

เวลาจัดส่ง: 7-10 วัน

ไฟล์ PDF

ดาวน์โหลด 3 มิติ

Cadenas3 Ddownload

การเสริมความแข็งแกร่งของเบาะนั่งแบบเลื่อน

ตัวเครื่องและตัวสไลด์ได้รับการประกอบขึ้นเป็นหนึ่งเดียวกัน ซึ่งช่วยปรับปรุงปัญหาเรื่องความแข็งแกร่งต่ำ และลดความกว้าง ทำให้พื้นที่การติดตั้งของอุปกรณ์มีขนาดเล็กลง

บำรุงรักษาง่าย

ทั้งสองด้านของซีรีส์ทั้งหมดมีหัวฉีดน้ำมันภายนอกที่สามารถเติมน้ำมันได้โดยตรงโดยไม่จำเป็นต้องมีฝาปิด การออกแบบสายรัดเข็มขัดเหล็กแบบพิเศษสามารถลดเส้นผมและสามารถใช้ในสภาพแวดล้อมในห้องสะอาดได้

ประกอบ ประหยัดเวลา และสะดวก

สามารถยึดจากบนลงล่างหรือจากล่างขึ้นบนได้โดยไม่ต้องรื้อแถบเหล็ก
เพิ่มการรองรับพื้นผิวอ้างอิงการติดตั้งที่ด้านข้างของตัวเครื่อง มีรู PIN สำหรับระบุตำแหน่งที่ด้านล่างของตัวเครื่อง

ความแข็งแรงเพิ่มขึ้นและความเรียบเนียนดีขึ้น

เนื่องจากใช้โครงสร้างตัวถังอะลูมิเนียมทำให้มีความแข็งแรงของตัวถังเพิ่มขึ้นอย่างเห็นได้ชัด เมื่อเทียบกับ RMH5S/6S รางเหล็กจะฝังอยู่ในตัวอะลูมิเนียมแล้วกราวด์ ดังนั้นจึงปรับปรุงความแม่นยำของความสูงและความตรงในการเดินให้ต่ำกว่า ± 0.02 มม. (เทียบกับ RMH10/12)

วิธีการสั่งซื้อ

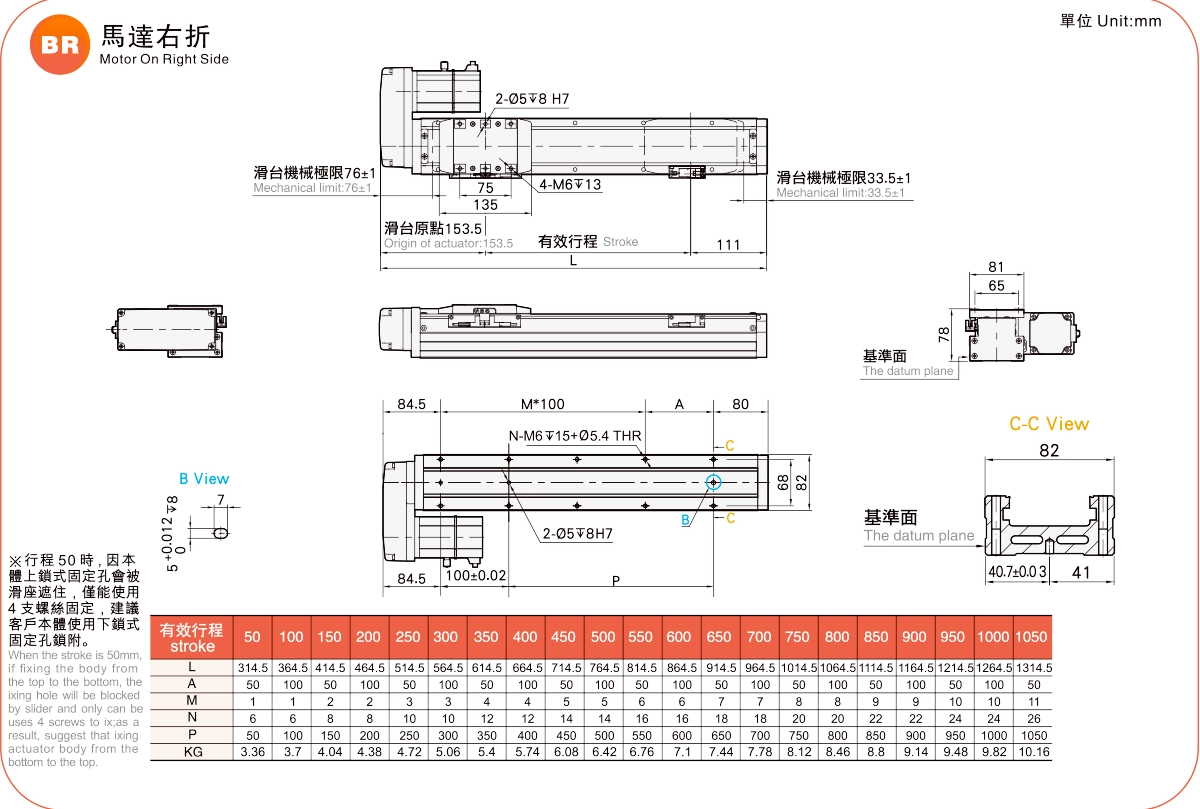

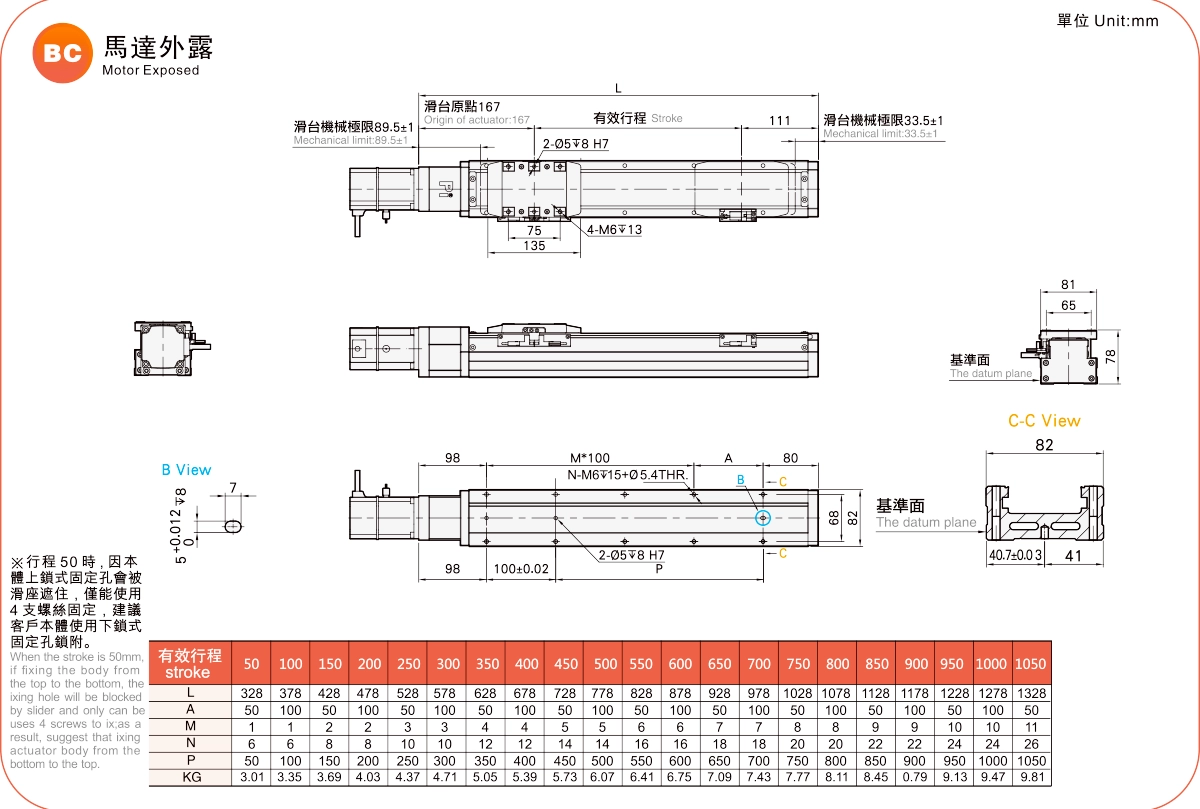

GRH8 - L10-100 -BC-M20B - C4 -0001

ข้อมูลจำเพาะ

ข้อมูลจำเพาะ	การทำซ้ำ(มิลลิเมตร)		±0.01
	บอลสกรูตะกั่ว (มม.)		5	10	20
	ความเร็วสูงสุด (มม./วินาที) ※1		250	500	1,000
	น้ำหนักบรรทุกสูงสุด	แนวนอน (กก.)	50	30	18
		แนวตั้ง (กก.)	15	8	3
	พิกัดแรงขับ (N)		683/1388	341/694	174/347
	ระยะพิทช์ (มม.) ※2		50-1050 มม./50 พิทช์
อะไหล่	กำลังไฟฟ้ากระแสสลับเซอร์โวมอเตอร์ (W)		200/400
	บอลสกรู Ø (มม.)		C7Ø16
	ลิเนียร์ไกด์ที่มีความแข็งเกร็งสูง(มิลลิเมตร)		บอลสกรูแอคชูเอเตอร์
	ข้อต่อ (มม.)		10X14/11
	เซ็นเซอร์บ้าน	บิวท์อิน	EE-SX674(NPN)

เค้าโครงเซ็นเซอร์

※1 ค่าความเร่งและการลดความเร่งถูกตั้งค่าไว้ที่ 0.2 วินาที

※2 เมื่อระยะชักเกิน 600 มม. การเบี่ยงเบนหนีศูนย์ของบอลสกรูจะเกิดขึ้น เราแนะนำให้ลดความเร็วในการทำงานลงภายใต้สถานการณ์นี้ โปรดดูรายละเอียดที่ P85

ระยะยื่นที่อนุญาต

(หน่วย : มม.)

การติดตั้งแนวนอน		ก	บี	ค
ตะกั่ว5	20กก	1560	153	237
	35กก	890	81	126
	50กก	550	53	82
ตะกั่ว10	10กก	1730	286	412
	20กก	839	136	196
	30กก	541	86	124
ตะกั่ว20	6กก	1213	403	493
	9กก	800	264	323
	18กก	592	194	238

(หน่วย : มม.)

การติดตั้งผนัง		ก	บี	ค
ตะกั่ว5	20กก	214	153	1435
	35กก	113	81	845
	50กก	74	53	506
ตะกั่ว10	10กก	370	286	1400
	20กก	176	136	800
	30กก	112	86	495
ตะกั่ว20	6กก	444	403	760
	9กก	292	264	277
	18กก	214	194	544

(หน่วย : มม.)

การติดตั้งแนวตั้ง		ก	ค
ตะกั่ว5	10กก	331	331
	15กก	220	220
	-	-	-
ตะกั่ว10	5กก	589	589
	8กก	368	368
	-	-	-
ตะกั่ว20	3กก	935	935
	-	-	-
	-	-	-

ช่วงเวลาการโหลดแบบคงที่

(หน่วย : นิวตันเมตร)

ของฉัน	318
ส.ส	318
นาย	626

*ค่าแรงบิดในแผนภูมิแสดงจุดศูนย์ถ่วง

*อายุการใช้งาน 10,000 กม. เมื่อใช้ผลิตภัณฑ์ภายใต้เงื่อนไขที่กำหนด

*ข้อมูลข้อมูลไม่ได้มีไว้สำหรับการใช้งานแบบผกผันแบบยึดติดเพดาน ติดต่อเราเพื่อขอรายละเอียดหากคุณต้องการใช้การใช้งานแบบผกผันแบบยึดติดเพดาน

ดัชนีข้อมูลจำเพาะของแอคชูเอเตอร์ไฟฟ้า

ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	มอเตอร์เอาท์พุต (ญ)	ความกว้าง (มม.)	การทำซ้ำ (มม.)	ข้อมูลจำเพาะบอลสกรู		น้ำหนักบรรทุกสูงสุด(กก.)		ความเร็วสูงสุด (มม./วินาที) *1
ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	มอเตอร์เอาท์พุต (ญ)	ความกว้าง (มม.)	การทำซ้ำ (มม.)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง	ความเร็วสูงสุด (มม./วินาที) *1
มาตรฐาน	บอลสกรู	GRH 4	50/100W	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1,000
		GRH 7	100W	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1,000
		GRH8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1,000
		GRH12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1,000
							32	30	8	1600
		GRH 15	750W	150	±0.01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*ความเร็วสูงสุดขึ้นอยู่กับความเร็วรอบสูงสุดของเซอร์โวมอเตอร์ (3000)

ตัวกระตุ้นบอลสกรูจังหวะยาว

ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	มอเตอร์เอาท์พุต (ญ)	ความกว้าง (มม.)	การทำซ้ำ (มม.)	ข้อมูลจำเพาะบอลสกรู		น้ำหนักบรรทุกสูงสุด(กก.)		ความเร็วสูงสุด (มม./วินาที) *1
ใช้ที่ไหน	โหมดขับเคลื่อน	ข้อมูลจำเพาะของรุ่น	มอเตอร์เอาท์พุต (ญ)	ความกว้าง (มม.)	การทำซ้ำ (มม.)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ตะกั่ว (มม.)	แนวนอน	แนวตั้ง	ความเร็วสูงสุด (มม./วินาที) *1
มาตรฐาน	บอลสกรู	GRH 5M	100W	54	±0.01	12	2	30	10	100
		จีอาร์เอช 8เอ็ม	200/400W	82	±0.01	16	5	50	15	250
		จีอาร์เอช 12เอ็ม	400W	120	±0.01	16	5	110	33	1600
