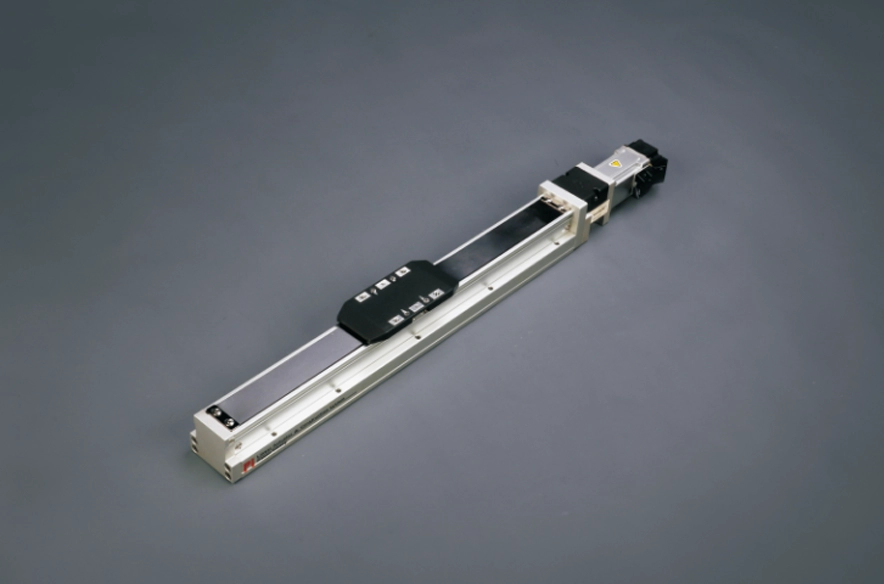

ผลิตภัณฑ์
ความกว้างของร่างกาย：54มม
ความสามารถในการทำซ้ำ：±0.01มม
โหลดแนวนอน：30กก
โหลดแนวตั้ง：10กก
ความเร็วสูงสุด：1,000 มม./วินาที
ช่วงการเดินทาง: 50-800 มม
ตั้งค่าความเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที
ข้อกำหนดมาตรฐานไม่สามารถใช้กับการใช้เครนแบบกลับหัวได้ หากคุณมีข้อกำหนดใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความออนไลน์
เวลาจัดส่ง: 7-10 วัน
ข้อมูลจำเพาะ
| ข้อมูลจำเพาะ | การทำซ้ำ(มิลลิเมตร) | ±0.01 | ||||
| บอลสกรูตะกั่ว (มม.) | 2 | 5 | 10 | 20 | ||
| ความเร็วสูงสุด (มม./วินาที) | 100 | 250 | 500 | 1,000 | ||
| น้ำหนักบรรทุกสูงสุด | แนวนอน (กก.) | 30 | 30 | 15 | 10 | |
| แนวตั้ง (กก.) | 10 | 10 | 5 | 2.5 | ||
| พิกัดแรงขับ (N) | 854 | 341 | 170 | 85 | ||
| ระยะชัก (มม.) | ระยะพิทช์ 50-800 มม./50 มม | |||||
| อะไหล่ | กำลังไฟฟ้ากระแสสลับเซอร์โวมอเตอร์ (W) | 100 | ||||
| บอลสกรู Ø (มม.) | C7Ø12 | |||||
| ข้อต่อ (มม.) | 7X8 | |||||
| เซ็นเซอร์บ้าน | ข้างนอก | EE-SX674(NPN) | ||||
| การติดตั้งแนวนอน | ก | บี | ค | |
| ตะกั่ว2 | 10กก | 900 | 100 | 135 |
| 20กก | 700 | 45 | 60 | |
| 30กก | 550 | 25 | 35 | |
| ตะกั่ว5 | 10กก | 655 | 75 | 100 |
| 20กก | 440 | 32 | 45 | |
| 30กก | 270 | 19 | 25 | |
| ตะกั่ว10 | 5กก | 600 | 145 | 185 |
| 10กก | 370 | 70 | 85 | |
| 15กก | 250 | 42 | 52 | |
| ตะกั่ว20 | 5กก | 320 | 120 | 130 |
| 8กก | 220 | 70 | 00 | |
| 10กก | 175 | 55 | 60 | |
| การติดตั้งผนัง | ก | บี | ค | |
| ตะกั่ว2 | 10กก | 135 | 100 | 900 |
| 20กก | 60 | 45 | 700 | |
| 30กก | 37 | 27 | 550 | |
| ตะกั่ว5 | 10กก | 100 | 75 | 650 |
| 20กก | 45 | 32 | 420 | |
| 30กก | 25 | 19 | 260 | |
| ตะกั่ว10 | 5กก | 180 | 145 | 600 |
| 10กก | 85 | 68 | 370 | |
| 15กก | 52 | 42 | 250 | |
| ตะกั่ว20 | 5กก | 130 | 120 | 320 |
| 8กก | 75 | 70 | 220 | |
| 10กก | 60 | 55 | 170 | |
| การติดตั้งแนวตั้ง | ก | ค | |
| ตะกั่ว2 | 6กก | 180 | 180 |
| 8กก | 135 | 135 | |
| 10กก | 110 | 110 | |
| ตะกั่ว5 | 6กก | 145 | 145 |
| 8กก | 110 | 110 | |
| 10กก | 90 | 90 | |
| ตะกั่ว10 | 1กก | 800 | 800 |
| 3กก | 260 | 260 | |
| 5กก | 155 | 155 | |
| ตะกั่ว20 | 1กก | 600 | 600 |
| 2กก | 300 | 300 | |
| 2.5กก | 250 | 250 | |
| ของฉัน | 103 |
| ส.ส | 103 |
| นาย | 144 |
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | มอเตอร์เอาท์พุต (ญ) | ความกว้าง (มม.) | การทำซ้ำ (มม.) | ข้อมูลจำเพาะบอลสกรู | น้ำหนักบรรทุกสูงสุด(กก.) | ความเร็วสูงสุด (มม./วินาที) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางภายนอก (มม.) | ตะกั่ว (มม.) | แนวนอน | แนวตั้ง | |||||||
| มาตรฐาน | บอลสกรู | GRH 4 | 50/100W | 44 | ±0.01 | 10 | 2 | 25 | 8 | 10 |
| 5 | 20 | 5 | 250 | |||||||
| 10 | 12 | 3.5 | 500 | |||||||
| GRH 5 | 100W | 54 | ±0.01 | 12 | 2 | 30 | 10 | 100 | ||
| 5 | 30 | 10 | 250 | |||||||
| 10 | 15 | 5 | 500 | |||||||
| 20 | 10 | 2.5 | 1,000 | |||||||
| GRH 7 | 100W | 75 | ±0.01 | 12 | 2 | 35 | 11 | 100 | ||
| 5 | 35 | 11 | 100 | |||||||
| 10 | 17 | 6 | 500 | |||||||
| 20 | 11 | 3 | 1,000 | |||||||
| GRH8 | 200/400W | 82 | ±0.01 | 16 | 5 | 50 | 15 | 250 | ||
| 10 | 30 | 8 | 500 | |||||||
| 20 | 18 | 3 | 1,000 | |||||||
| GRH12 | 400W | 120 | ±0.01 | 16 | 5 | 110 | 33 | 250 | ||
| 10 | 88 | 22 | 500 | |||||||
| 20 | 40 | 10 | 1,000 | |||||||
| 32 | 30 | 8 | 1600 | |||||||
| GRH 15 | 750W | 150 | ±0.01 | 20 | 5 | 120 | 50 | 2563 | ||
| 10 | 120 | 40 | 1281 | |||||||
| 20 | 83 | 25 | 640 | |||||||
| 40 | 43 | 12 | 320 | |||||||
*ความเร็วสูงสุดขึ้นอยู่กับความเร็วรอบสูงสุดของเซอร์โวมอเตอร์ (3000)
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | มอเตอร์เอาท์พุต (ญ) | ความกว้าง (มม.) | การทำซ้ำ (มม.) | ข้อมูลจำเพาะบอลสกรู | น้ำหนักบรรทุกสูงสุด(กก.) | ความเร็วสูงสุด (มม./วินาที) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางภายนอก (มม.) | ตะกั่ว (มม.) | แนวนอน | แนวตั้ง | |||||||
| มาตรฐาน | บอลสกรู | GRH 5M | 100W | 54 | ±0.01 | 12 | 2 | 30 | 10 | 100 |
| จีอาร์เอช 8เอ็ม | 200/400W | 82 | ±0.01 | 16 | 5 | 50 | 15 | 250 | ||
| จีอาร์เอช 12เอ็ม | 400W | 120 | ±0.01 | 16 | 5 | 110 | 33 | 1600 | ||
*ความเร็วสูงสุดขึ้นอยู่กับความเร็วรอบสูงสุดของเซอร์โวมอเตอร์ (3000)
