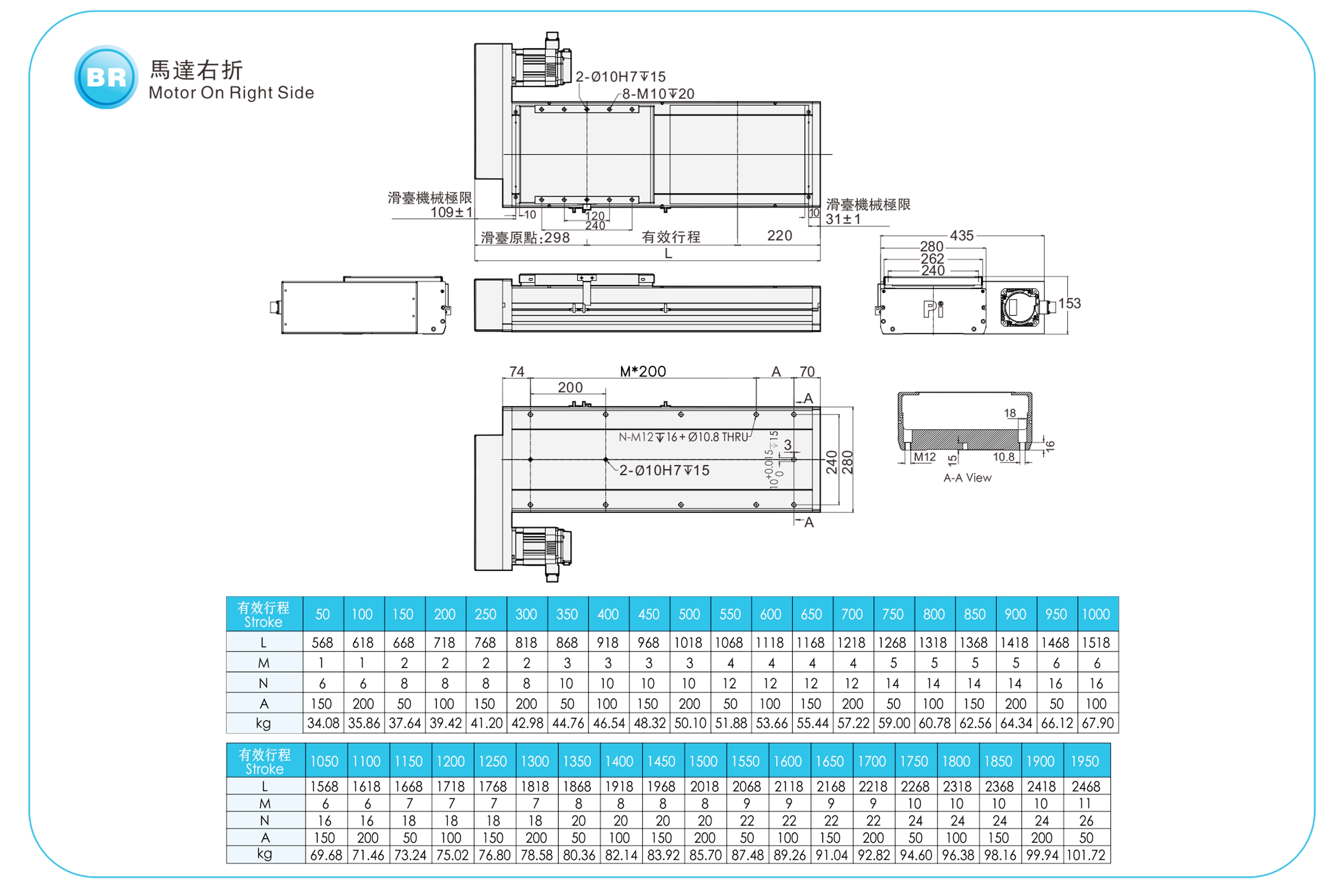

สถานที่ปัจจุบัน：บ้าน > ผลิตภัณฑ์ > แอคชูเอเตอร์ชนิดห้องปลอดเชื้อ > ซีรี่ส์ RMD > อาร์เอ็มดี28 > พับขวา
ความแม่นยำในการวัดซ้ำ: ±0.01 มม.
รับน้ำหนักแนวนอนได้: 320 กก.
รับน้ำหนักแนวตั้งได้: 150 กก.
ความเร็วสูงสุด: 1600 มม./วินาที
ระยะชัก: 100-1950 มม.
ตั้งค่าการเร่งและลดความเร็วของมอเตอร์เป็น0.2วินาที
ข้อกำหนดมาตรฐานไม่สามารถนำไปใช้กับเครนแบบกลับหัวได้ หากคุณมีความต้องการใด ๆ โปรดติดต่อเราทางโทรศัพท์หรือฝากข้อความไว้ทางออนไลน์
ระยะเวลาจัดส่ง: 7-10 วัน
| สเปค | ความแม่นยำในการวัดซ้ำ (มม.) | ±0.01 | |||
| ระยะเกลียวของบอลสกรู (มม.) | 10 | 20 | 32 | ||
| ความเร็วสูงสุด (มม./วินาที) | 500 | 1000 | 1600 | ||
| น้ำหนักบรรทุกสูงสุด | แนวนอน (กก.) | 320 | 180 | 75 | |
| แนวตั้ง (กก.) | 150 | 75 | 35 | ||
| แรงขับที่กำหนด (นิวตัน) | 2546 | 1273 | 830 | ||
| ระยะชัก (มม.) | 100-1950 มม./ระยะห่าง 50 มม. | ||||
| ชิ้นส่วน | กำลังมอเตอร์เซอร์โว AC (วัตต์) | 1500 วัตต์ | |||
| สกรูบอล Ø (มม.) | ซี7Ø32 | ||||
| รางเลื่อนเชิงเส้นที่มีความแข็งแรงสูง (มม.) | 30 | ||||
| ข้อต่อ (มม.) | 20x24 | ||||
| เซ็นเซอร์บ้าน | ข้างนอก | EE-SX672(NPN) | |||
| ในตัว | EE-SX674(NPN) | ||||
| การติดตั้งแนวนอน | เอ | บี | ซี | |
| ลีด10 | 120 กก. | 900 | 610 | 630 |
| 160 กก. | 860 | 390 | 420 | |
| 320 กก. | 800 | 255 | 265 | |
| ลีด20 | 100 กก. | 1100 | 500 | 490 |
| 140 กก. | 1100 | 400 | 395 | |
| 180 กก. | 1000 | 250 | 260 | |
| ลีด32 | 60 กก. | 650 | 630 | 650 |
| 75 กก. | 550 | 330 | 330 | |
| - | - | - | - | |
| การติดตั้งบนผนัง | เอ | บี | ซี | |
| ลีด10 | 100 กก. | 610 | 570 | 780 |
| 150 กก. | 390 | 386 | 600 | |
| 200 กก. | 265 | 285 | 650 | |
| ลีด20 | 80 กก. | 600 | 600 | 600 |
| 120 กก. | 390 | 400 | 450 | |
| 160 กก. | 260 | 300 | 600 | |
| ลีด32 | 60 กก. | 480 | 500 | 560 |
| 70 กก. | 300 | 320 | 500 | |
| - | - | - | - | |
| การติดตั้งแนวตั้ง | เอ | ซี | |
| ลีด10 | 60 กก. | 950 | 950 |
| 90 กก. | 750 | 750 | |
| 150 กก. | 430 | 430 | |
| ลีด20 | 40 กก. | 1200 | 1200 |
| 60 กก. | 850 | 850 | |
| 75 กก. | 610 | 610 | |
| ลีด3 | 35 กก. | 650 | 650 |
| - | - | - | |
| - | - | - | |
| ของฉัน | 4408 |
| ส.ส. | 4408 |
| นาย | 3860 |
| ใช้ที่ไหน | โหมดขับเคลื่อน | ข้อมูลจำเพาะของรุ่น | เอาต์พุตมอเตอร์ (ว) | ความกว้าง (มม.) | ความสามารถในการทำซ้ำ (มม.) | ข้อมูลจำเพาะของบอลสกรู | น้ำหนักบรรทุกสูงสุด (กก.) | ความเร็วสูงสุด (มม./วินาที) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางภายนอก (มม.) | ตะกั่ว (มม.) | แนวนอน | แนวตั้ง | |||||||
| สภาพแวดล้อมมาตรฐาน | บอลสกรู | อาร์เอ็มดี12 | 100 วัตต์ | 102 | ±0.01 | 16 | 5 | 50 | 12 | 250 |
| 10 | 30 | 8 | 500 | |||||||
| 20 | 18 | 3 | 1000 | |||||||
| 32 | 5 | - | 1600 | |||||||
| 200 วัตต์ | 102 | ±0.01 | 16 | 5 | 50 | 12 | 250 | |||
| 10 | 30 | 8 | 500 | |||||||
| 20 | 18 | 3 | 1000 | |||||||
| 32 | 5 | - | 1600 | |||||||
| อาร์เอ็มดี14 | 200 วัตต์ | 135 | ±0.01 | 16 | 5 | 95 | 27 | 250 | ||
| 10 | 75 | 18 | 500 | |||||||
| 20 | 35 | 7 | 1000 | |||||||
| 32 | 15 | - | 1600 | |||||||
| 400 วัตต์ | 135 | ±0.01 | 16 | 5 | 110 | 33 | 250 | |||
| 10 | 88 | 22 | 500 | |||||||
| 20 | 40 | 10 | 1000 | |||||||
| 32 | 30 | 8 | 1600 | |||||||
| อาร์เอ็มดี17 | 400 วัตต์ | 170 | ±0.01 | 20 | 5 | 120 | 40 | 250 | ||
| 10 | 110 | 30 | 500 | |||||||
| 20 | 75 | 14 | 1000 | |||||||
| 40 | 22 | 7 | 2000 | |||||||
| 750 วัตต์ | 170 | ±0.01 | 20 | 5 | 120 | 50 | 250 | |||
| 10 | 120 | 40 | 500 | |||||||
| 20 | 83 | 25 | 1000 | |||||||
| 40 | 43 | 12 | 2000 | |||||||
| อาร์เอ็มดี22 | 750 วัตต์ | 220 | ±0.01 | 25 | 5 | 150 | 55 | 250 | ||
| 10 | 150 | 45 | 500 | |||||||
| 25 | 105 | 20 | 1250 | |||||||
| 20 | 40 | 43 | 12 | 2000 | ||||||
| อาร์เอ็มดี28 | 1500 วัตต์ | 280 | ±0.01 | 32 | 10 | 320 | 150 | 500 | ||
| 20 | 180 | 75 | 1000 | |||||||
| 32 | 75 | 35 | 1600 | |||||||
* ความเร็วสูงสุดอ้างอิงจากความเร็วรอบสูงสุดของมอเตอร์เซอร์โว (3000 รอบต่อนาที) ความเร็วสูงสุดอ้างอิงจากความเร็วรอบสูงสุดของมอเตอร์สเต็ปปิ้ง (500 รอบต่อนาที)
